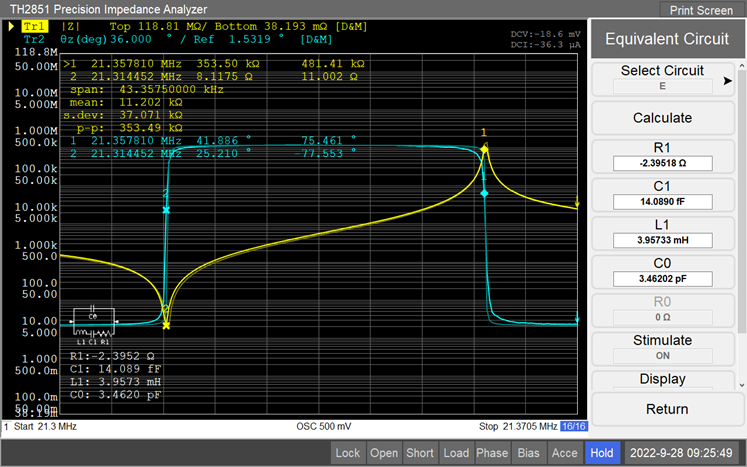

Анализатор импеданса используется для получения зависимости сопротивления пьезоэлектрического материала от частоты. На графике зависимости сопротивления от частоты резонансная частота соответствует минимальному значению сопротивления, а антирезонансная — максимальному. Эти частоты позволяют вычислить коэффициент электромеханической связи по формуле:
где — резонансная частота, а — антирезонансная частота.
RLC-метры также применяются для измерения параметров пьезоэлектрических кристаллов, позволяя определять индуктивность (L), емкость (C) и сопротивление (R) компонентов. Современные цифровые RLC-метры, такие как TH2836, TH2840, способны измерять первичные параметры (L, C, R, Z) и вторичные (X, D, Q, Θ, ESR) в широком диапазоне частот и с высокой точностью.

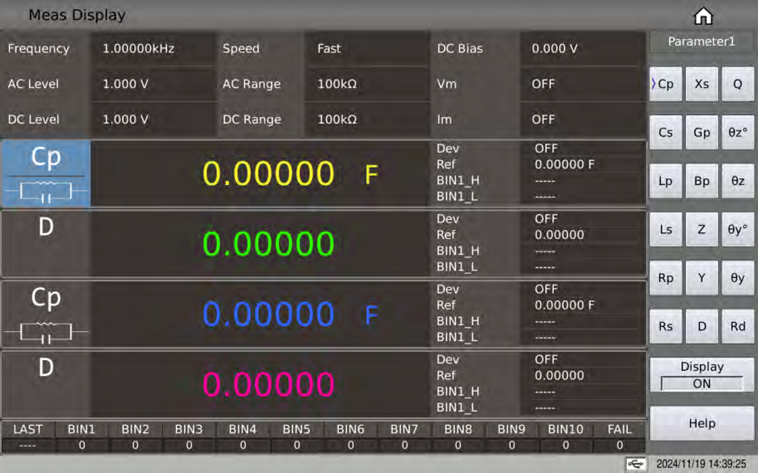

Пример интерфейса измерителя RLC TH2840
Современные методы измерения импеданса пьезоэлектрических материалов включают точные частотные сканирования и использование эквивалентных схем моделирования. При измерении важно учитывать явления затухания и влияние внешних условий, таких как нагрузка и температура. Для точного определения характеристик пьезоэлектриков применяются фазово-чувствительные методы, позволяющие измерять не только амплитуду, но и фазовый сдвиг сигнала. Также распространены методы моделирования с использованием эквивалентной схемы Баттера, включающей емкость, индуктивность и активное сопротивление, что позволяет прогнозировать поведение материала в различных условиях.
При измерении параметров пьезоэлектрических кристаллов важно учитывать условия эксперимента, такие как температурный режим и правильное закрепление образцов, чтобы избежать внутренних напряжений, влияющих на результаты. Точные измерения этих параметров необходимы для разработки и оптимизации устройств, использующих пьезоэлектрические материалы, включая датчики, преобразователи и резонаторы.

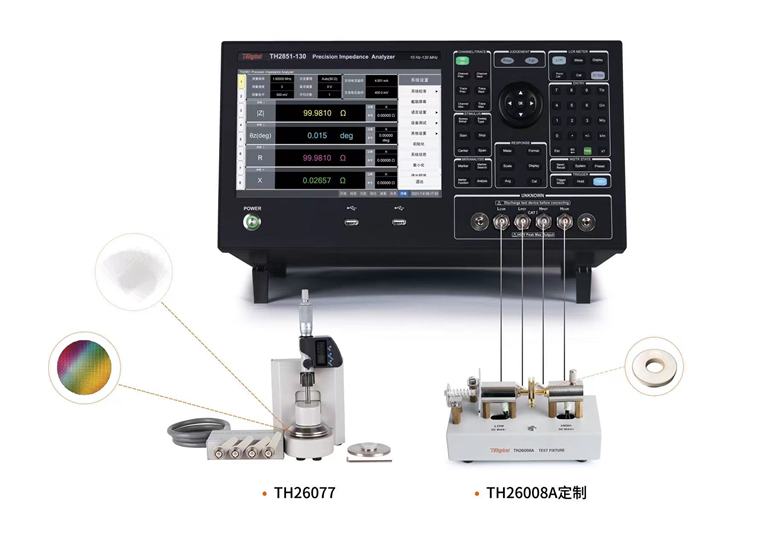

Краткие характеристики серии Techmize TH2851
- Широкий диапазон частот: от 20 Гц до 120 МГц, что позволяет анализировать различные типы пьезоэлектрических устройств.
- Высокая точность измерений: минимальные погрешности при определении импеданса, емкости и индуктивности.
- Гибкость в настройках: поддержка множества режимов измерения, включая автоматическое сканирование частоты.
- Графический интерфейс: удобный цветной дисплей для отображения импедансных характеристик в реальном времени.
- Интерфейсы для подключения: поддержка USB, GPIB и LAN для интеграции в автоматизированные системы тестирования.
- Компактный и эргономичный дизайн: удобен для использования в лабораторных и промышленных условиях.
Анализатор импеданса TH2851-130 доступен для тестового использования. Для получения дополнительной информации о возможности тестирования свяжитесь с нами любым удобным способом: воспользоваться формой обратной связи на сайте или по e-mail: techmize@spegroup.ru
