Подбор парных транзисторов (MOSFET Pair Matching)

В современном мире электроники полевые транзисторы (FET) играют критически важную роль в различных схемах, обеспечивая высокую эффективность и точность управления потоками электрического тока. Благодаря уникальным характеристикам проводимости, MOSFET-транзисторы широко применяются в импульсных источниках питания, усилителях и других электронных устройствах, где требуется минимизация потерь и высокая скорость переключения.

Функционирование полевого транзистора основано на управлении потоком заряда между истоком (Source) и стоком (Drain) с помощью электрического поля, создаваемого напряжением на затворе (Gate). Изменяя потенциал на затворе, можно регулировать проводимость канала, что позволяет точно контролировать параметры тока.

При оценке характеристик транзистора ключевыми параметрами являются:

• Пороговое напряжение (Vth) – уровень напряжения, при котором начинается проводимость.

• Крутизна характеристики (gm) – показатель, отражающий, как изменяется ток стока при изменении управляющего напряжения.

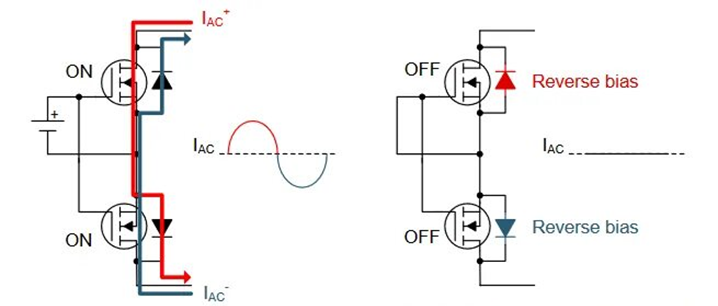

Эти параметры напрямую влияют на стабильность, производительность и надежность электронных схем. Например, если пороговое напряжение двух MOSFET-транзисторов, работающих в паре, существенно отличается, это может привести к нарушению синхронности их работы, снижению КПД и увеличению электромагнитных помех.

Задача клиента

Компания, занимающаяся разработкой высокочастотных импульсных источников питания (DC-DC, AC-DC), столкнулась с проблемой подбора MOSFET-транзисторов с идентичными параметрами. Так как эти компоненты работают в паре, важно, чтобы их пороговые характеристики совпадали, обеспечивая равномерное распределение нагрузки.

Если два транзистора имеют разные значения порогового напряжения или крутизны характеристики, это может привести к ряду серьезных последствий:

• Разбалансировка токов, что вызывает локальный перегрев компонентов.
• Увеличение потерь мощности, снижающее КПД источника питания.
• Повышенный уровень электромагнитных помех, негативно влияющий на работу устройства.
• Риск преждевременного выхода транзисторов из строя.

Поэтому необходимо тестировать и подбирать MOSFET-транзисторы таким образом, чтобы их электрические параметры были максимально идентичными. Это позволит обеспечить стабильность и надежность импульсных источников питания.

Требования к тестированию

Для решения задачи необходимо выполнить высокоточные измерения порогового напряжения и крутизны характеристики мощных MOSFET-транзисторов. Это позволит:

1. Гарантировать равномерное распределение нагрузки между элементами схемы.
2. Минимизировать энергопотери и повысить КПД устройства.
3. Уменьшить уровень электромагнитных помех.
4. Повысить долговечность и надежность источников питания.


В традиционных методах тестирования используются стандартные измерительные приборы, такие как мультиметры или осциллографы, однако они не всегда обеспечивают необходимую точность. Современные решения включают применение источников-измерителей и характериографов, позволяющих не только измерять ключевые параметры, но и визуализировать ВАХ транзисторов.

Решение

Для обеспечения высокой точности тестирования компания Techmize рекомендует использование высокоточного источника-измерителя серии TH1992 в комплекте с аксессуарами TH26087B, TH26087E и TH26087G. Это оборудование позволяет проводить детальное тестирование выводных компонентов, выявляя даже минимальные отклонения в их параметрах.

Процесс тестирования

Для проверки MOSFET-транзисторов необходимо выполнить следующие шаги:

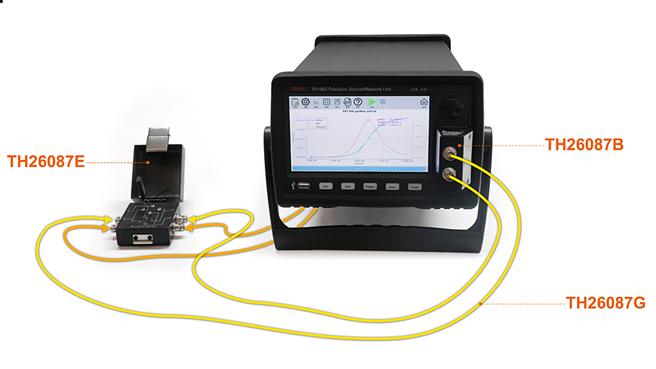

1. Подключить адаптер TH26087B к каналу CH1 (передняя панель) и CH2 (задняя панель) источника-измерителя TH1992.
2. Использовать оснастку TH26087E для размещения тестируемого транзистора, подключив её через триаксиальный кабель TH26087G.

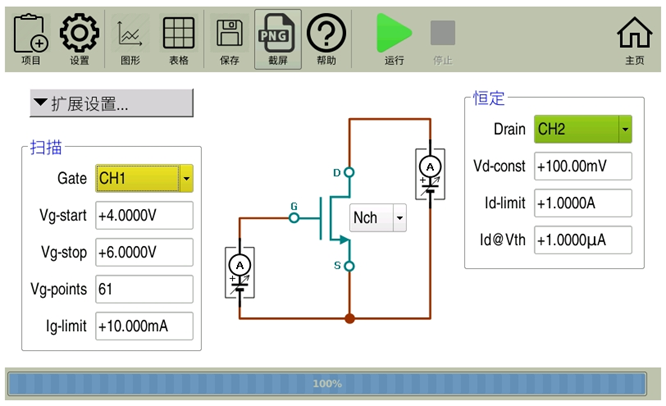

3. Установить транзистор в оснастку и задать параметры тестирования.
4. Включить встроенный экспертный режим для автоматического анализа ВАХ и ключевых характеристик транзистора.

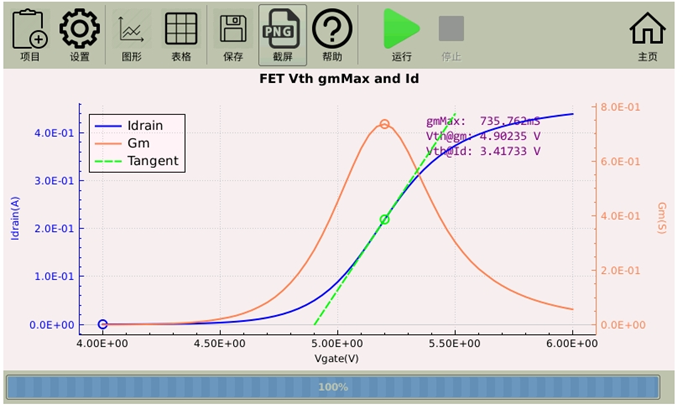

Благодаря интуитивно-понятному графическому интерфейсу Techmize, процесс тестирования становится простым, быстрым и надежным. Источники-измерители серии TH199X обладают продвинутыми функциями анализа, обеспечивая высокую точность измерений. Они позволяют не только измерять пороговое напряжение, но и строить графики ВАХ, что значительно упрощает процесс подбора MOSFET-пар.

Альтернативные методы тестирования

Существуют и другие методы тестирования MOSFET-транзисторов, которые также используются в электронике. Например:

• Применение характериографов, таких как Keysight B1500A или Keithley 4200A, позволяет анализировать ВАХ транзисторов с высокой точностью. Они подходят для детального изучения характеристик полупроводниковых приборов и их поведения в различных режимах работы.
• Применение дорогостоящих автоматизированных тестовых систем, обеспечивающих массовую проверку компонентов с высокой скоростью, но их использование оправдано только в серийном производстве компонентов.

Однако для решения данной задачи самый эффективный и точный метод – использование источников-измерителей, так как они позволяют быстро и с требуемой точностью проводить сравнительный анализ наборов транзисторов.

Вывод

Подбор MOSFET-транзисторов с одинаковыми параметрами – важный этап в разработке электронных устройств, особенно высокочастотных импульсных источников питания. Использование источников-измерителей, таких как Techmize TH1992, позволяет добиться высокой точности измерений, снизить вероятность несоответствия характеристик и повысить надежность конечного продукта.

Для тестирования источника-измерителя Techmize TH1992 на реальных задачах в вашей лаборатории, обратитесь к нам для получения оборудования в тестовую эксплуатацию.
