Анализатор импеданса серии TH2851 доступен для бесплатного тестирования!

Компания «Научные приборы и системы» предлагает вам оценить функционал и возможности анализатора импеданса TH2851-030 в рамках бесплатного тестирования.

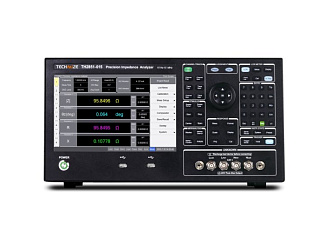

О серии TH2851

Серия TH2851 — это топовая из двух серий анализаторов импеданса в портфолио бренда Techmize, состоящая из пяти моделей с разной максимальной частотой испытательного сигнала (15/30/50/80/130 МГц). Она является аналогом хорошо известной модели E4990A от Keysight.

Спектр решаемых задач:

• Пассивные компоненты: измерение импеданса конденсаторов, катушек индуктивности, ферритовых фильтров, резисторов, трансформаторов, кварцевых или пьезокерамических резонаторов.

• Полупроводниковые компоненты: анализ вольтамперных характеристик параметрических диодов, измерение импеданса диодов, транзисторов, усилителей и микроэлектромеханических систем.

• Другие компоненты: измерение импеданса электронных компонентов на печатных платах.

• Диэлектрические материалы: измерение диэлектрической проницаемости и тангенса угла потерь полимерных материалов, керамики, а также печатных плат.

• Магнитные материалы: измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков.

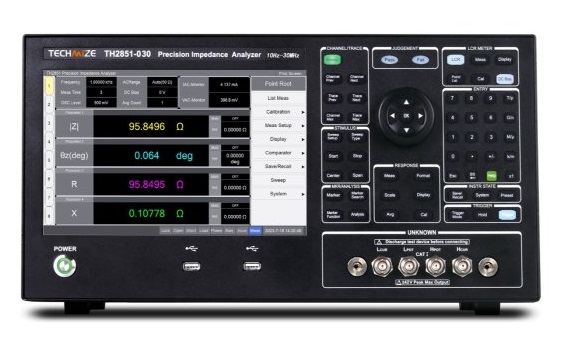

О модели TH2851-030

Модель TH2851-030 является промежуточной в своей серии, предоставляя пользователю верхнюю границу тестовой частоты в 30 МГц.

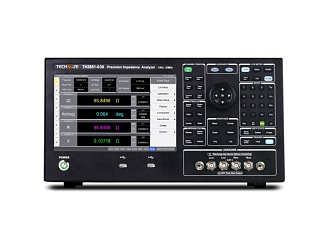

                                                                                    Анализатор импеданса TH2851-030

Основные характеристики:

• Диапазон частоты испытательного сигнала c разрешением 1 мГц;
• Точность: 0,08%
• Измеряемые параметры на переменном токе: Cp/Cs，Lp/Ls，Rp/Rs，|Z|，|Y|，R，X，G，B，θ，D，Q，VAC，IAC;
• Измеряемые параметры на постоянном токе: VDC，IDC，DCR;
• Напряжение смещения: 0 – 40 В с разрешением 1 мВ;
• Ток смещения: 0 – 100 мА с разрешением 40 мкА;
• Быстрое время измерений до 2,5 мс на точку;

Аксессуары

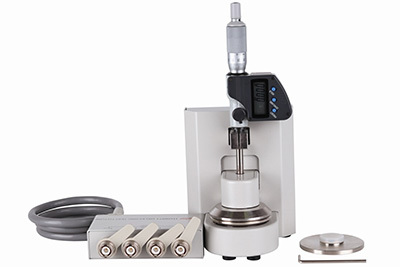

Для решения ряда задач анализатор импеданса может быть дополнен оснастками, например оснасткой для тестирования диэлектриков TH26077, которая является аналогом Keysight 16451B и доступна для тестирования вместе с измерительным прибором. Впрочем, возможно использование и непосредственно оснасток от Keysight.







Как получить прибор на тестирование?


Хотите протестировать TH2851-030 в своей лаборатории или на производстве? Просто свяжитесь с нами по e-mail: techmize@spegroup.ru, и мы договоримся о дате тестирования.
