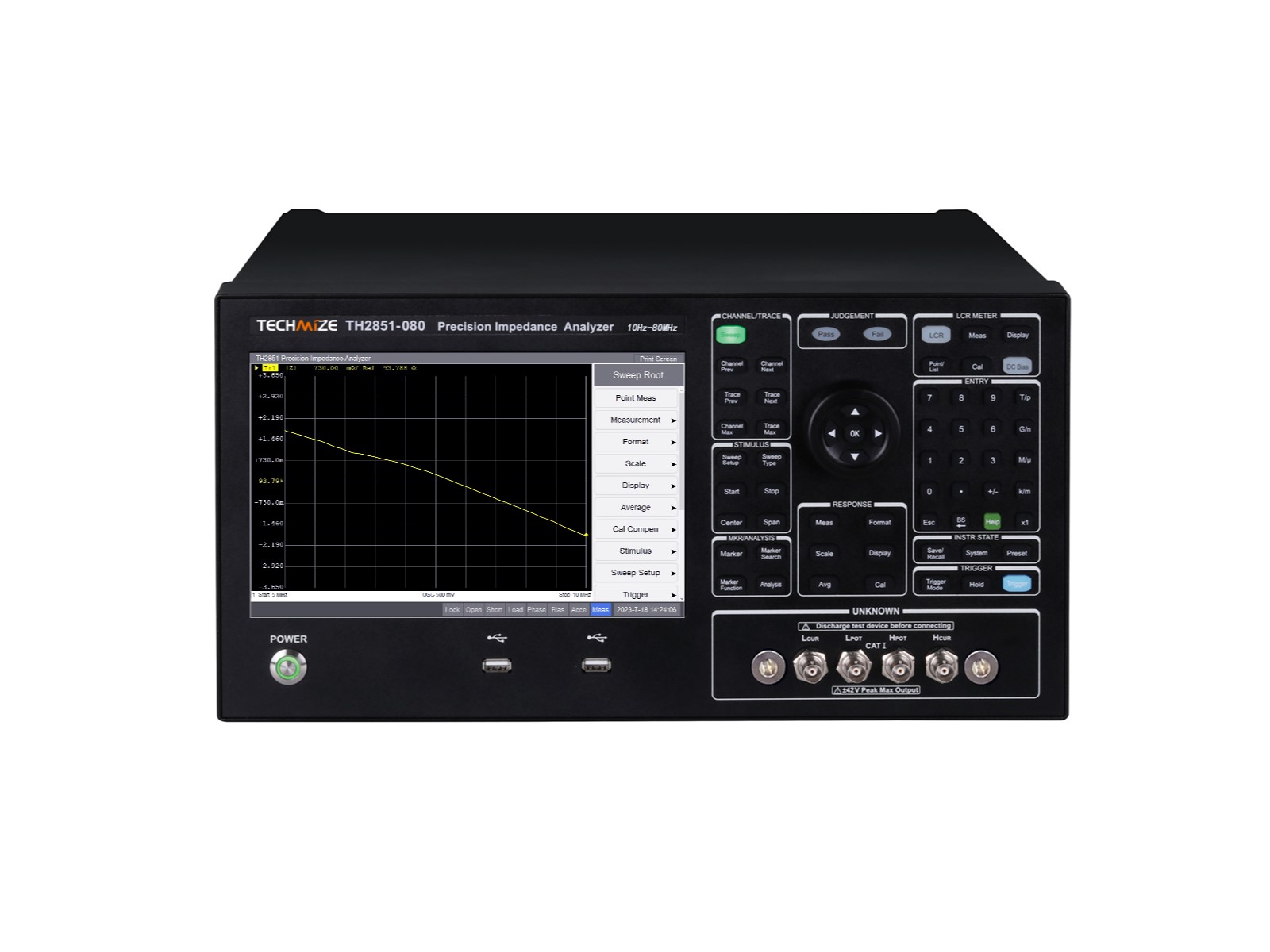

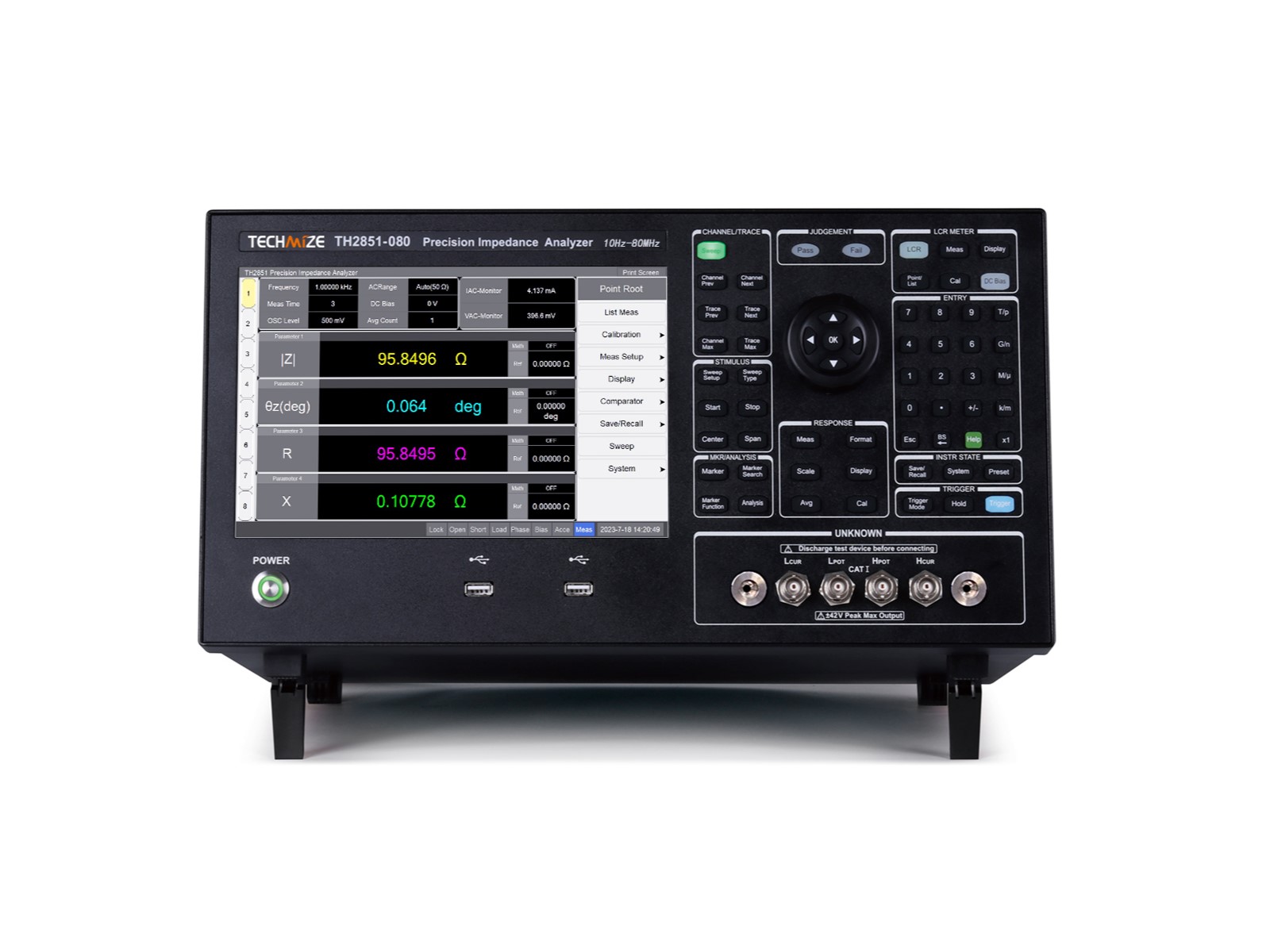

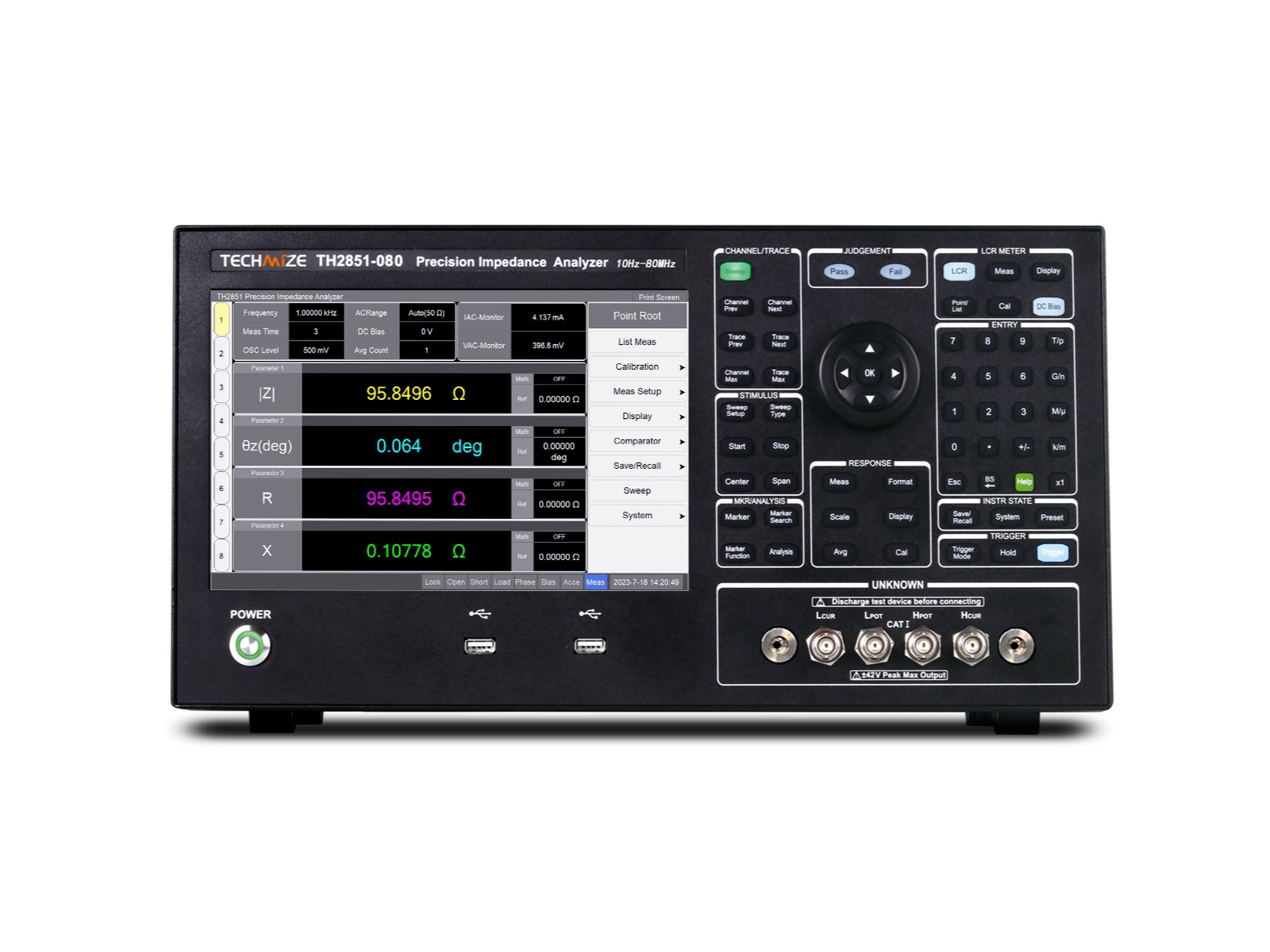

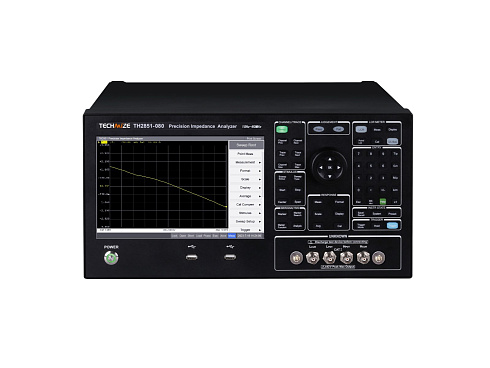

Анализатор импеданса TH2851-080

Анали затор импеданса TH2851

Анализатор импеданса TH2851 компании Techmize имеет пять опций диапазона частот от 10 Гц до 80 МГц позволяют выбрать наиболее подходящую опцию с учётом особенностей решаемых задач. Прибор обеспечивает лучшее в отрасли типовое значение основной погрешности измерений 0,045% в широком диапазоне значений импеданса с использованием встроенного источника смещения по постоянному току до 40 В. Функция анализа эквивалентных схем поддерживает семь различных многопараметрических моделей и позволяет моделировать собственные значения эквивалентных параметров компонентов.

Анализатор импеданса TH2851 идеально подходит для определения характеристик и тестирования электронных компонентов, полупроводниковых устройств и материалов в процессе разработки, производства, аттестации и контроля качества готовых изделий. Поддержка широкого перечня аксессуаров и тестовых оснасток, позволяет упростить процесс тестирования и повысить точность и достоверность измерений.

Ключевые особенности

• Пять опций диапазонов частот: от 10 Гц до 80 МГц
• Основная погрешность измерений импеданса: ±0,08% (±0,045%, тип.)
• Широкий диапазон измерения импеданса: от 25 мОм до 40 МОм (с погрешностью не более ±10%)
• Измеряемые параметры: полное сопротивление (|Z|), полная проводимость (|Y|), фазовый сдвиг (θ), активное сопротивление (R), реактивное сопротивление (X), проводимость (G), реактивная проводимость (B), индуктивность (L), ёмкость (C), тангенс угла потерь (D), добротность (Q), комплексные значения полного сопротивления (Z) и полной проводимости (Y), напряжение переменного (Vac) и постоянного тока (Vdc), сила переменного (Iac) и постоянного (Idc) тока
• Встроенный источник смещения по постоянному току: от 0 до ±40 В или от 0 до ±100 мА
• Три метода тестирования: точечное тестирование, сканирование списка и сканирование графика
• Функция сканирования по 1601 точке многопараметрического списка
• 4-канальная функция графического сканирования, каждый канал может отображать 4 кривые, 16 видов режимов разделения экрана для каналов и кривых
• Мощная инструмент сортировки: сортировка по 10 классам в режиме LCR
• Режим графического сканирования, каждая кривая сортируется индивидуально
• 0,1-дюймовый емкостный сенсорный экран c разрешением 1280*800
• Высокая совместимость: поддержка команд SCPI, программная совместимость с KEYSIGHT E4990A, E4980A, E4980AL, HP4284A

Области применения

• Пассивные компоненты: измерение импеданса конденсаторов, катушек индуктивности, ферритовых фильтров, резисторов, трансформаторов, кварцевых или пьезокерамических резонаторов
• Полупроводниковые компоненты: анализ вольтамперных характеристик параметрических диодов, измерение импеданса диодов, транзисторов, усилителей и микроэлектромеханических систем
• Другие компоненты: измерение импеданса электронных компонентов на печатных платах
• Диэлектрические материалы: измерение диэлектрической проницаемости и тангенса угла потерь полимерных материалов, керамики, а также печатных плат
• Магнитные материалы: измерение магнитной проницаемости и тангенса угла потерь ферритов и аморфных магнетиков
