Сенсорный экран емкостного типа размером 7 дюймов, разрешение 800×480, операционная система Linux. Комплексная тестовая система «пять в одном»: 1) испытание на устойчивость к переменному напряжению; 2) испытание на устойчивость к постоянному напряжению; 3) испытание сопротивления изоляции; 4) испытание контакта заземления; 5) испытание на непрерывность. Конструкция на 500VA для испытаний устойчивости к переменному напряжению. Максимальное напряжение 6кВ для испытания сопротивления изоляции. Функции: обнаружение дуги; проверка контакта оборудования (CK); обнаружение короткого замыкания (OSC). Хранение: 100 файлов, 50 шагов на файл. Интерфейсы: RS232, USB HOST, USB DEVICE, HANDLER, LAN. Размеры – 430×132×550 мм, вес – 38 кг.
Особенности

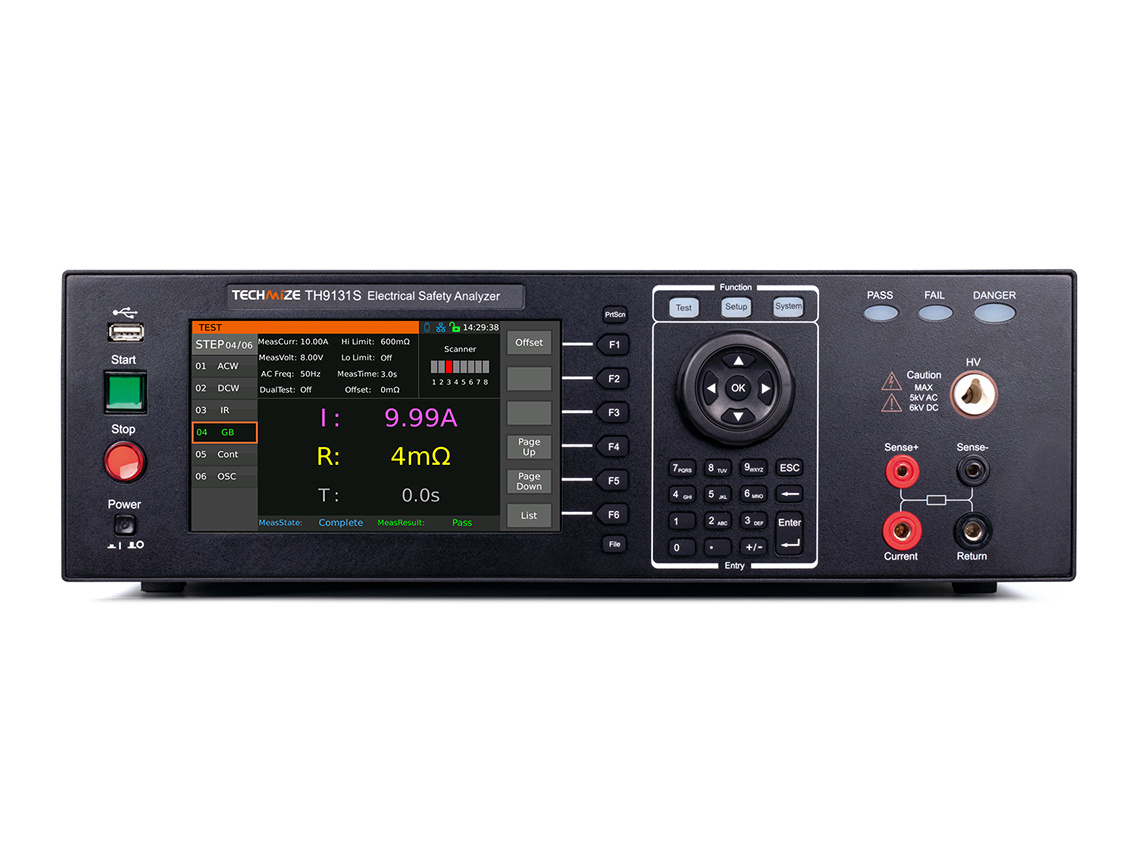

- Сенсорный экран емкостного типа размером 7 дюймов, разрешение 800×480, операционная система Linux.
- Комплексная тестовая система «пять в одном» с следующими функциями: 1) Испытание на устойчивость к переменному напряжению; 2) Испытание на устойчивость к постоянному напряжению; 3) Испытание сопротивления изоляции; 4) Испытание контакта заземления; 5) Испытание на непрерывность.
- Конструкция на 500 ВА для испытаний устойчивости к переменному напряжению.
- Максимальное напряжение 6кВ для испытания сопротивления изоляции.
- Функция проверки контакта оборудования (CK).
- Обнаружение короткого замыкания (OSC).
- Функция обнаружения дуги.
- Функция испытания на пробой напряжения.
- Выход на четыре/восемь каналов.
- Режим тестирования с одноканальным отображением: время, напряжение, ток, сопротивление, этапы испытания.
- Функция отображения списка: одновременное отображение результатов испытаний многоступенчатых настроек и последовательного выполнения.
- Хранение: 100 файлов, 50 шагов на файл.
Применение
- Комплексное испытание и анализ электрических характеристик бытовых приборов.
- Комплексное испытание и анализ осветительных приборов.
- Комплексный анализ испытаний моторов.
- Испытание и анализ высокомощных электрических приборов.
- Комплексное испытание и анализ электронных компонентов.
- Комплексный анализ испытаний медицинских электрических устройств.
|
Параметр |
Значение |
||||||||||
|
Модель |
TH9130S |
TH9131S |
|||||||||
|

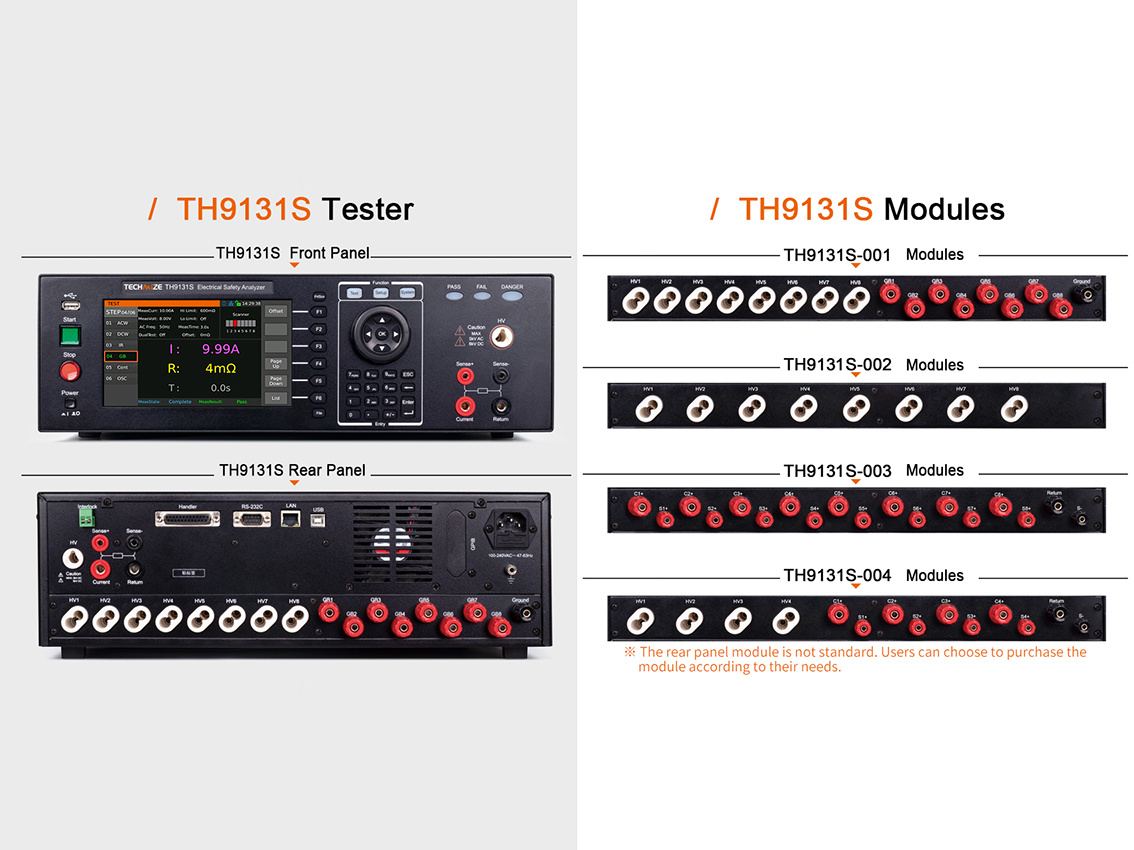

Модуль сканирования |
TH9130S-004 |
TH9130S-001 |
0TH9130S-02 |
TH9130S-003 |
TH9130S-004 |
TH9130S-001 |
TH9130S-002 |
0TH9130S-03 |
|||
|
Функции и каналы |
Высокое напряжение: ACW, DCW, IR |
4 |
8 |
8 |
Н |
4 |
8 |
8 |
Н |
||
|
CK Контактная проверка |
Y |
Y |
Y |
N |
Y |
Y |
Y |
N |
|||
|
Заземление |
Канал |
4 |
8 |
N |
8 |
4 |
8 |
N |
8 |
||
|
Провод |
Четырехпроводный |
Двухпроводный |
N |
Четырехпроводный |
Четырехпроводный |
Двухпроводный |
N |
Четырехпроводный |
|||
|
Проводимость |
Y |
Y |
Y |
Y |
Y |
Y |
Y |
Y |
|||
|
Испытание на выдерживаемое напряжение |
|||||||||||
|
Напряжения |
АС |
Диапазон |
0,05 - 5,0 кВ |
||||||||
|
Форма волны |
50/60 Гц±0,1% Синусоида |
||||||||||
|
Выходная мощность |
500ВА(5,0кВ/100мА) |
200ВА |
|||||||||
|
DC |
Диапазон |
0,05 - 6,0 кВ |
|||||||||
|
Выходная мощность |
150ВА(6,0кВ/25мА) |
120ВА |
|||||||||
|
Скорость изменения нагрузки |
±(1% заданного значения+10В)(Номинальная мощность) |
||||||||||
|
Разрешение |
2В |
||||||||||
|
Точность |
±(1% заданного значения+5В) |
||||||||||
|
Ток |
АС |
Диапазон |
В≤4кВ |
0,001мА - 120мА |
0,001мА -40мА |
||||||
|
В>4кВ |
0,001мА - 100мА |
0,001мА -40мА |
|||||||||
|
Разрешение |
0,001мА |
||||||||||
|
Точность |
120мА |
0,1мА-120,0мА |
±(1% от показаний +0,6 мА) |
||||||||
|
30мА |
0,01мА-29,99мА |
±(1% от показаний +0,15 мА) |
|||||||||
|
3мА |
0,001мА-2,999мА |
±(1% от показаний +0,015 мА) |
|||||||||
|
DC |
Диапазон |
В≥1,5кВ |
0,0001 мА - 25 мА |
0,0001мА - 20мА |
|||||||
|
В<1,5кВ |
0,0001мА - 20мА |
0,0001мА - 20мА |
|||||||||
|
Разрешение |
0,1 мкА |
||||||||||
|
Точность |
25мА |
0,01 мА - 25,00 мА |
±(1% от показаний +0,12 мА) |
||||||||
|
3мА |
0,001 мА - 2,999 мА |
±(1% от показаний +0,015 мА) |
|||||||||
|
5.1мкА |
0,1мкА-299,9мкА |
±(1% от показаний +1,5 мкА) |
|||||||||
|
Установка времени |
Время тестирования |
0,3 - 999 с, 0 для непрерывного теста |
|||||||||
|
Время подъема |
0.1 - 999с, 0 для закрытого |
||||||||||
|
Время падения |
0.1 - 999с, 0 для закрытого |
||||||||||
|
Время ожидания |
0,1 - 999 с, 0 для закрытого (только выдерживаемое постоянное напряжение) |
||||||||||
|
Обнаружение дуги |
АС |
1,0 мА - 20,0 мА |
1,0 мА - 20,0 мА |
||||||||
|
DC |
1,0 мА - 10,0 мА |
||||||||||
|
Максимальный ток короткого замыкания (только испытание переменного тока) |
200мА |
80мА |
|||||||||
|
Функция быстрой разрядки |
Автоматическая разрядка после испытания (DCW) |
||||||||||
|
Испытание сопротивления изоляции |
|||||||||||
|
Напряжение |
Выходы |
Постоянный ток: 0,05 - 6,0 кВ |
|||||||||
|
Разрешение |
2В |
||||||||||
|
Точность |
±(1% от показаний +5В) |
||||||||||
|
Сопротивление |
Диапазон испытаний |
0,1МОм - 50,0ГОм |
|||||||||
|
Точность теста |
В≥1кВ |
1МОм - 1ГОм ±(3% от показаний +1МОм) |
|||||||||
|
1ГОм - 10ГОм ±(7% от показаний +0,2ГОм) |
|||||||||||
|
10ГОм - 50ГОм ±(10% от показаний +0,5ГОм) |
|||||||||||
|
500В≤В<1кВ |
0,1 МОм - 1 ГОм ±(3% от показаний +1 МОм) |
||||||||||
|
1ГОм - 10ГОм ±(7% от показаний +0,2ГОм) |
|||||||||||
|
10ГОм - 50ГОм ±(10% от показаний +0,5ГОм) |
|||||||||||
|
В<500В |
1МОм - 1ГОм ±(5% от показаний +100В/Вс*10МОм) |
||||||||||
|
Установка времени |
Время тестирования |
0,3 - 999 с, 0 для непрерывного теста |
|||||||||
|
Время подъема |
0.1 - 999с, 0 для закрытого |
||||||||||
|
Время падения |
0.1 - 999с, 0 для закрытого |
||||||||||
|
время ожидания |
0.1 - 999с, 0 для закрытого |
||||||||||
|
Функция быстрой разрядки |
Автоматическая разрядка после теста |
||||||||||
|
Тестирование сопротивления заземления переменного тока |
|||||||||||
|
Выходной ток |
Диапазон |
1.00 - 40.00А |
|||||||||
|
Разрешение |
0,01А |
||||||||||
|
Точность |
±(2% заданного значения+2 слова) |
||||||||||
|
Испытательное напряжение |
Диапазон |
3,00 - 8,00 В |
|||||||||
|
Разрешение |
0,01 В |
||||||||||
|
Точность |
±(2% заданного значения+3 слова) |
||||||||||
|
Частота испытаний |
50/60Гц±0,1% |
||||||||||
|
Коэффициент корректировки выходного сигнала |
±(1% выходного значения++0,02А) |
||||||||||
|
Тест на сопротивление |
Диапазон |
1.00 - 10.00А |
0 - 600 мОм |
||||||||
|
10.01 - 30.00А |
0 - 200 мОм |
||||||||||
|
30.01 - 40.00А |
0 - 150 мОм |
||||||||||
|
Точность |
1,00 - 3,00 А |
0 - 600 мОм±(3% от показаний + 3 слова) |
|||||||||
|
3.01 - 10.00А |
0 - 600 мОм±(2% от показаний + 2 слова) |
||||||||||
|
10.01 - 30.00А |
0 - 200 мОм±(2% от показаний + 2 слова) |
||||||||||
|
30.01 - 40.00А |
0 - 150 мОм±(2% от показаний + 2 слова) |
||||||||||
|
Время тестирования |
0,5 - 999 с, 0 для непрерывного теста |
||||||||||
|
Тест проводимости |
|||||||||||
|
Тестовый ток |
0,1А |
0,00 - 10,00 Ом |
|||||||||
|
0,01А |
10,1 - 100,0 Ом |
||||||||||
|
0,001А |
101 - 1000 Ом |
||||||||||
|
0,0001А |
1001 - 10000 Ом |
||||||||||
|
Точность теста сопротивления |
0 - 1000 Ом |
±(1% от показаний +3 слова) |
|||||||||
|
1001 - 10000 Ом |
±(1% от показаний +10 слов) |
||||||||||
|
Время тестирования |
0,3 - 999 с, 0 для непрерывного теста |
||||||||||
|
Обнаружение обрыва/короткого замыкания OSC |
|||||||||||
|
Диапазон эталонной емкости выборки |
0,001 - 40нФ |
||||||||||
|
Диапазон оценки открытого контура |
10% - 100% |
||||||||||
|
Диапазон оценки короткого замыкания |
100% - 500% |
||||||||||
|
Функции безопасности и охраны |
|||||||||||
|
Защита от поражения электрическим током |
0,5 мА ± 0,25 мА по выбору: Вкл. или Выкл. |
||||||||||
|
Блокировка защиты при запуске |
Высоковольтный выход допускается только в том случае, если вывод подключен к низкому уровню. |
||||||||||
|
Защита с панелью управления |
Замок с ключом |
||||||||||
|
Индикация тревоги |
Пройдено: короткий тон, зеленый свет; Не пройдено: длинный тон, красный свет |
||||||||||
|
Синхронизированный выходной тест на выдерживаемое напряжение и заземление |
5кВ переменного тока/30мА переменного тока и 30А переменного тока/150мОм |
||||||||||
|
Хранение и интерфейс |
|||||||||||
|
Внутреннее хранилище |
Можно сохранить до 100 файлов, и каждый файл можно редактировать за 50 шагов. |
||||||||||
|
Стандартный интерфейс |

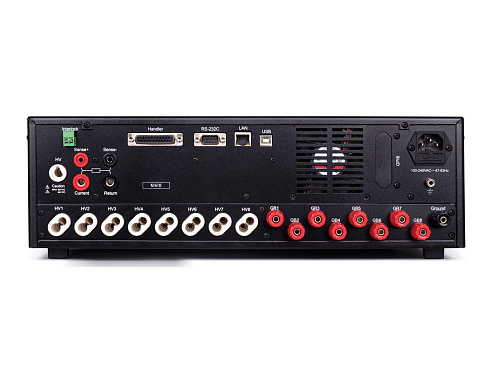

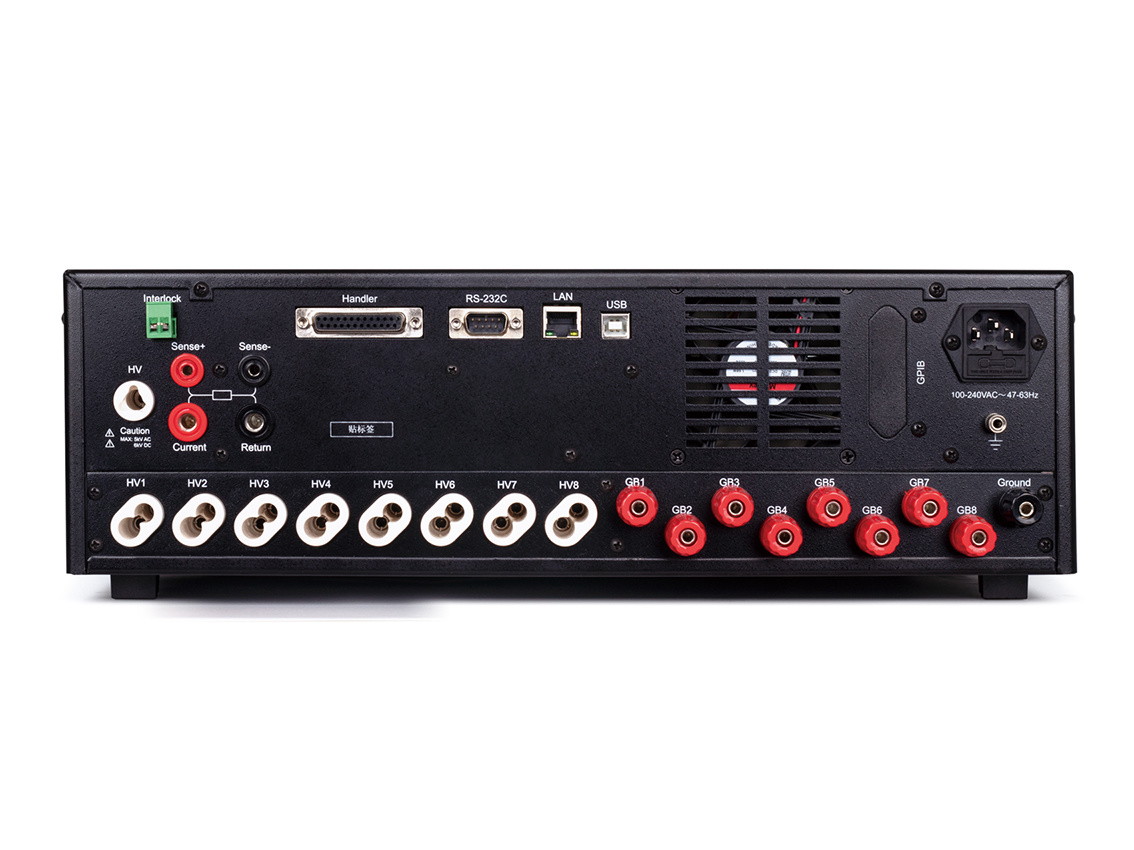

RS232, USB DEVICE, USB HOST, LAN, HANDLER |
||||||||||
|
Дополнительный интерфейс |
GPIB |
||||||||||
|
Температура и влажность окружающей среды |
|||||||||||
|
Сравнение параметров Темп. |
18℃ - 28℃, влажность: 30% - 70%RH |
||||||||||
|
Нормальная рабочая температура |
0℃ - 45℃, влажность: 20% - 90%RH |
||||||||||
|
Температура окружающей среды при хранении |
-10℃- 55℃, влажность:<80%RH |
||||||||||
|
Общие характеристики |
|||||||||||
|
Источник питания |
100 В - 240 В переменного тока, 47 Гц - 63 Гц |
||||||||||
|
Мощность |
Без нагрузки:<100 Вт |
||||||||||
|
Размеры (Ш×В×Г) |
430×132×550 мм |
||||||||||
|
Масса |
40 кг |
40 кг |
40 кг |
40 кг |
38 кг |
38 кг |
38 кг |
38 кг |
|||
