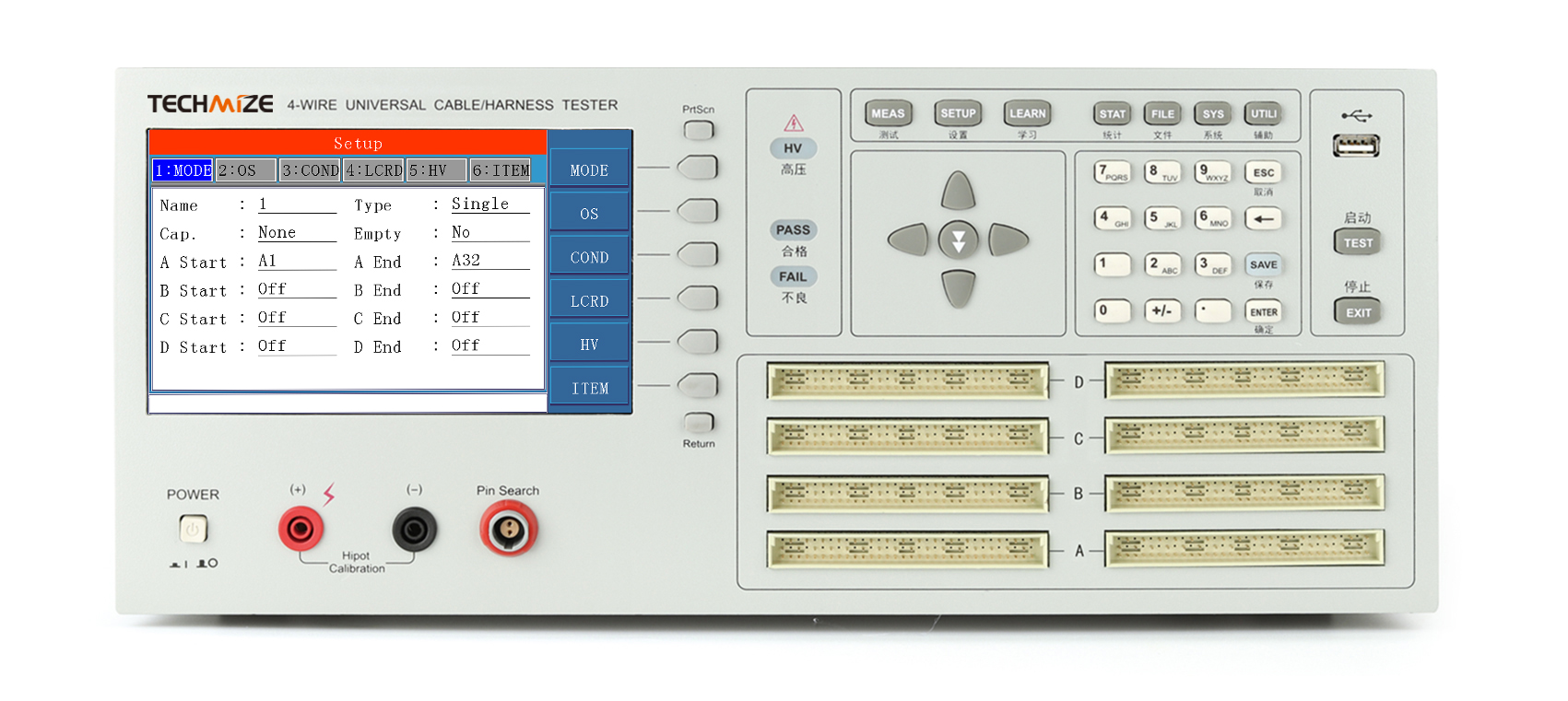

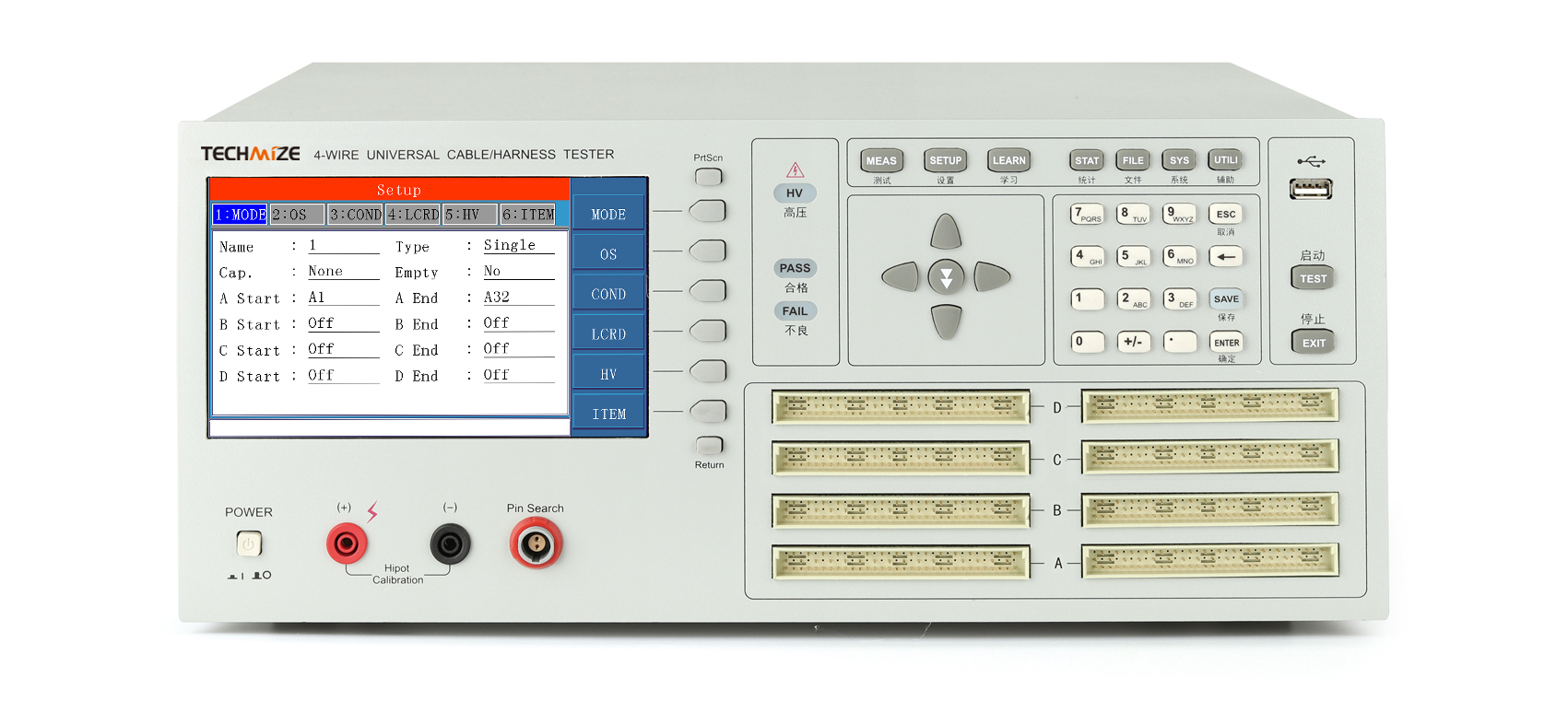

Тестер кабелей/жгутов TH8603-4

 Функциональные возможности

• 7-дюймовый TFT LCD дисплей (TrueColor, 800×480, 16 бит).
• Память: внутреннее хранилище 3 МБ, поддержка USB-накопителей для сохранения тестовых файлов.
• Снимок экрана в одно нажатие (автосохранение на USB).
• Онлайн-обновление ПО через USB.
• Двуязычный интерфейс (китайский/английский).
• Каналы: 512 (2-проводное подключение); 256 (4-проводное подключение), распределены по 8 слотам (A–H).
• Тестирование высоким напряжением: 750 В AC и 1000 В DC с изоляцией >100 ГОм.
• 4 метода тестирования: попарный, дихотомия, автоматический, с заземлением.
• Детектирование дуговых разрядов (ARC).
• 4-проводное измерение (4-wire) сопротивления, ёмкости, диодов с повышенной точностью.
• Раздельное параллельное измерение напряжения и тока для ускорения выборки данных.
• Тестирование кабелей Type-C (включая проверку чипов).
• Встроенный источник постоянного тока до 10 А для измерения падения напряжения.
• Модуль чтения/записи чипов в кабелях.
• Интерфейс HANDLER (16 релейных выходов с программируемыми уровнями).
• Поддержка команд SCPI.
• Самодиагностика прибора и удалённое устранение неисправностей.

 Область применения

• Связь и IT: Телефонные линии, сетевые кабели (витая пара, оптоволокно), многожильные кабели, кабели дисплеев мобильных телефонов, кабели TYPE-C и USB (включая проверку чипов EMARK), кабели экранов ноутбуков, HDMI, VGA, IDE, SATA(подключение жестких дисков).
• Автомобильная электроника: кабели ECU (электронных блоков управления), автомобильные жгуты проводов, кабели навигационных систем и экранов, аудио- и видеокабели(мультимедийные системы), датчики и шины (CAN, LIN).
• Электронная промышленность: плоские кабели (FFC, FPC), разъемы (RJ45, D-Sub, USB-порты), силовые кабели,мультиплексоры и коммутационные линии,кабели для интерфейсов RS232, GPIB, многоконтактные розетки и переходники.
• Тестирование пассивных компонентов 4-проводным методом.
• Испытания безопасности: тесты на стойкость к напряжению и изоляцию.
