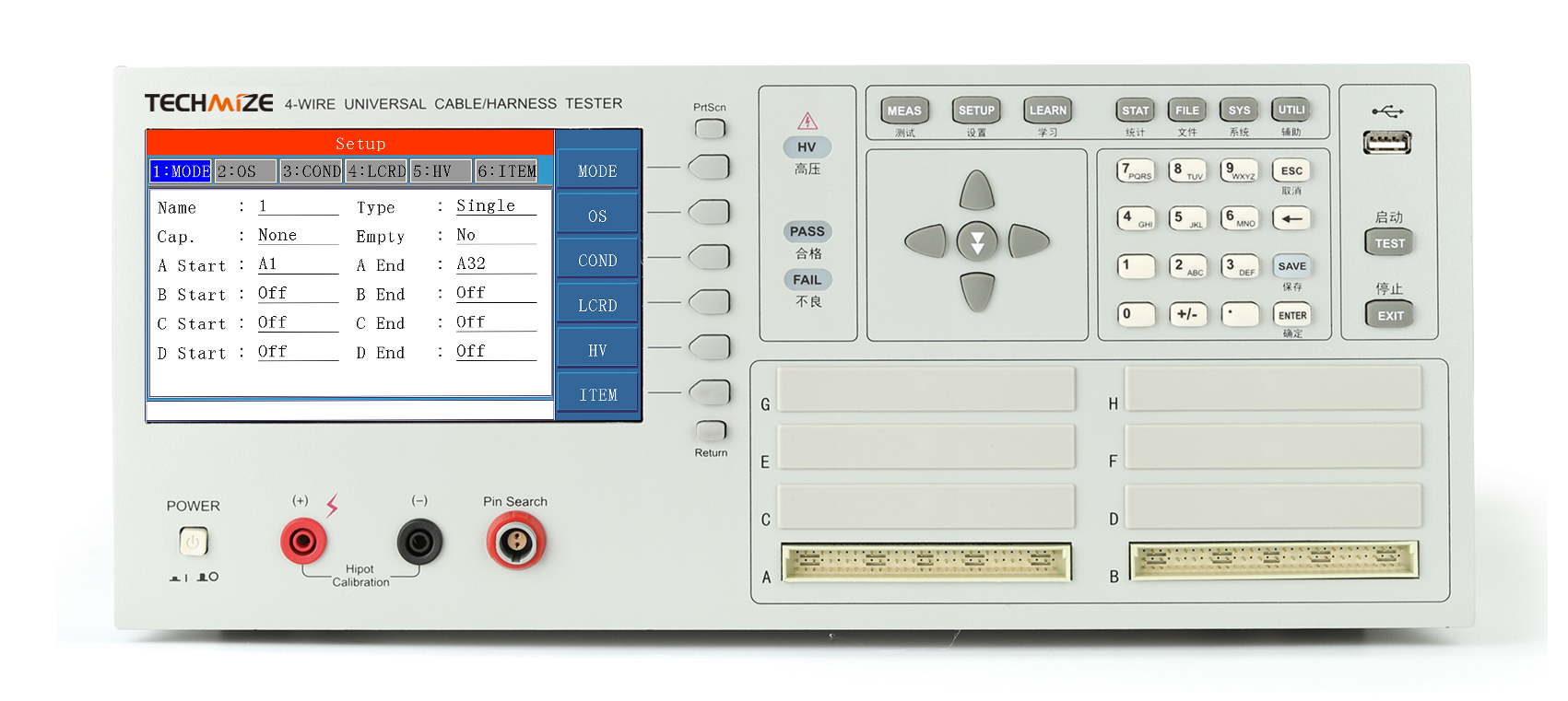

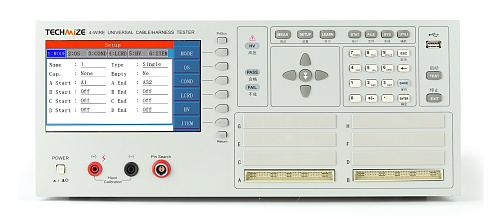

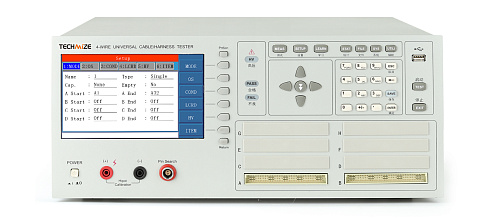

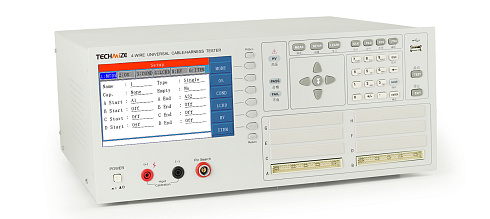

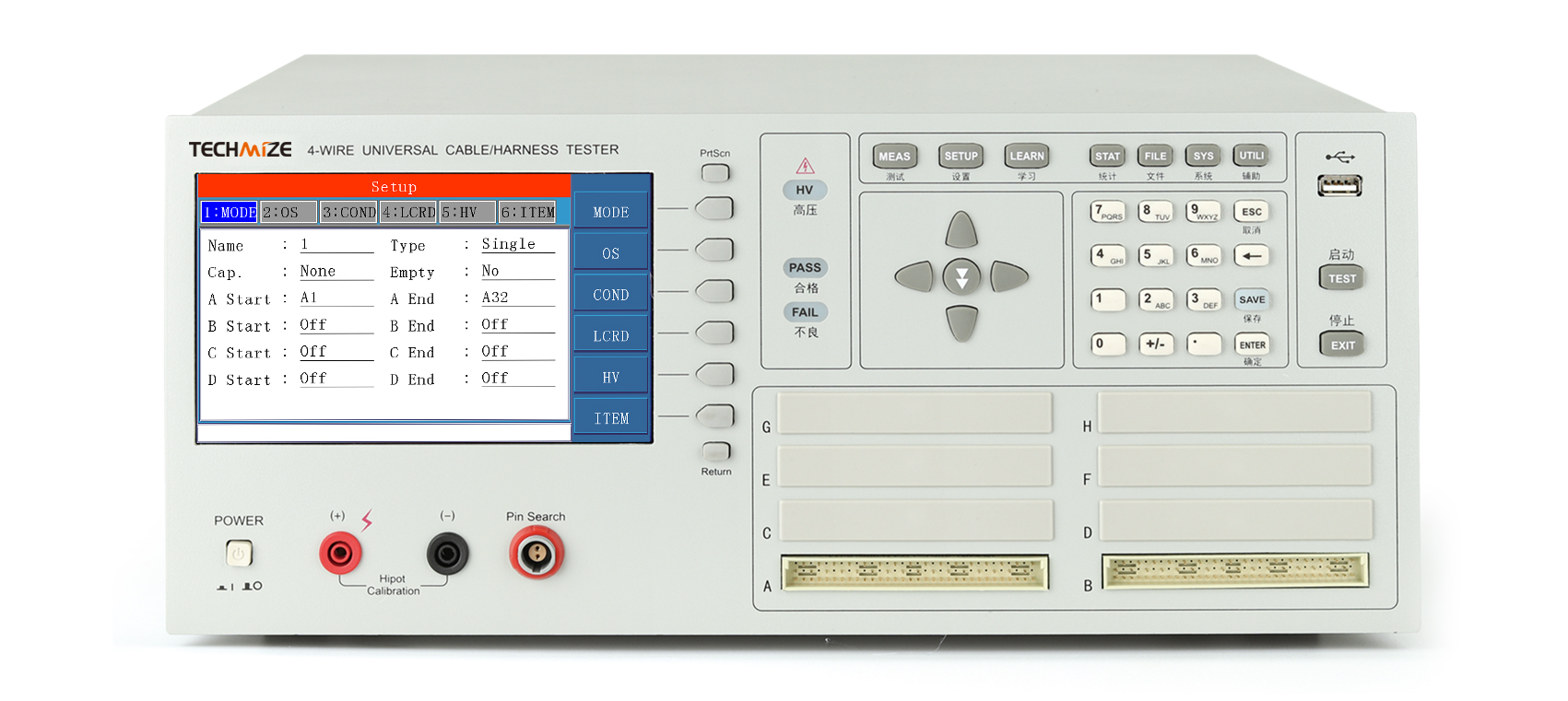

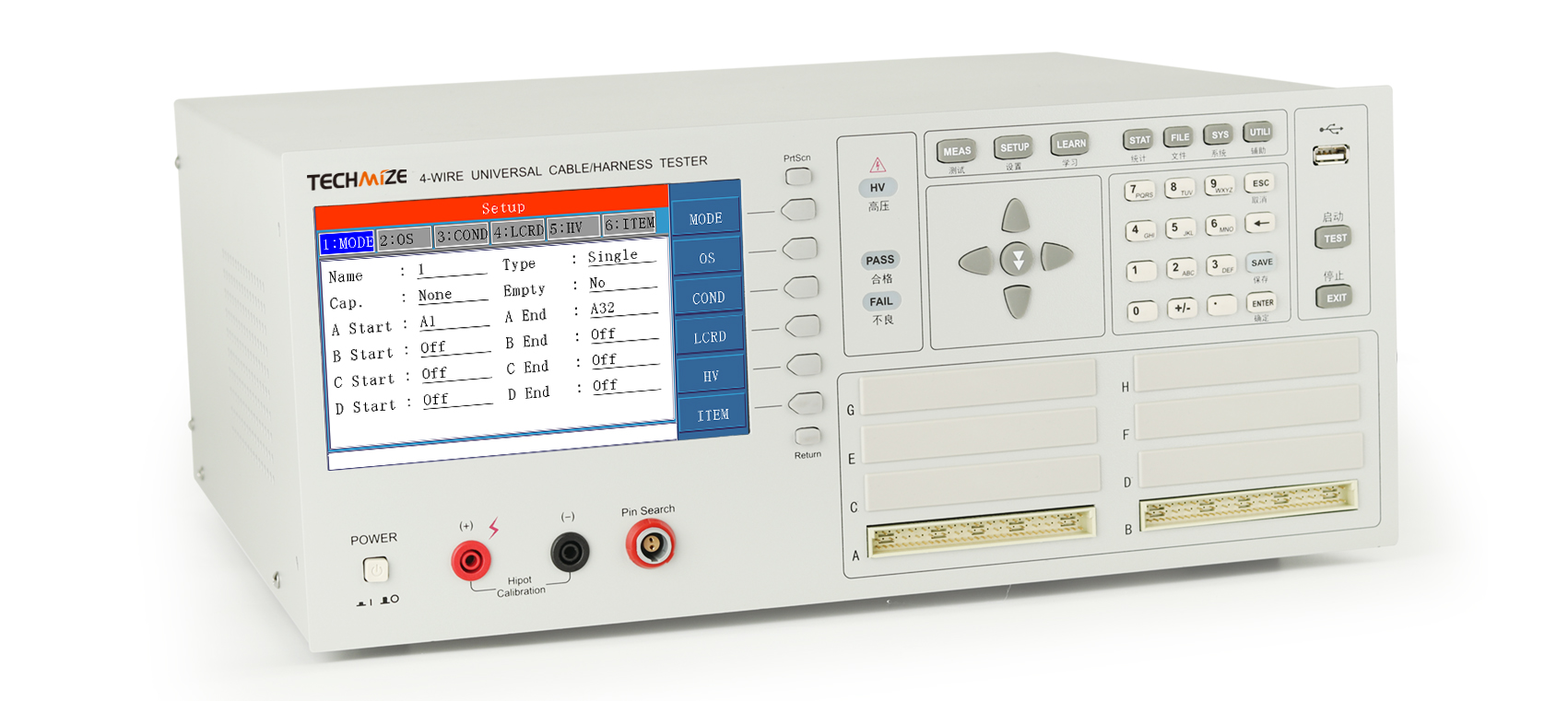

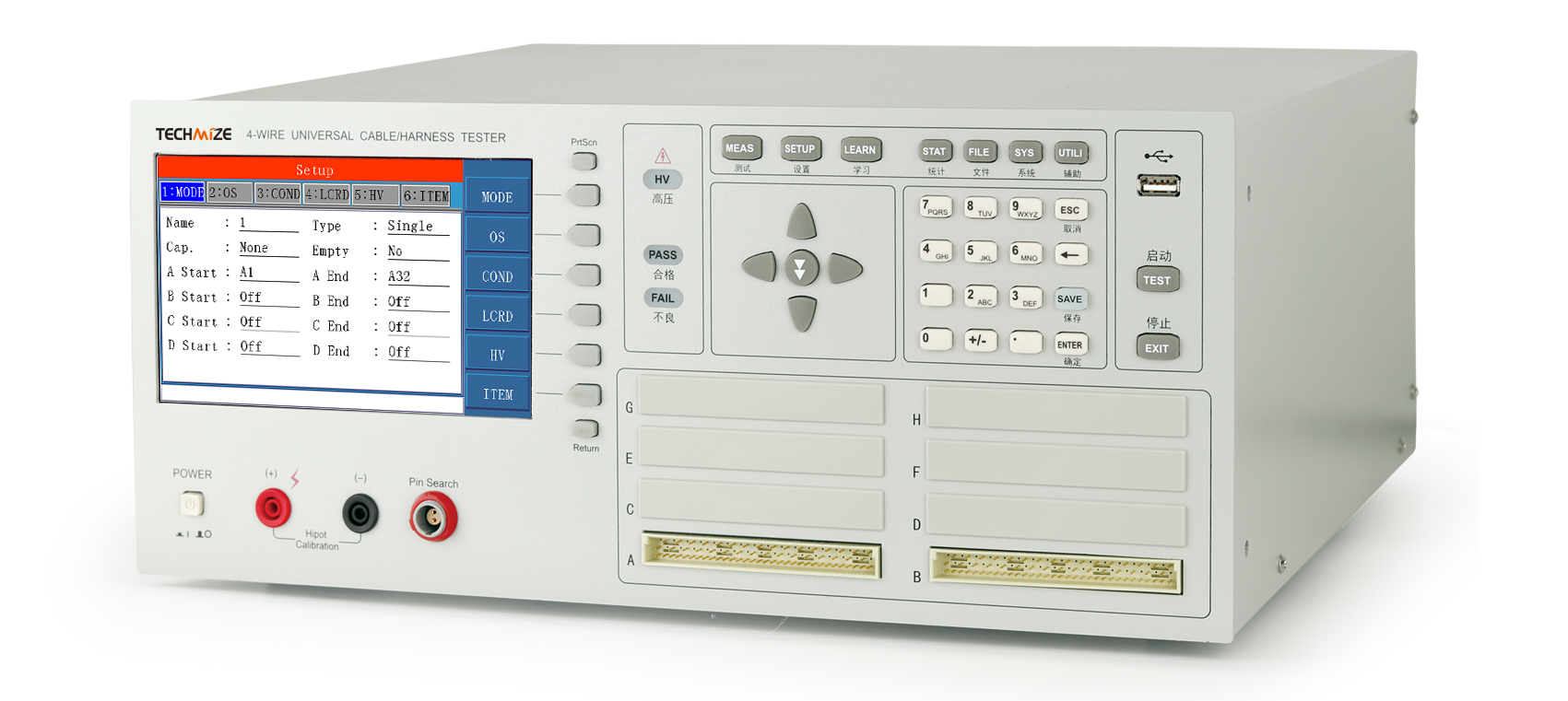

64 контакта, 4-проводное подключение. Функции тестирования: проводимость/мгновенная проводимость, выдерживаемое напряжение переменного/постоянного тока, сопротивление изоляции, короткое замыкание, сопротивление, емкость, проверка диода. Технология разделения высокого и низкого напряжения, сопротивление изоляции > 100 ГОм. 4 режима тестирования высоким напряжением: попарное тестирование, дихотомия, автоматический тест, тест с заземлением. 7-дюймовый TFT LCD TrueColor экран, 16 бит, разрешение 800х480. Интерфейсы: RS232, USB HOST, USB DEVICE, HANDLER, опционально – GPIB, RS485. Размер – 425x177x355 мм, вес – 7.5 кг.
Функциональные возможности
- Количество тестовых контактов: от 64 до 256 (4-проводная схема измерения).
- Режимы тестирования: проводимость, мгновенное обнаружение обрывов и КЗ, испытание высоким напряжением (Hipot), измерение сопротивления изоляции (IR), тестирование компонентов.
- Запатентованная технология разделения высокого и низкого напряжения (изоляция > 100 ГОм).
- Встроенный источник постоянного тока 10 А для теста падения напряжения.
- 7-дюймовый TFT LCD-экран (TrueColor, 16 бит, 800×480).
- Обновление прошивки через USB-накопитель.
- Двуязычный интерфейс (китайский/английский).
- 4 запатентованных режима тестирования высоким напряжением: попарное тестирование, дихотомия, автоматический тест, тест с заземлением.
- Функция обнаружения дуги (ARC).
- 4-проводное измерение сопротивления, ёмкости, диодов и др.компонентов.
- Проверка микросхем в кабелях (чтение/запись).
- Тестирование разъёмов.
- Поддержка многозадачного тестирования (для сложных кабельных систем).
- Интерфейс Handler (до 40 выходов).
- Поддержка SCPI-команд.
- Самодиагностика прибора.
Область примененияя
- IT и связь: телефонные линии, сетевые кабели, USB/TYPE-C, HDMI, VGA, SATA/IDE.
- Автомобильная электроника: жгуты проводов, кабели ECU,мультимедийные системы.
- Промышленность: разъёмы, плоские кабели, силовые линии, GPIB,RS232.
- Компоненты: конденсаторы, резисторы, диоды, катушки индуктивности.
- Испытания безопасности: переменным/постоянным высоким напряжением.
|
Параметр |
Значение |
|
|
Модель |
ТН8602-1 |
|
|
Количество контактов |
64 |
|
|
Схема подключения |
4-проводная |
|
|
Type-C |
- |
|
|
Проводимость/переходное поведение |
1 мОм-50 Ом |
|
|
Обрыв/короткое замыкание |
1 кОм-50 кОм |
|
|
Тест диода |
0-10 В |
|
|
Тест ёмкости |
10 пФ-1 мФ |
|
|
DCR |
10 мОм-1 МОм |
|
|
Устойчивость к переменному току |
Напряжение |
1000 В |
|
Ток |
5 мА |
|
|
Устойчивость к постоянному току |
Напряжение |
1500 В |
|
Ток |
5 мА |
|
|
Сопротивление изоляции |
Напряжение |
1500 В |
|
Сопротивление |
1 ГОм |
|
|

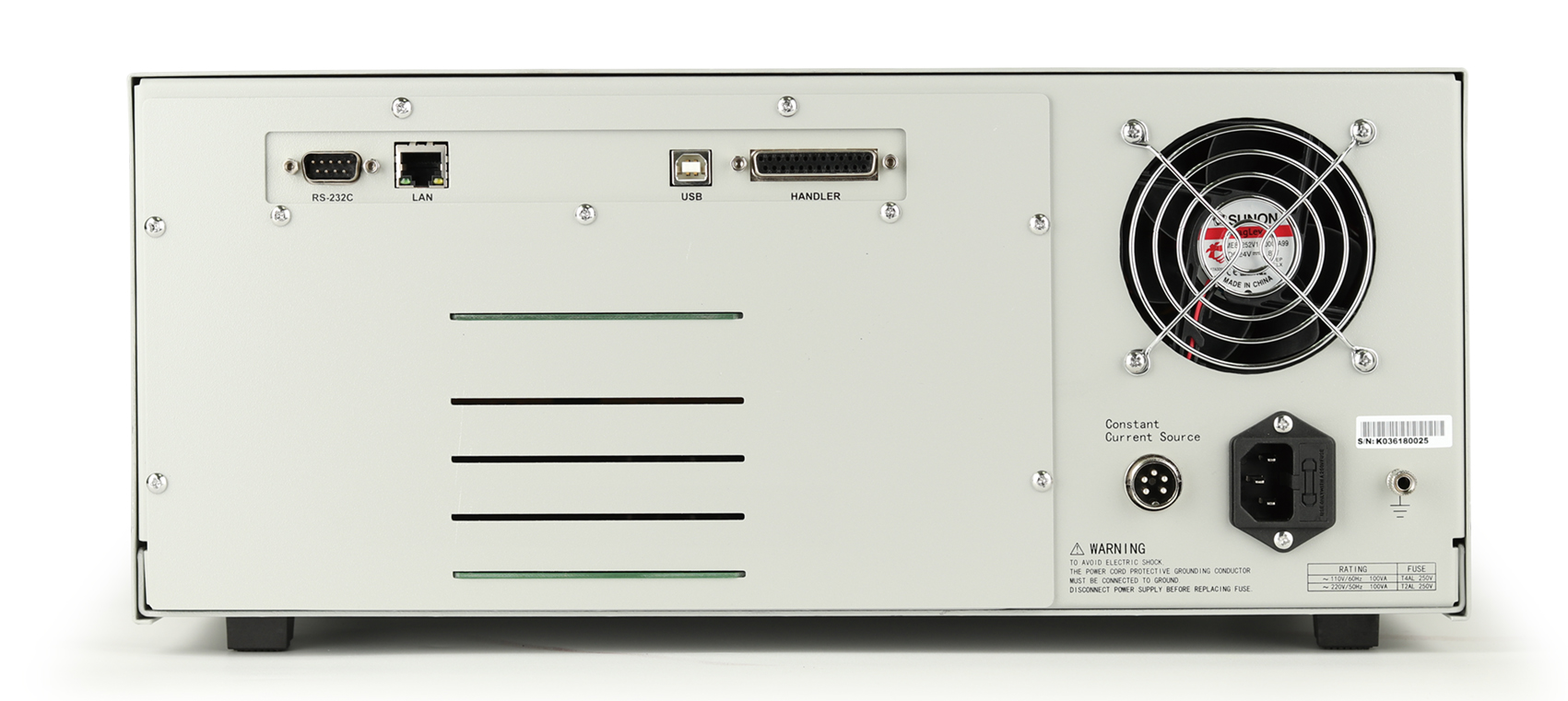

Интерфейс |
Стандарт |
RS232, USB HOST, USB DEVICE, HANDLER |
|
Опция |
GPIB, RS485 |
|
|
Размер |
425x177x355 мм |
|
|
Вес |
7.5 кг |
|
