4-канальный, импульсное напряжение – 100 В-5000 В, диапазон измерения индуктивности – ≥10 мкГн, тестовая скорость – 6 измерений/сек. Получение формы сигнала: частота дискретизации – макс. 200 Msps, 8 регулируемых уровней; разрешение – 8 бит; глубина памяти – 6 кБ. 32-битный процессор, SMD-технология, цветной 7-дюймовый TFT-экран, разрешение 65k, диапазон отображения формы волны 600x256. Интерфейс: Handler, RS232C, USB Device, USB Host, LAN.
Серия TH2883S — это новые импульсные тестеры обмоток, которые являются первыми в отрасли с диапазоном напряжения от 30 В до 10 кВ, и поддерживают от одного до восьми каналов одновременно. Они оснащены 32-битным процессором и технологией SMD, имеют 7-дюймовый TFT экран на 65k цветов, что облегчает восприятие информации и удобство в использовании.
Данное оборудование позволяет проводить тесты импульсным напряжением от 100 В до 5000 В, поддерживает 20 различных тестовых процедур и скорость выборки 200 Msps.
Серия TH2883AS представлена двумя моделями: TH2883S8-5 с восемью каналами и TH2883S4-5 с четырьмя каналами, что делает эти тестеры идеальными для измерений многоплоскостных обмоток. Также имеется возможность подключения через USB и LAN для быстрого сохранения данных и удаленного управления.
Функция извлечения короны, реализованная с использованием патентованного алгоритма, позволяет восстанавливать форму волны короны на высоких частотах, что способствует лучшему пониманию изоляционных свойств изделий.
Особенности
- Первый поставщик импульсного тестера обмоток с низким напряжением 30 В до высоким напряжением 10 кВ, от одноканального до многоканального в этой отрасли (максимум: 8 каналов).
- Первый тестер обмоток, совместимый со стандартом LXI.
- Импульсное напряжение от 100 В до 5000 В.
- Две модели на выбор: 4-канальный и 8-канальный.
- Каждый канал может быть запрограммирован и контролироваться как высокий терминал, низкий терминал и выкл.
- Максимум можно добавить 20 тестовых процедур.
- 65k цветной 7-дюймовый TFT широкий дисплей.
- Скорость выборки сигналов до 200 Msps.
- Максимальная скорость измерения: 6 измерений/сек.
- Глубина памяти 6 кБ.
- Аналоговая схема сбора данных с высокой шириной полосы.
- Алгоритм высококачественной экстракции короны (патентованная технология).
- Четыре метода сравнения форм сигналов.
- Автоматическое сохранение параметров прибора.
- Измерения напряжения, времени и частоты.
- Увеличение, растяжение и перемещение формы сигнала для точного отображения.
- Многократное усреднение, усредненная обработка 32 стандартных форм сигналов.
- Разрушающее тестирование для вашего правильного выбора напряжения.
- Используйте демагнитизованный импульс, чтобы гарантировать соответствие тестируемых форм сигналов.
- Вход разных прав пользователей для удобного управления.
- Можно хранить 20 групп файлов прибора с автоматической загрузкой.
- Информация на экране может быть сохранена на USB-накопитель (клавиша COPY).
- Системное программное обеспечение может автоматически обновляться через USB-накопитель.
- Выбираемые китайский и английский интерфейсы управления.
- Четыре выбираемых эффекта отображения интерфейса.
- Интерфейс для ножного управления для удобных измерений.
- Интерфейс для оператора для реализации онлайн-операции.
- Интерфейсы RS232C, USB-устройство и LAN для реализации удаленного управления.
|
Параметр |
Значение |
|
|
Модель |
TH2883S8-5 |
|
|
Импульсное напряжение |
100 В-5000 В, шаг 10 В |
|
|
Точность напряжения |
± (5% заданного значения +15 В) |
|
|
Точность считывания |
± (5% фактического значения +15 В) |
|
|
Каналы |
8 |
|
|
Диапазон измерения индуктивности |
≥ 10мкГн |
|
|
Импульсная энергия |
Макс.: 0,25 Дж |
|
|
Скорость теста |
6 измерений/сек (один канал, один шаг) |
|
|
Применяемые импульсы |
Макс.: 32 |
|
|
Входное сопротивление |
5 МОм |
|
|
Отображать |
800x480 точек, 65 тыс. цветов TFT |
|
|
Получение формы сигнала |
Частота дискретизации: Макс. 200 Msps, 8 регулируемых уровней |
|
|
Методы сравнения |
Сравнение со стандартной формой волны:
|
|
|
Измерение формы волны |
Напряжение/Частота/Время |
|
|
Режим триггера |
Ручной/Внешний/Шина/Внутренний |
|
|
Выход обнаружения |
Pass/Fail display/LED/Alarm |
|
|
Статистика измерений |
Статистика результатов измерений |
|
|
Память |
20 групп стандартных данных формы сигнала и настройки прибора могут быть сохранены во внутренней энергонезависимой памяти. USB-флеш-память может использоваться как внешняя память. |
|
|

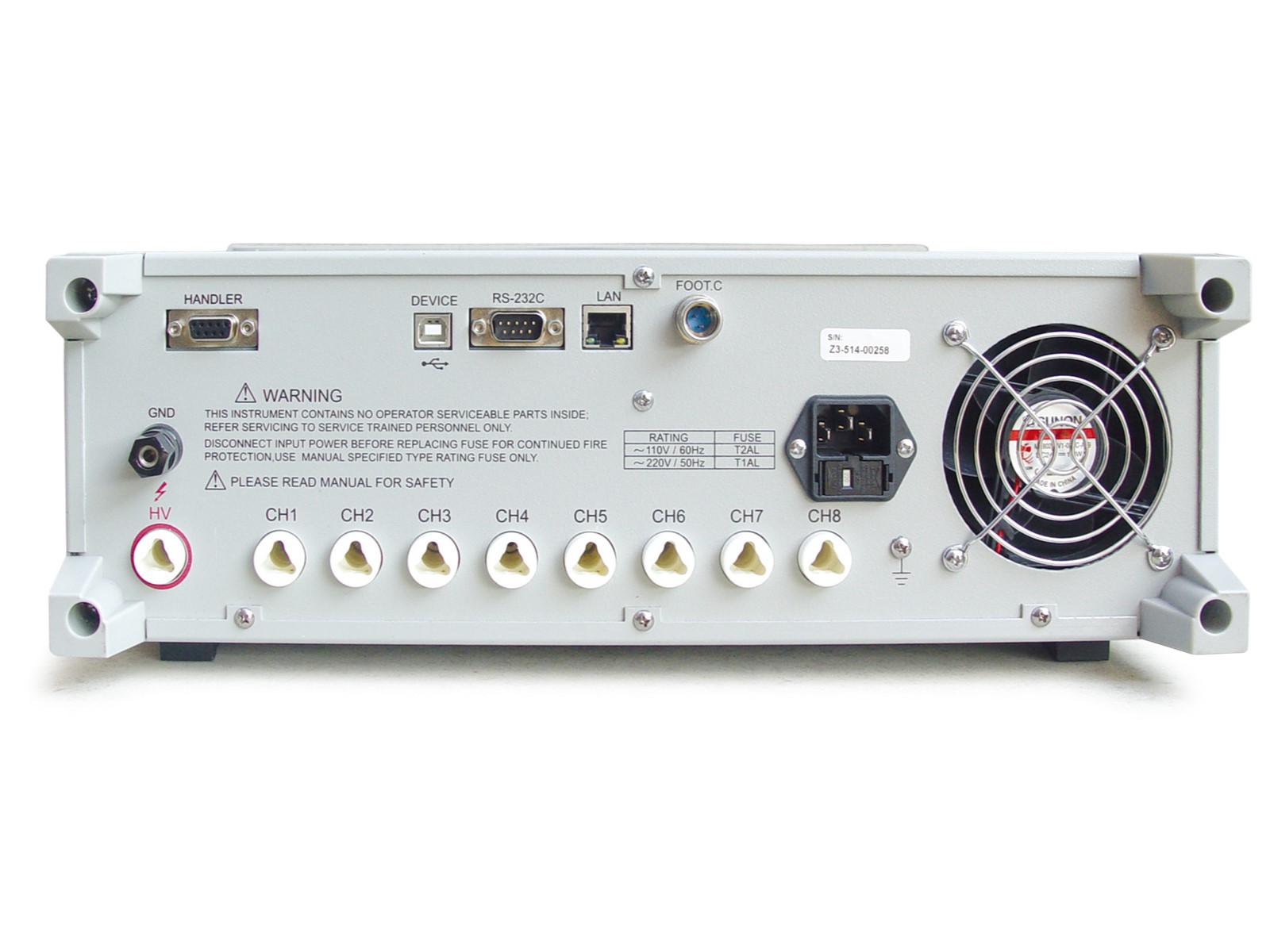

Интерфейс |
Handler, RS232C, USB Device, USB Host, LAN |
|
|
Источник питания |
||
|
Источник питания |
220 В ±10% 50 Гц/60 Гц ±5% |
|
|
Потребляемая мощность |
≤200 ВА |
|
|
Общая информация |
||
|
Рабочая среда |
Температура |
0℃-40℃ |
|
Влажность |
≤75% R.H. |
|
|
Безопасность и электромагнитная совместимость |
IEC61010-1:2001,IEC61326-2-1:2005 |
|
