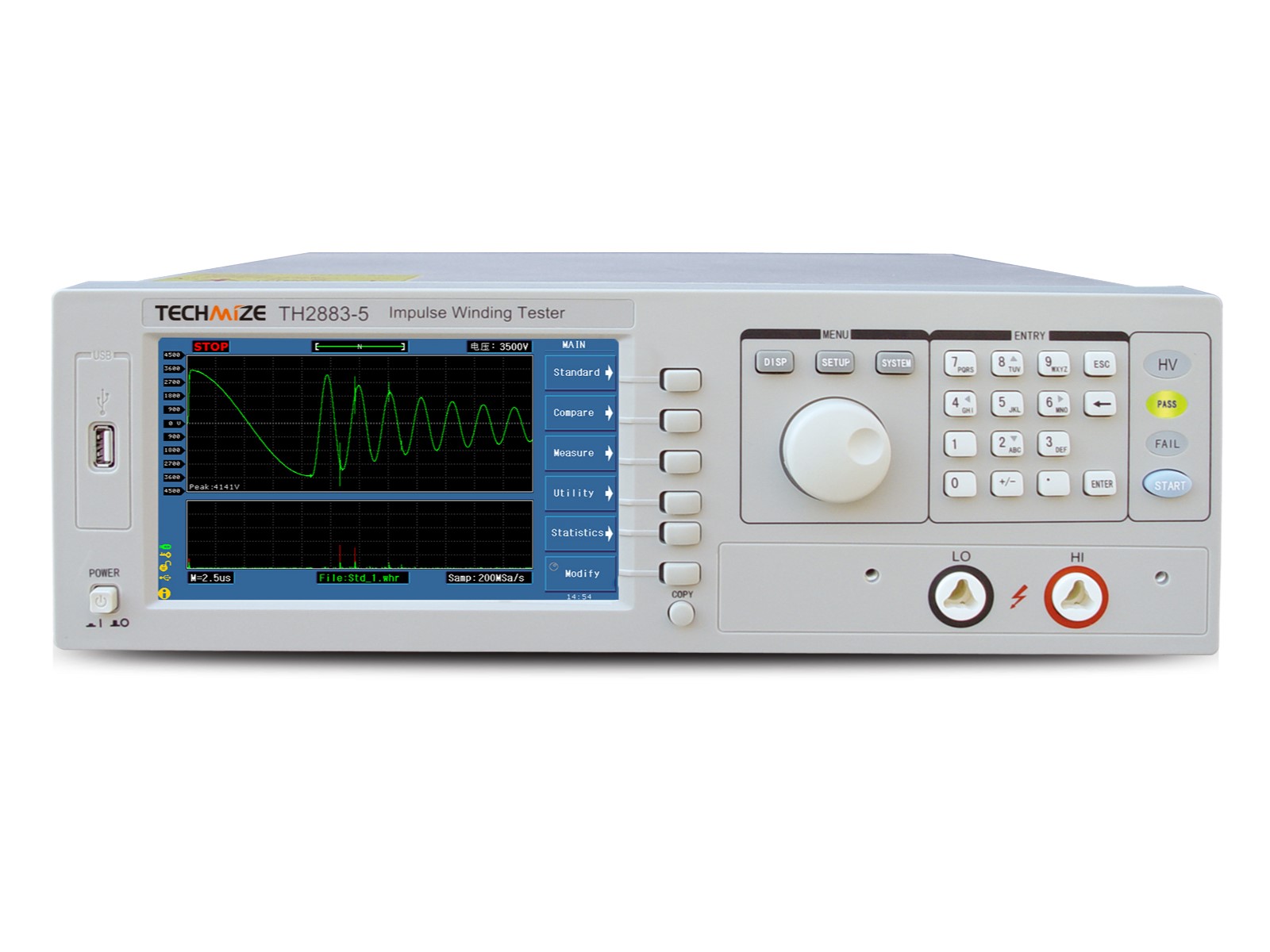

Тестер импульсной обмотки TH2883-5

Серия TH2883 — это новые импульсные тестеры обмоток с диапазоном напряжений от 30 В до 10 кВ и поддержкой до 8 каналов. Устройства оснащены 32-битным процессором, SMD-технологией и 7-дюймовым TFT экраном на 65 тыс. цветов для удобства использования. Минимальное импульсное напряжение составляет 30 В, максимальное — 10 кВ, частота выборки — 200 Мс/с, глубина памяти — 6 кБ.

Серия включает три модели:

• TH2883-1 (30 В — 1200 В) для тестирования обмоток с индуктивностью 1 мкГн;
• TH2883-5 (100 В — 5000 В) для различных катушек;
• TH2883-10 (до 10 кВ) для межвитковых тестов с высокой изоляцией.

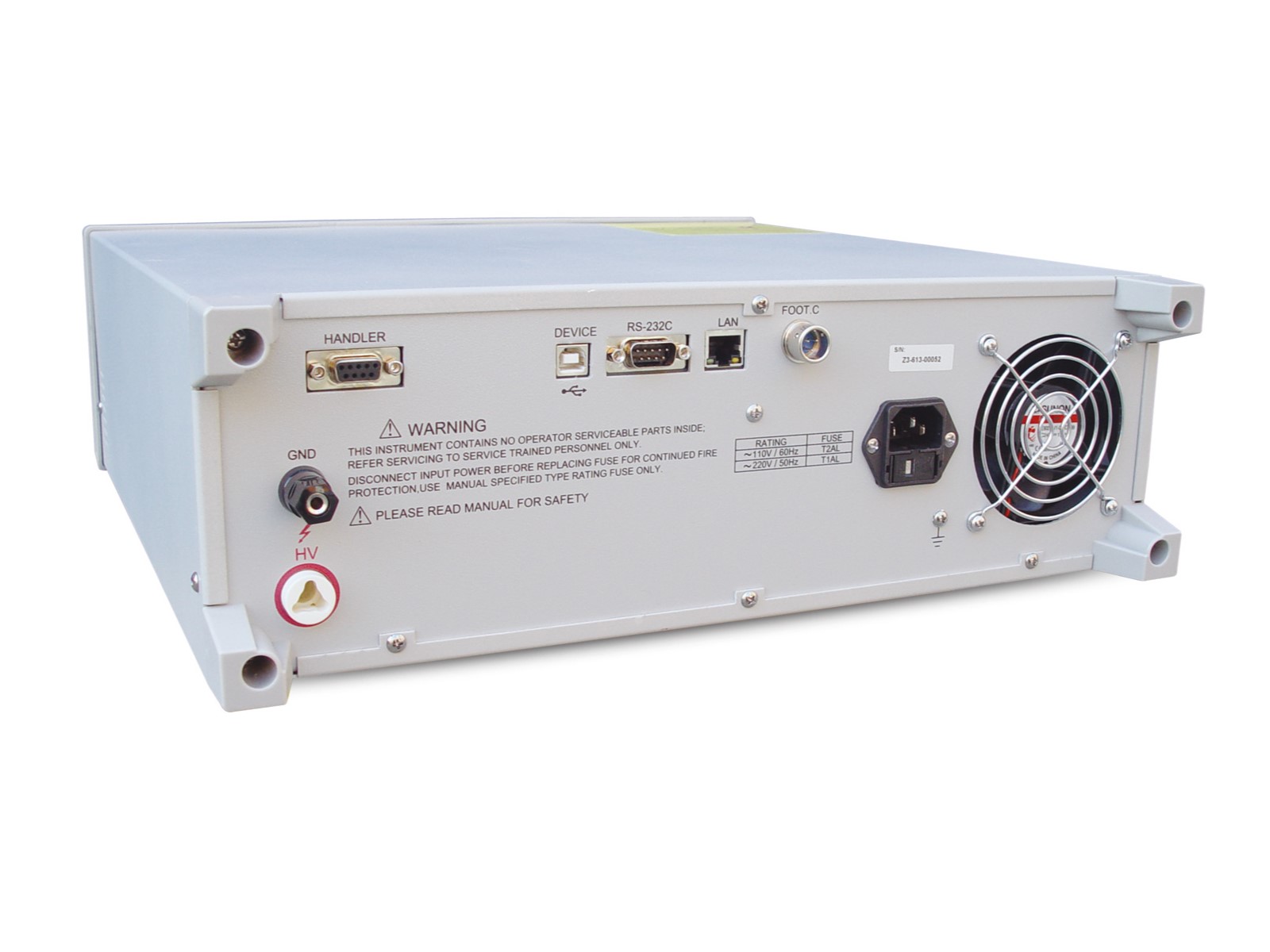

Все модели имеют интерфейсы USB Host, RS232C, USB Device и LAN для хранения данных и удаленного управления.

Функция извлечения короны, реализованная с использованием патентованного алгоритма, позволяет восстанавливать форму волны короны на высоких частотах, что способствует лучшему пониманию изоляционных свойств изделий.

Особенности

• Первый поставщик импульсного тестера обмоток с низким напряжением 30 В до высоким напряжением 10 кВ, от одноканального до многоканального в этой отрасли (макс.: 8 каналов).
• Первый тестер обмоток, совместимый со стандартом LXI.
• Импульсное напряжение от 30 В до 10 кВ.
• Минимальное значение индуктивности обмотки, которое можно протестировать: 1 мкГн.
• Цветной 7-дюймовый TFT-экран с разрешением 65k.
• Частота дискретизации формы сигнала до 200 Msps.
• Максимальная скорость измерения: 6 измерений/сек.
• Глубина хранения данных 6 кБ.
• Аналоговая схема высокой пропускной способности для сбора данных.
• Алгоритм высококачественного извлечения короны (патованная технология).
• Четыре метода сравнения форм сигнала.
• Автоматическое сохранение параметров прибора.
• Измерения по напряжению, времени и частоте.
• Увеличение, растяжение и движение формы сигнала для точного отображения.
• Многократное среднее значение, средняя обработка 32 стандартных форм сигнала.
• Разрушительное тестирование для правильного выбора напряжения.
• Использование демагнетизированного импульса для обеспечения соответствия тестируемых форм сигнала.
• Вход разных пользователей для упрощенного управления.
• Можно сохранить и автоматически загрузить 20 групп файлов прибора.
• Информация на экране может быть сохранена на USB-накопителе (кнопка COPY).
• Прошивка системы может быть автоматически обновлена через USB-накопитель.
• Выбор между китайским и английским интерфейсами для управления.
• Четыре выбираемых эффекта отображения интерфейса.
• Интерфейс для ножного управления для удобных измерений.
• Интерфейс обработчика для реализации онлайн-операций.
• Интерфейсы RS232C, USB-устройство и LAN для реализации удаленного управления.
