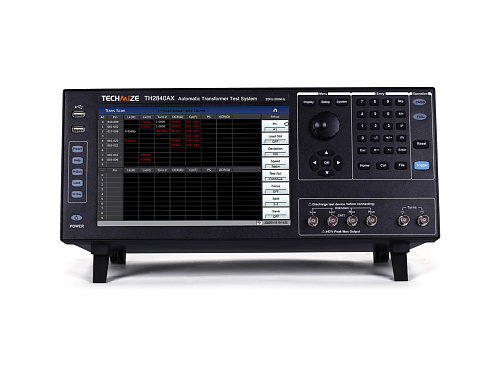

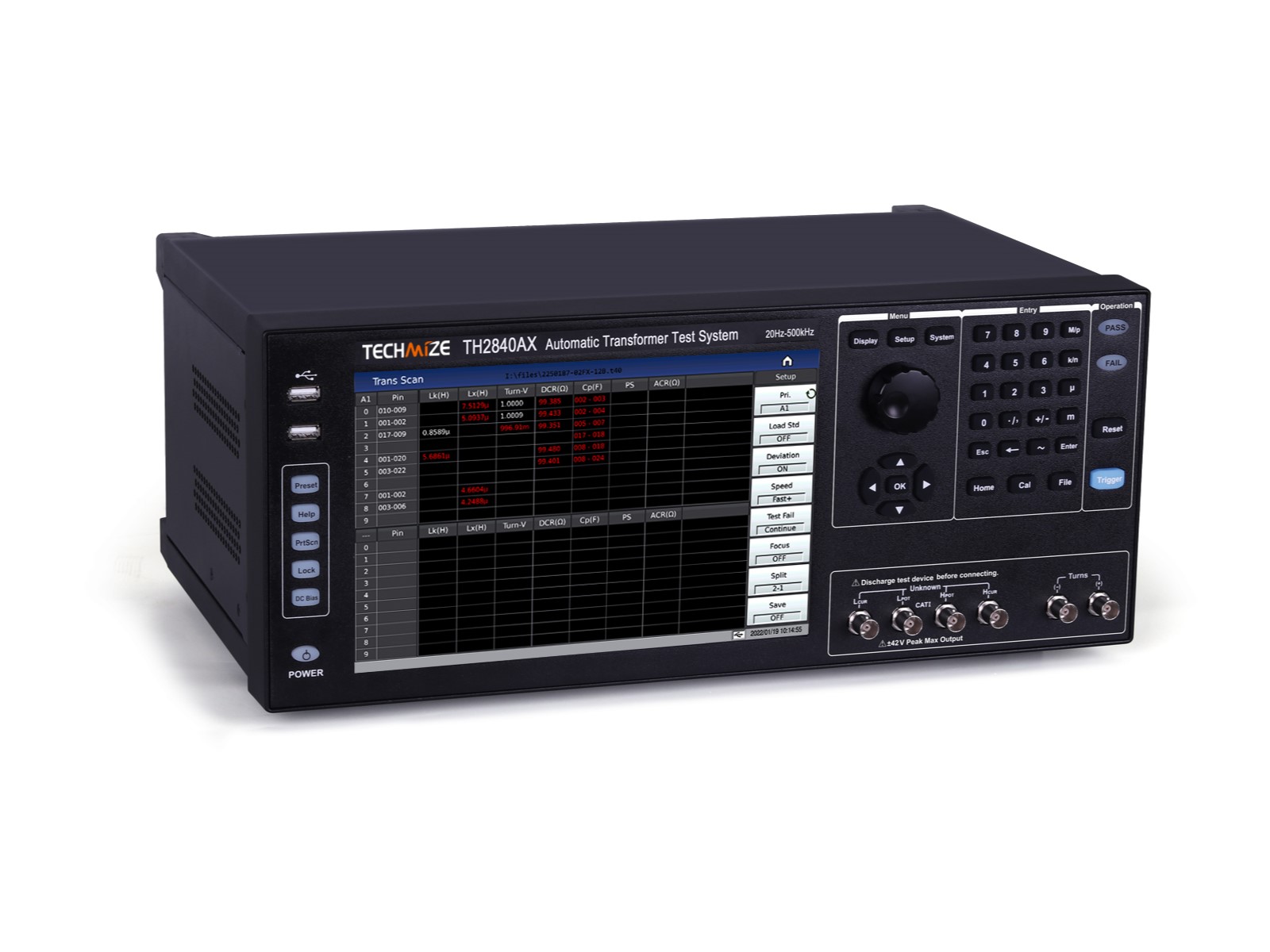

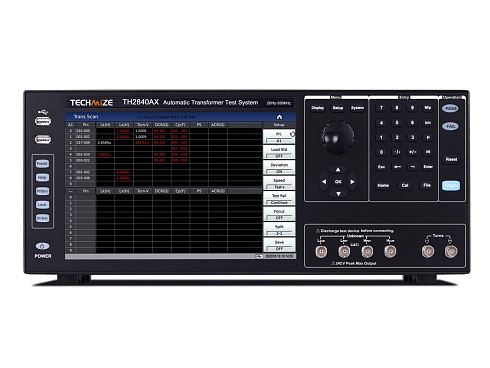

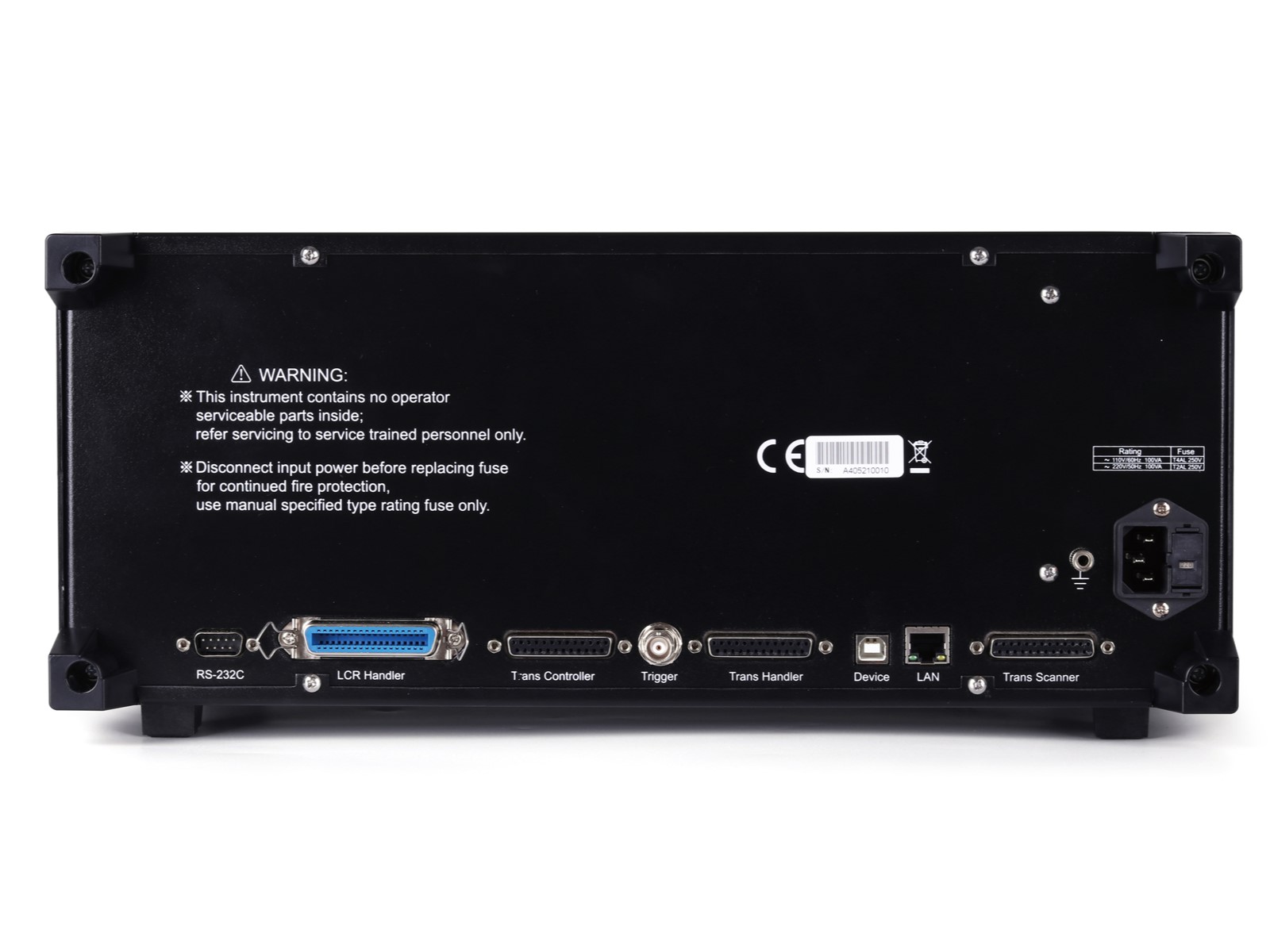

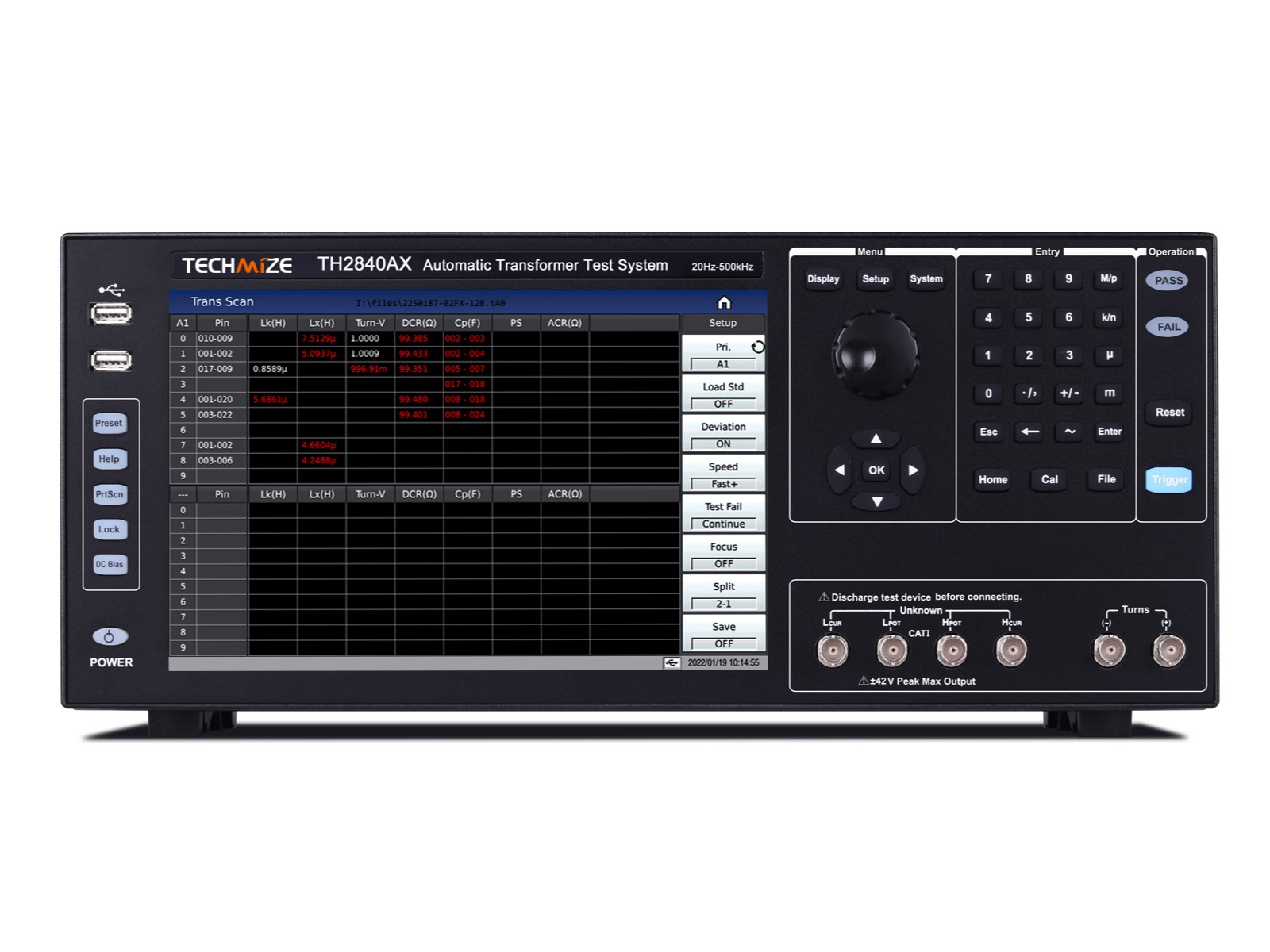

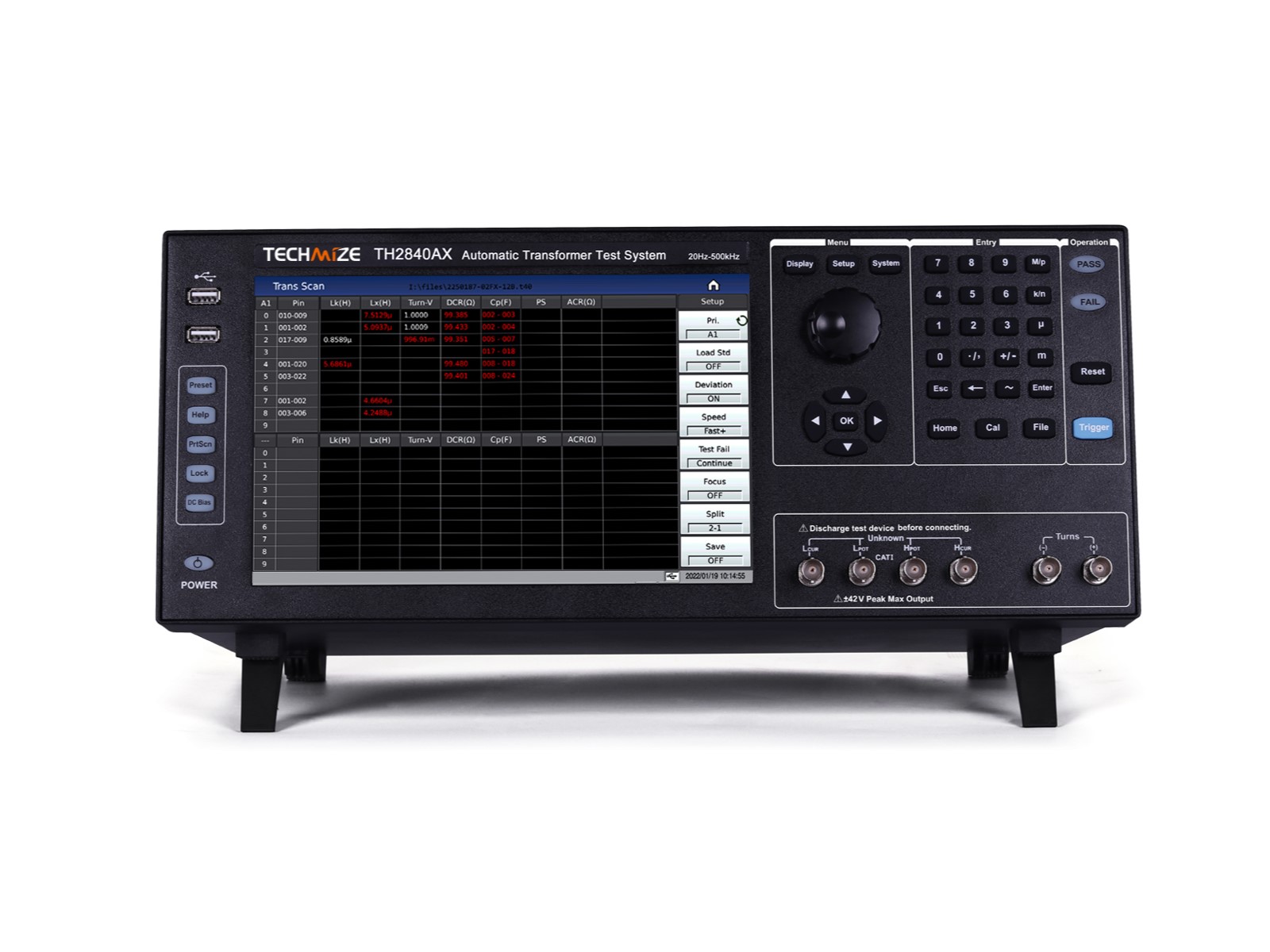

Сенсорный экран емкостного типа размером 10,1 дюймов, разрешением 1280×800, операционная система Linux. Тестовый сигнал до 20 Вср.кв., частота сигнала 20 Гц...500 кГц, Встроенный источник напряжения смещения ±40 В/±100 мА/2 А. До 20 тестовых контактов. Улучшенная функция сканирования баланса до 10 контрольных точек. Встроенная память для хранения настроечных файлов: ~100 МБ, с возможностью расширения через USB-накопитель. Размер – 430х177х265. Вес – 11 кг.
Особенности
Серия TH2840BX включает в себя три модели TH2840AX / TH2840BX / TH2840NX (от 20 Гц до 2 МГц).10-дюймовый емкостный сенсорный экран, разрешение 1280×800. Операционная система Linux.
- Скорость тестирования достигает 1800 раз/с (более 10 кГц) без учета времени срабатывания реле
- Уровень тестирования до 20 об/мин
- Напряжение смещения ±40 В/±100 мА/2 А
- До 20 тестовых контактов
- Страница настройки графического отображения контактов для комфортного подключения
- Чтобы измерить утечку индуктивности Lk, не нужно использовать дополнительный разъём.
- Улучшенная функция сканирования баланса, с 5 до 10 контрольных точек
- Переключение диапазонов осуществляется с помощью электронного переключателя: высокая скорость, длительный ресурс и бесшумная работа
- Дополнительная функция LCR
- Около 100 МБ памяти для хранения файлов в устройстве с возможностью хранения через USB-накопитель
- Идет в комплекте ПО для ПК с функцией конвертации файлов старых моделей для обеспечения совместимости
Применение
- Автоматизированное сканирование импульсных и сетевых трансформаторов с полным анализом параметров
- Многоканальное сканирующее тестирование LRC-компонентов
- Комплексная диагностика сопротивления контактов в релейных модулях методом автоматического сканирования
- Многоканальное сканирующее измерение сопротивления постоянному току (DCR)
- Комплексная диагностика пассивных элементов (RLC) в импедансных цепях
|
Параметр |
Значение |
|
|
Модель |
TH2840AX |
|
|
Индикация |
Дисплей Размер Разрешение |
Сенсорный экран с диагональю экрана 10,1 дюйма 16:09 1280×800 |
|
Тестовый разъем |
20 контактов (для TH1806) |
|
|
Частота |
Диапазон |
20 Гц-500 кГц |
|
Погрешность |
0.01 % |
|
|
Разрешение |
0.1 мГц (20.0000 Гц-99.9999 Гц) 1 мГц (100.000 Гц-999.999 Гц) 10 мГц (1.00000 кГц-9.99999 кГц) 100 мГц (10.0000 кГц-99.9999 кГц 1 Гц (100.000 кГц-999.999 кГц |
|
|
10 Гц (1.00000 МГц-2.00000 МГц) |
||
|
Режим испытательного сигнала переменного тока |
Номинальное значение (ALC выкл.) |
Установите напряжение равным напряжению Hcur при разомкнутых испытательных клеммах |
|
Установите ток равным току, протекающему от Hcur при коротком замыкании испытательных клемм |
||
|
Постоянное значение (ALC вкл.) |
Поддерживает напряжение на тестируемом устройстве (DUT) равным заданному значению |
|
|
Поддерживает ток через тестируемое устройство (DUT) равным заданному значению |
||
|
Уровень испытательного сигнала |
Переменное напряжение |
5 мВ - 20 В (действующее значение) |
|
Погрешность |
±(10% от установленного значения + 2 мВ) (при переменном напряжении ≤2 В (СКЗ)) |
|
|
±(10% от установленного значения + 5 мВ) (при переменном напряжении >2 В (СКЗ)) |
||
|
Разрешение (при СКЗ) |
1 мВ (5 мВ–0,2 В) |
|
|
1 мВ (0.2 В-0.5 В) |
||
|
1 мВ (0.5 В-1 В) |
||
|
10 мВ (1 В-2 В |
||
|
10 мВ (2 В-5 В) |
||
|
10 мВ (5 В-10 В) |
||
|
10 мВ (10 В-20 В) |
||
|
Переменный ток (при СКЗ) |
50 мкА-100 мА |
|
|
Разрешение (внутреннее сопротивление 100 Ом, (при СКЗ) |
10 мкА (50 мкА-2 мА) |
|
|
10 мкА (2 мА-5 мА) |
||
|
10 мкА (5 мА-10 мА) |
||
|
100 мкА (10 мА-20 мА) |
||
|
100 мкА (20 мА-50 мА) |
||
|
100 мкА (50 мА-100 мА) |
||
|
Измерение сопротивления постоянному току (RDC) |
Напряжение |
100 мВ-20 В |
|
Разрешение |
1 мВ (0 В-1 В) |
|
|
10 мВ (1 В-20 В) |
||
|
Ток |
0 мA-100 мA |
|
|
Разрешение |
10 мкA (0 мA-10 мA) |
|
|
100 мкA (10 мA-100 мA) |
||
|
Постоянное смещение |
Напряжение |
0 В-±40 М |
|
Погрешность |
При переменном напряжении ≤2 В: ±(1% от установленного напряжения + 5 мВ) |
|
|
При переменном напряжении >2 В: ±(2% от установленного напряжения + 8 мВ) |
||
|
Разрешение |
1 мВ (0 В - ±1 В) |
|
|
10 мВ (±1 В - ±40 В) |
||
|
Ток |
0 мA-±100 мA |
|
|
Разрешение |
10 мкA (0 мA-10 мA) |
|
|
100 мкA (10 мA- 100 мA) |
||
|
Встроенный источник тока |
Ток |
0 мA-2 A |
|
Погрешность |
При токе >5 мА: ± (2% от установленного значения + 2 мА). |
|
|
Разрешение |
1 мА |
|
|
Выходной импеданс |
30 Ом, ±4% на частоте 1 кГц |
|
|
100 Ом, ±2% на частоте 1 кГц |
||
|
Функция LCR |
||
|
Измеряемый параметр |
Метод измерения |
Произвольный выбор четырех параметров |
|
Переменный ток |
Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
|
|
Постоянный ток |
RDC, VDC, IDC |
|
|
Конфигурация измерительных клемм |
Четырехпроводная схема подключения |
|
|
Длина тестового кабеля |
менее 1 м |
|
|
Вычисление |
Абсолютное отклонение от номинального значения Δ, относительное отклонение от номинального значения Δ% |
|
