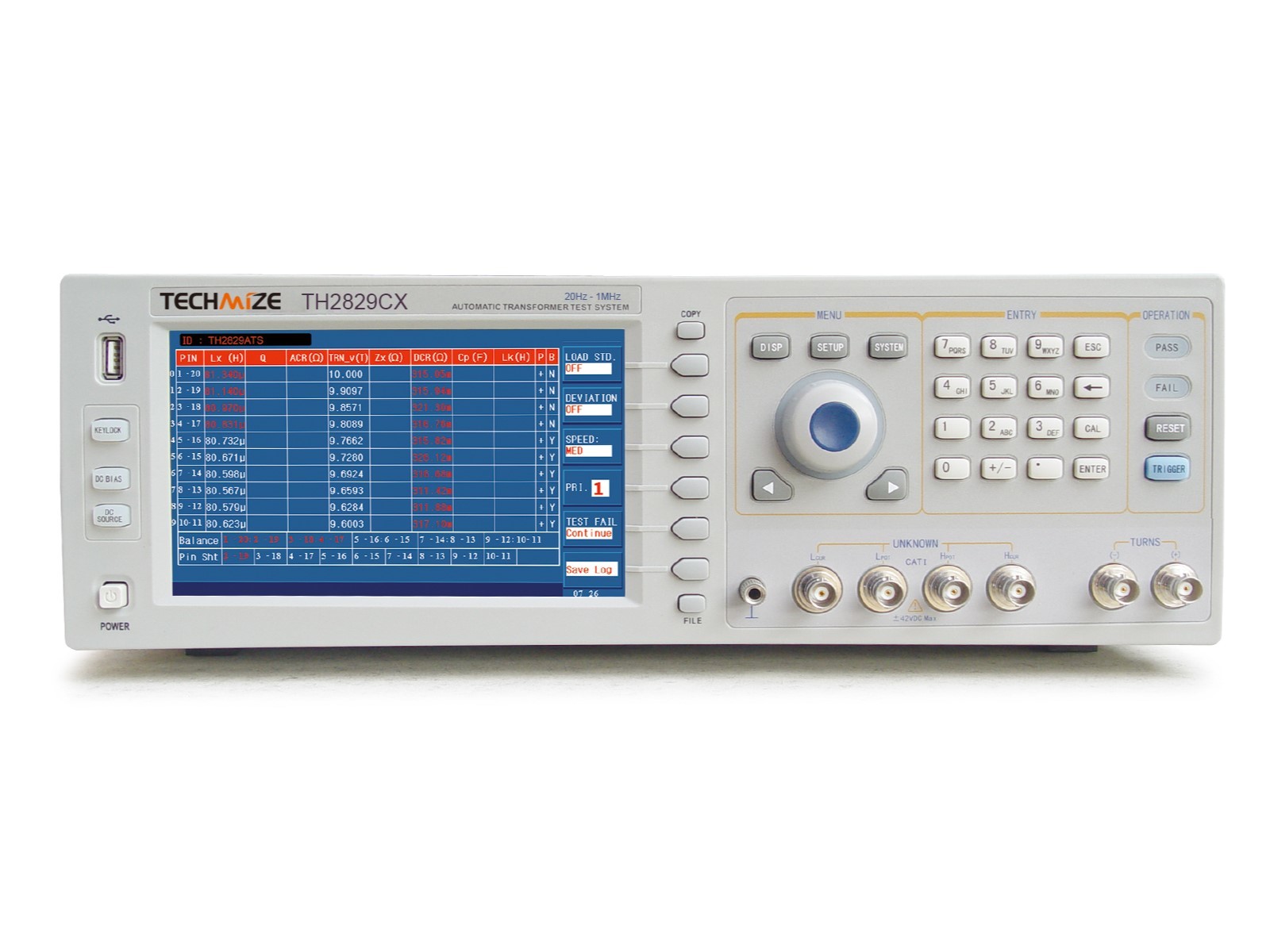

Частота: 20 Гц - 1 МГц, разрешение: 0,5 мГц. Уровень сигнала: 5 мВ–2 В (ср.кв.), опционально (2–10 В ср.кв.). Встроенный источник смещения: 0–100 мА / 0–10 В, опционально 1 А/2 А. Скорость тестирования: до 75 измерений/сек. 7-дюймовый TFT LCD с разрешением 800×RGB. Парам. тестир. трансформаторов: коэф. трансформ., число витков, фаза, L, C, Lk, Q, ACR, DCR, балансобмот., КЗ, тест диодов. Интерфейсы: RS232, LAN, SCANNER, USB HOST, USB DEVICE, опционально – GPIB, RS485, HANDER. Габариты – 400×132×385 мм, вес – 13 кг.
Особенности
- 7-дюймовый TFT LCD с разрешением 800×RGB×480
- Частота: до 1 МГц, разрешение: 0,5 мГц
- Уровень сигнала: 5 мВ–2 В (ср.кв.), опционально (2–10 В ср.кв.)
- Встроенный источник смещения: 0–100 мА / 0–10 В, опционально 1 А/2 А
- Скорость тестирования: до 75 измерений/сек
- Обнаружение характеристик диодов: прямых и обратных
- Тестирование трансформаторов с высоким коэффициентом трансформации и слабой связью
- Измерение DCR (сопротивления постоянному току)
- Отображение всех результатов сканирования на одном экране
- Система маркировки времени: сохранение файлов, калибровочных отклонений и времени измерений
- Сортировка параметров сканирования
- Самотестирование реле сканирующего устройства
- Гибкий метод вычета отклонений
- Обработка ошибок: несколько вариантов
- Тестирование отдельных обмоток
- Повышенная безопасность: пароли администратора и оператора
- Статистический анализ: Cpk, Op, Ck и др.
- Функция чтения штрих-кодов: выбор файла настроек или управление типом тестируемых изделий
- Опция программирования файлов настроек на уровне ПК
- Обновление ПО: через USBHOST или RS232
- Совместимость с файлами настроек TH2818X/TH2819X
- Сетевое подключение через LAN
- Внутренняя память: 100 файлов настроек; USB-накопитель: 500 файлов (CSV, GIF)
Применение
- Измерение параметров импульсных трансформаторов с комплексным анализом характеристик.
- Измерение параметров сетевых трансформаторов с полным анализом параметров
- Многоканальные измерения дискретных пассивных компонентов (L, R, C)
- Многоканальные измерения сопротивления контактов в релейных модулях
- Многоканальное измерение сопротивления обмоток постоянному току (DCR)
- Комплексный анализ пассивных компонентов в импедансных цепях
|
Параметр |
Значение |
||||||||||||
|
Модель |
TH2829CX |
||||||||||||
|
Измерительные контакты (PIN) |
20 |
||||||||||||
|
Частота |
20 Гц - 1 МГц |
||||||||||||
|
Дисплей |
7-дюймовый TFT LCD с разрешением 800×RGB×480 |
||||||||||||
|
Функция LCR |
опционально |
||||||||||||
|
Парам. тестир. трансформаторов |
Коэф. трансформ. |
Число витков |
Фаза |
L |
C |
Lk |
Q |
ACR |
DCR |
Балансобмот. |
КЗ |
Тест диодов |
|
|
Параметры LCR-измерений |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Фаза, Lk |
||||||||||||
|
Точность базовых измерений |
LCRZ |
0.05% |
|||||||||||
|
DCR，Коэф.трансф. |
0.1% |
||||||||||||
|
Выходной импеданс источника сигнала |
10 Ом, 30 Ом，50 Ом，100 Ом |
||||||||||||
|
Скорость измерений, мс |
13, 90, 370 |
||||||||||||
|
Уровень сигнала переменного тока (СКЗ) |
5 мВ - 2 В (измерение параметров трансформаторов с возможностью увеличения уровня сигнала до 10 В, 5 мВ - 10 В (функция LCR )；50 мкА -100 мА |
||||||||||||
|
Источник напряж. смещ. пост. тока |
------ |
0 В -± 10 В; 0 мА -± 100 мA |
|||||||||||
|
Источник пост.тока смещ. |
0 - ±1 A (опционально TH2901) / 0 -±2 A (опционально TH2902) |
||||||||||||
|
Источник постоянного тока |
Источник постоянного тока для измерения параметров диодов (0 мА - ±120 мА) |
||||||||||||
|
Проверка диода |
Напряжение |
0 - 9.9999 В |
|||||||||||
|
Ток |
0 - 99.999 мА |
||||||||||||
|
Компаратор |
10 градаций, индикация PASS/FAIL, функция подсчета файлов |
||||||||||||
|
Хранение данных |
Встроенная память: 100 файлов настроек |
||||||||||||
|

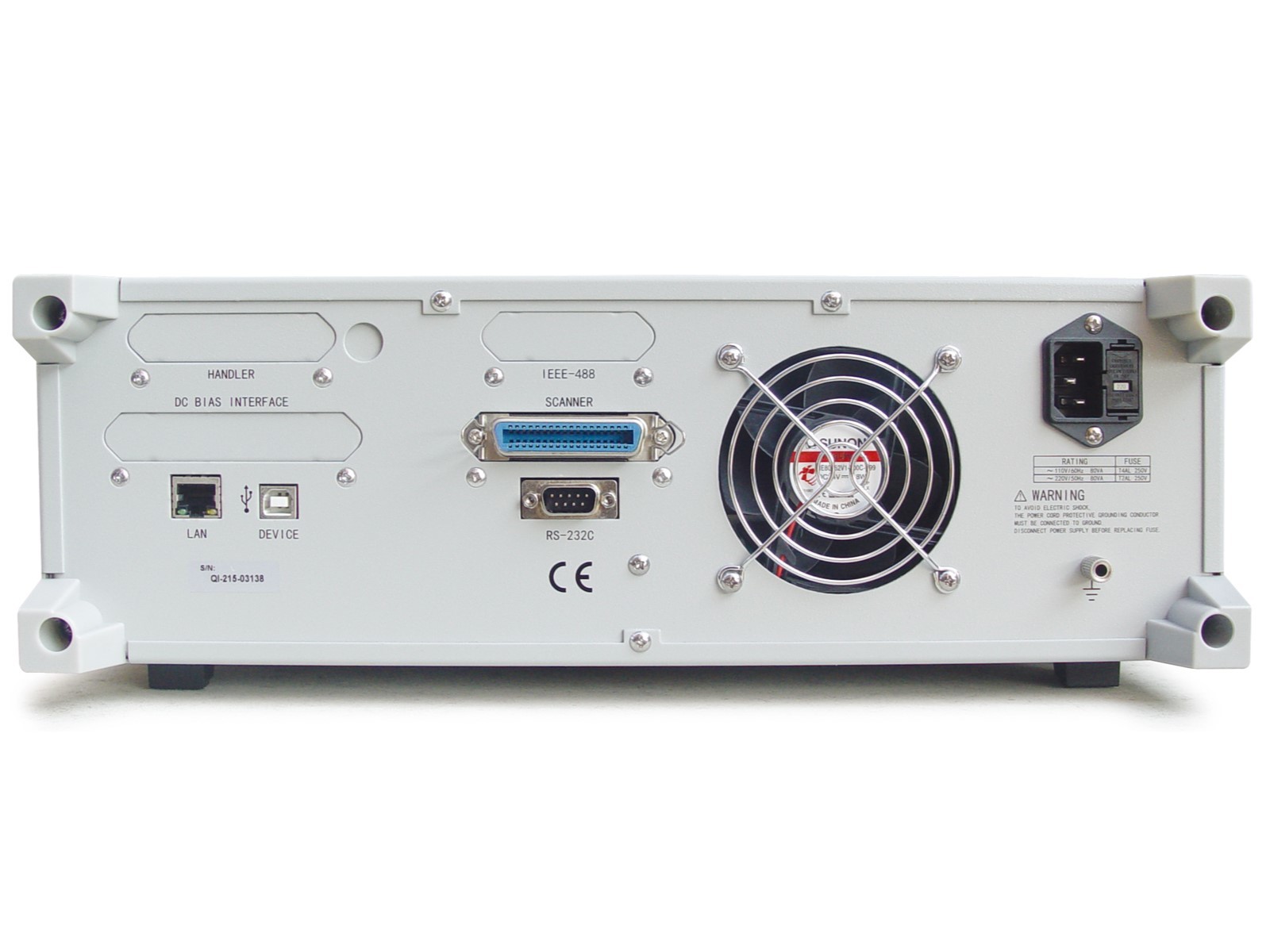

Интерфейсы |
Стандартно: RS232, LAN, SCANNER, USB HOST, USB DEVICE |
||||||||||||
|
Габариты |
400x132x385 мм |
||||||||||||
|
Вес |
13 кг |
||||||||||||
