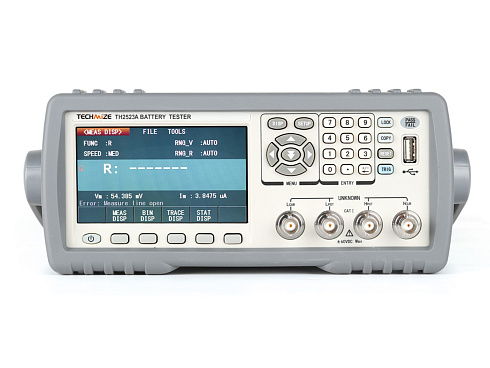

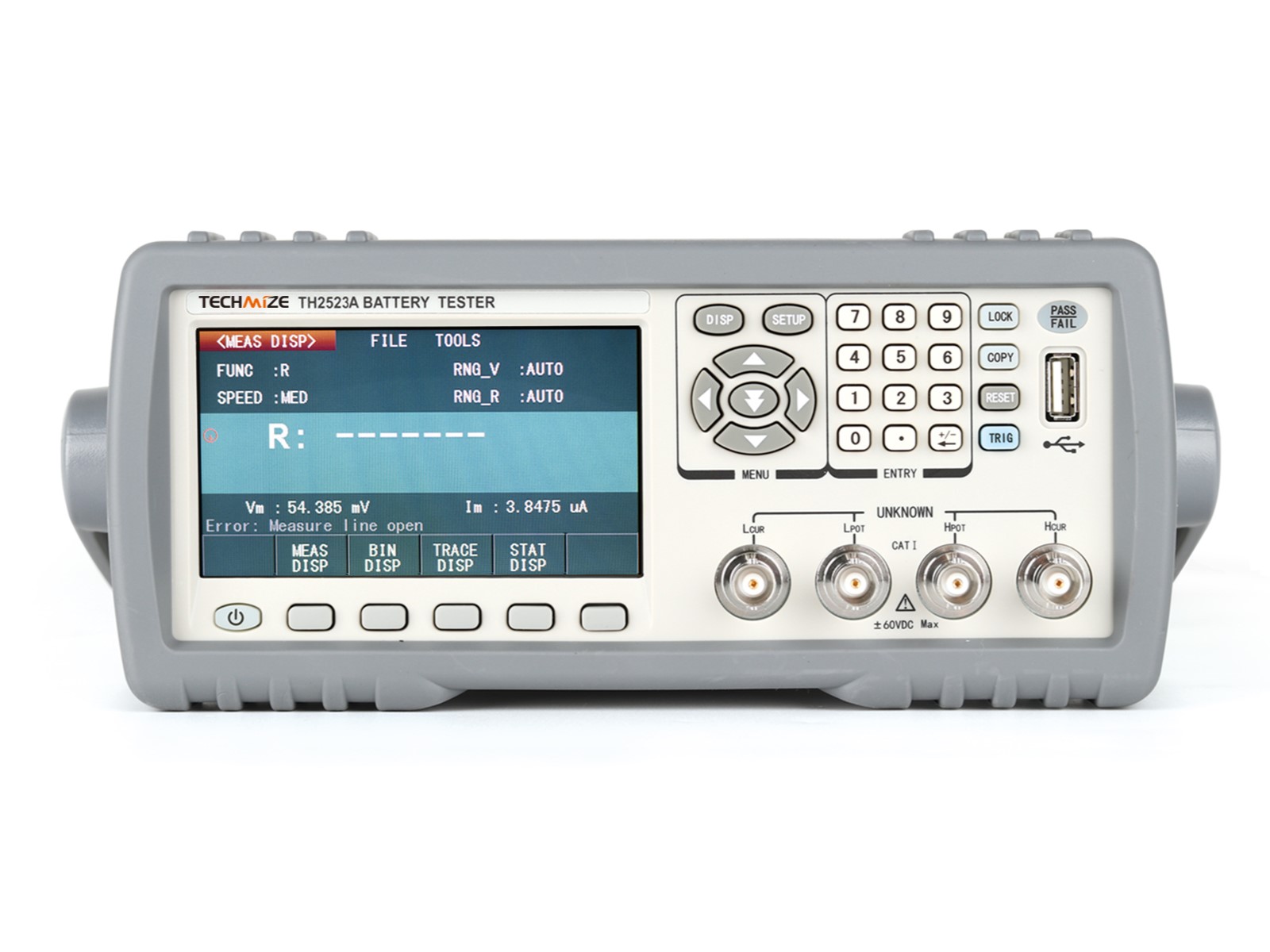

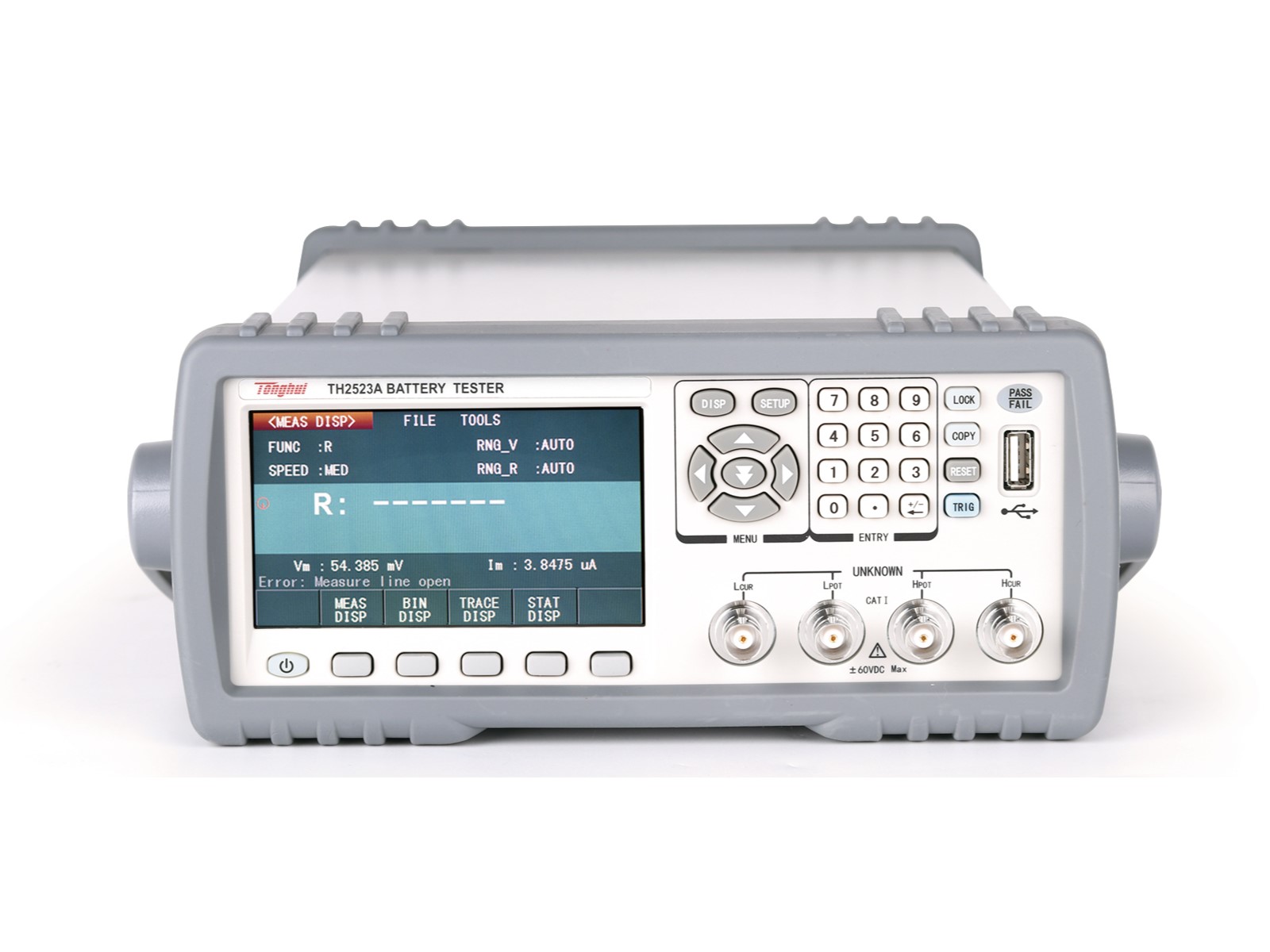

Источник постоянного тока частотой 1 кГц используется для устранения потенциальной ошибки термоэлектрической силы в тестируемом устройстве. Количество каналов 1. Напряжение 30 В/300 В, ток 10 мкА, сопротивление 1 мкОм...3.5 кОм, базовая погрешность 0.10%, максимальная скорость 50 измерений/сек. Измеряемые параметры/режимы R, V, R-V, Z-θ°, Z-θr, L-Q, L-R, R-X, R-Q. 4,3-дюймовый 480x272 24-битный цветной TFT-дисплей. Интерфейс: Handler, RS232, USB DEVICE, USB HOST, GPIB (опция). Размеры – 215x87x335 мм, вес – 3.6 кг.
Источник постоянного тока частотой 1 кГц используется для устранения потенциальной ошибки термоэлектрической силы в тестируемом устройстве.
Макс. испытательное напряжение 300 В (TH2523A) может удовлетворить требования высоковольтной батареи.
Точность измерения основного сопротивления 0,1%, диапазон 30 мОм - 3000 Ом может удовлетворить требования к испытаниям больших аккумуляторных батарей, батарей таблеточного типа, а также литиевых батарей большого типа с низким сопротивлением.
Высокая скорость тестирования может достигать 20 мс/время.
Соответствует требованиям испытаний ACR для общих компонентов.
TH2523 предоставляет несколько интерфейсов, которые предназначены для связи с ПК и дистанционного управления.
Особенности
- Несколько тестовых функций:
- 4-контактный тест, на тест не может влиять сопротивление измерительных проводов.
- Контактная проверка, для проверки контакта тестовых проводов при тестировании.
- Вычет отклонения (rel) и операция сравнения устраняют влияние базы на результат теста.
- Особенности тестера аккумуляторов:
- Базовая точность импеданса: 0,1%.
- Базовая точность напряжения: 0,1%.
- Минимальное разрешение импеданса: 1uΩ.
- Минимальное разрешение напряжения: 100 мкВ.
- Макс. скорость испытания 50 раз/с.
- Испытание источника постоянного переменного тока 1 кГц.
- Тест R, V, L, Z, θ.
- 24-битный цветной ЖК-дисплей размером 4,3 дюйма.
- Разрешение ЖК-дисплея 480×272.
- Прямой и Δ% дисплей.
- Функция контроля уровня тестового сигнала V, I.
- Графическое сканирование и анализ.
- Сравнение 10 ячеек, верхний предел, нижний предел, функция пропуска и сигнализации.
- Статистика, например, CpK, Cp и др.
- 100 групп файлов для хранения и загрузки.
- Информация на экране хранится на диске U.
- Автоматическое обновление через USB HOST.
- Возможность выбора китайской или английской операционной системы.
- Функция ножного переключателя.
- Интерфейс обработчика.
- RS232, USB HOST, USB Device, GPIB (опционально) для связи с ПК и дистанционного управления.
Применение
- Быстрая проверка батареек-таблеток, аккумуляторных батарей и т.п.
- Для мобильных телефонов, бытовой техники, электромобилей и велосипедов и т. д.
- Для проверки аккумуляторной батареи высокого напряжения.
- Для раннего тестирования аккумуляторов.
- Тест контактного сопротивления.
- Оценка деградации и срока службы аккумулятора.
- Онлайн-тест ИБП.
- Тест ESR суперконденсатора.
|
Параметр |
Значение |
|
|
Модель |
TH2523A |
|
|
Дисплей |
Устройство отображения |
4,3-дюймовый 480x272 24-битный цветной TFT-дисплей |
|
Отображаемая цифра |
R: медленно 5 цифр, макс. отображаемая цифра 35000; быстро, макс. отображаемая цифра 3500 |
|
|
Параметр |
R, V, RV, Z-θ°, Z-θr,LQ, LR, RX, RQ |
|
|
Базовая точность |
Р: 0,1%, V: 0,05% |
|
|
Источник тестового сигнала |
Частота |
Синусоидальная волна 1 кГц ± 0,2 Гц |
|
Постоянный ток |
100 мА/10 мА/1 мА/100 мкА/10 мкА |
|
|
Диапазон отображения |
R/ Z/ X |
1 мкОм—3,5 кОм |
|
DC V |
100 мкВ—350 В |
|
|
L |
0,2 нГн—1 Гн |
|
|
Q |
0,001—9999,9 |
|
|
θd (град) |
-179,99—179,99 |
|
|
θd (рад) |
-3,1416—3,1416 |
|
|
Математика |
Direct, ΔABS, Δ% |
|
|
Диапазон |
AC R |
30 МОм/300 МОм/3 Ом/30 Ом/300 Ом/3 кОм |
|
DC V |
30 В/300 В |
|
|
Макс. входное напряжение |
350 В |
|
|
Скорость теста |
FAST: 50 измерений/с |
|
|
Компаратор |
10 ячеек |
|
|
Режим диапазона |
Авто, удержание |
|
|
Режим триггера |
Внутренний, ручной, внешний, шинный |
|
|
Режим работы |
Проверка контактов испытательных проводов; монитор тока/напряжения тестируемого устройства; REL; короткий «0»; среднее значение 1-255; настройка задержки; графический анализ и сканирование; USB-накопитель; макс. 100 групп сохранения/загрузки файлов; статистика макс. 30000 данных |
|
|
Интерфейс |

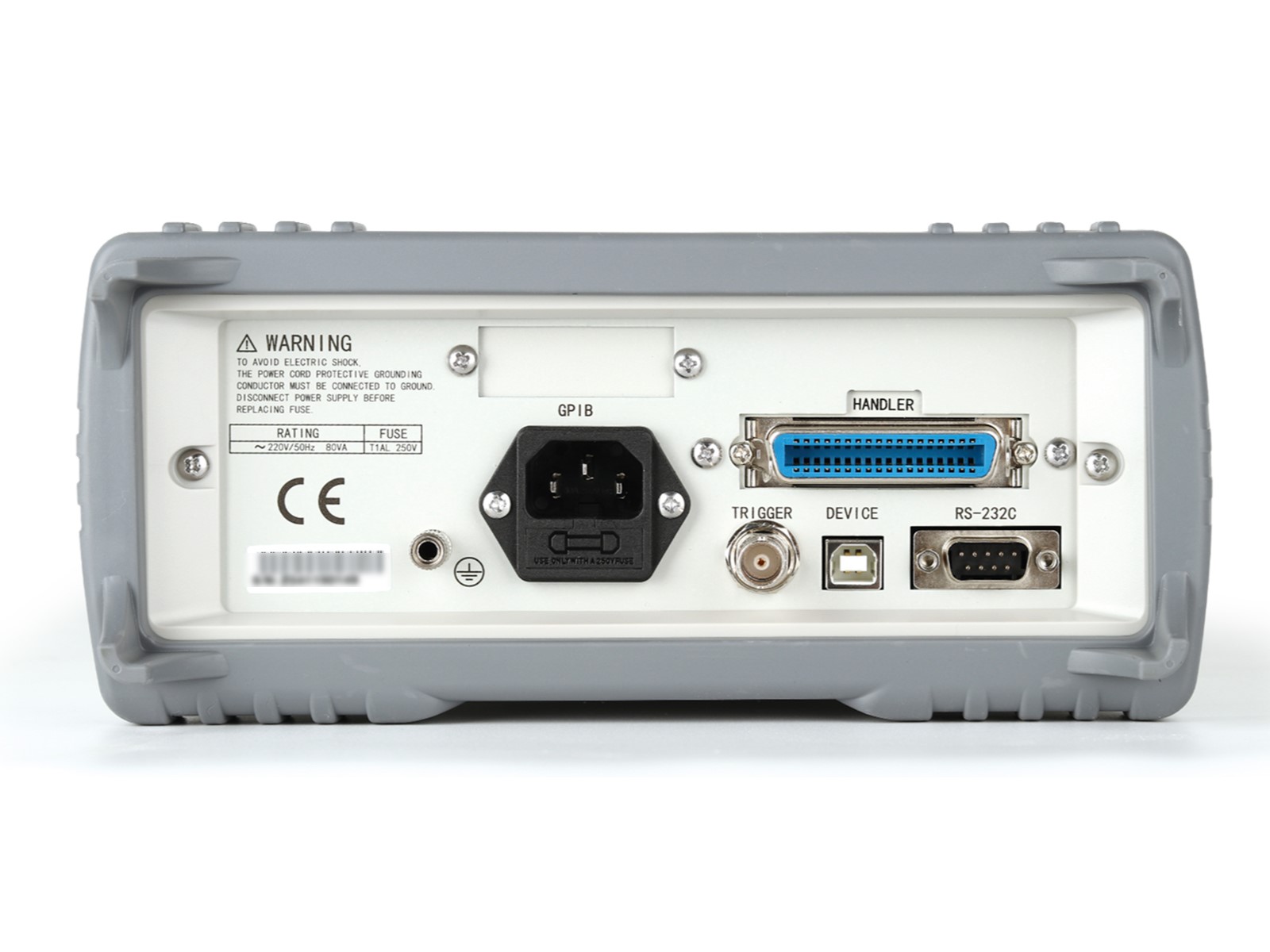

Handler, RS232, USB DEVICE, USB HOST, GPIB (опция) |
|
|
Операционная среда |
Температура |
0℃-40℃ |
|
Влажность |
≤90% RH |
|
|
Источник питания |
Напряжение |
100 В-120 В, 198 В-242 В |
|
Частота |
47 Гц–63 Гц |
|
|
Потребляемая мощность |
Макс.15 АВ |
|
|
Размеры (ШxВxГ) |
215x87x335мм |
|
|
Масса |
3,6 кг |
|
