4.3-дюймовый цветной ЖК-дисплей. 5,5 разрядов, отображение до 119 999 значений. Скорость тестирования до 1000 измерений в секунду. Отображение данных в виде гистограмм, бар-графиков и трендов. Возможность тестирования низкочастотных сигналов переменного тока до 3 Гц. Функция измерения емкости. Напряжение для тестирования диодов до 5 В. Возможность хранения данных до 10 000 записей. Интерфейсы: RS232, USB HOST, USB DEVICE, LAN, опционально – GPIB, HANDLER. Габариты – 235х105x320 мм, масса – не более 2.7 кг.
Функциональные возможности

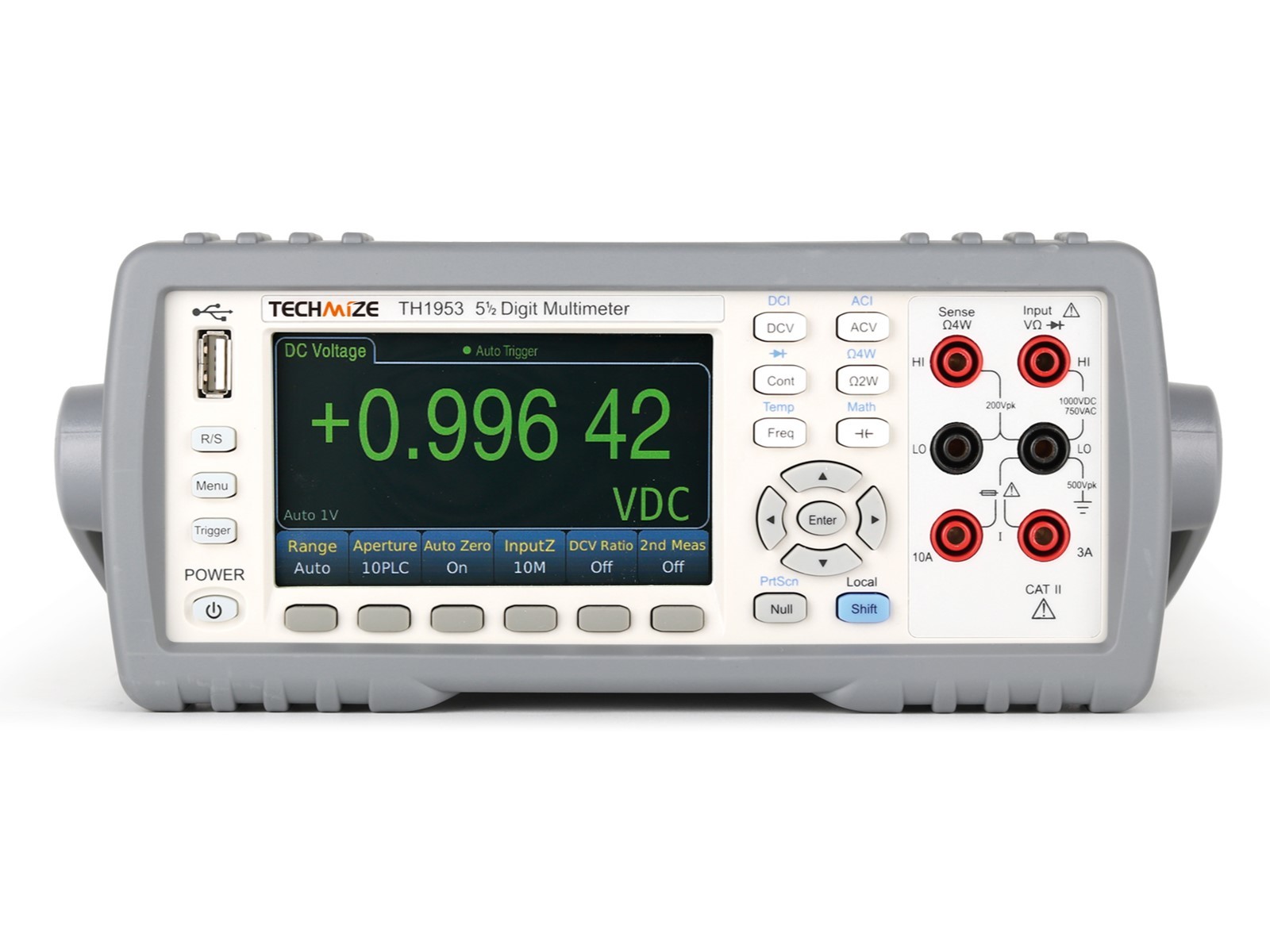

- 4.3- дюймовый цветной ЖК-дисплей
- Интерфейс на китайском и английском языках
- 5,5 разрядов, отображение до 119 999 значений
- Скорость тестирования до 1000 измерений в секунду
- Компактные размеры, удобство размещения
- Отображение данных в виде гистограмм, бар-графиков и трендов
- Возможность тестирования низкочастотных сигналов переменного тока до 3 Гц
- Функция измерения емкости • Напряжение для тестирования диодов до 5 В
- Возможность хранения данных до 10 000 записей
- Быстрое меню помощи на английском и китайском языках
Область применения
- Для оборудования рабочих мест на производственных линиях
- Для оборудования ремонтных мест
- Учебные лаборатории
- Для создания/оборудования автоматизированых тестовых систем
|
Параметр |
Значение |
|||
|
Модель |
TH1953 |
|||
|
Дисплей |
4.3-дюймовый цветной ЖК-дисплей |
|||
|
Отображение |
до 119 999 значений (5,5 разрядов) |
|||
|
Измеряемые параметры |
Напряжение постоянного тока, напряжение переменного тока, постоянный ток, переменый ток, сопротивление постоянному току, емкость, частота сигнала, пробивное напряжение, тестирование диода, температура |
|||
|
Режим отоб. |
Прямое считывание, гистограмма, бар-график, тренд |
|||
|
Скорость изм. |
До 1000 измерений в секунду |
|||
|
Математ. функц. |
Функция сброса, Мин./Макс., среднее, стандартное отклонение, дБВ, дБм |
|||
|
Общие характеристики |
Диапазон |
Режим запуска (триггера) |
Удержание показаний |
Допусковый контроль |
|
Авто/ручной |
Локально: AUTO / SINGLE / EXT |
Да |
HI (выше), Lo (ниже) и IN (в пределах), с сопровождение звуковым сигналов |
|
|
Тех. показатели |
Неопределенность измерений: ± (% от показания + % от диапазона), Tcal = 25°C |
|||
|
Параметры |
Диапазон измерений сигнала (фактическое значение) |
Частота сигнала |
Макс. основная погрешность Tcal = ± 5°C |
Макс. доп. темп. погрешность/°C |
|
Постоянное напряжение |
100.0000 мВ - 1000.000 В (TH196) |
0.010+ 0.005 |
0.0005 + 0.0001 |
|
|
Измерение напряжения (с функцией True RMS) |
100.000 мВ - 750.000 В |
3 - 5 Гц |
1.00 + 0.03 |
0.100 + 0.003 |
|
5 - 10 Гц |
0.38 + 0.03 |
0.035 + 0.003 |
||
|
10 Гц - 20 кГц |
0.10 + 0.03 |
0.005 + 0.003 |
||
|
20 - 50 кГц |
0.15 + 0.05 |
0.011 + 0.005 |
||
|
50 - 100 кГц |
0.63+ 0.08 |
0.060 + 0.008 |
||
|
100 - 300 кГц |
4.00 + 0.50 |
0.200 + 0.020 |
||
|
Сопр. пост. току |
10 Ом - 100 МОм, уровень: 10 мA - 500 нA |
0.030 + 0.004 |
0.0006 + 0.0001 |
|
|
Постоянный ток |
100 мкА - 100 мА |
0.050 + 0.008 |
0.0020 + 0.0005 |
|
|
1 A |
0.100 + 0.010 |
0.0050 + 0.0010 |
||
|
3 A |
0.200 + 0.020 |
0.0050 + 0.0020 |
||
|
10 A |
0.200 + 0.010 |
0.0050 + 0.0010 |
||
|
Переменный ток |
100 мкА - 1 А |
3 кГц - 5 кГц |
0.20 + 0.04 |
0.015 + 0.006 |
|
5 кГц - 10 кГц |
0.20 + 0.04 |
0.030 + 0.006 |
||
|
3 A |
3 Гц - 5 кГц |
0.25 + 0.04 |
0.015 + 0.006 |
|
|
5 кГц - 10 кГц |
0.25 + 0.04 |
0.030 + 0.006 |
||
|
10 A |
3 Гц - 5 кГц |
0.3 + 0.04 |
0.015 + 0.006 |
|
|
5 кГц - 10 кГц |
0.3 + 0.04 |
0.030 + 0.006 |
||
|
Индикатор счетчика частоты |
3 Гц - 10 Гц |
0.100 |
0.0002 |
|
|
10 Гц - 100 Гц |
0.030 |
0.0002 |
||
|
100 Гц - 1 MГц |
0.010 |
0.0002 |
||
|
Прямоугольный сигнал |
0.010 |
0.0002 |
||
|
Диод |
5 В,тестовый сигнал :1 мA |
0.020 + 0.030 |
0.0010 + 0.0020 |
|
|
На пробой |
1 кОм,тестовый сигнал :1 мА |
0.030 + 0.030 |
0.0010 + 0.0020 |
|
|
Емкость |
1.0000 нФ |
1.0 + 0.5 |
0.02 |
|
|
10.000 нФ - 1.0000 мФ |
0.5 + 0.1 |
0.02 |
||
|
10.000 мФ |
1.0 + 0.5 |
0.02 |
||
|
Температура |
PT100 (DIN/ IEC 751) |
± 0.05°C |
||
|
5 кОм Термистор |
± 0.10°C |
|||
|

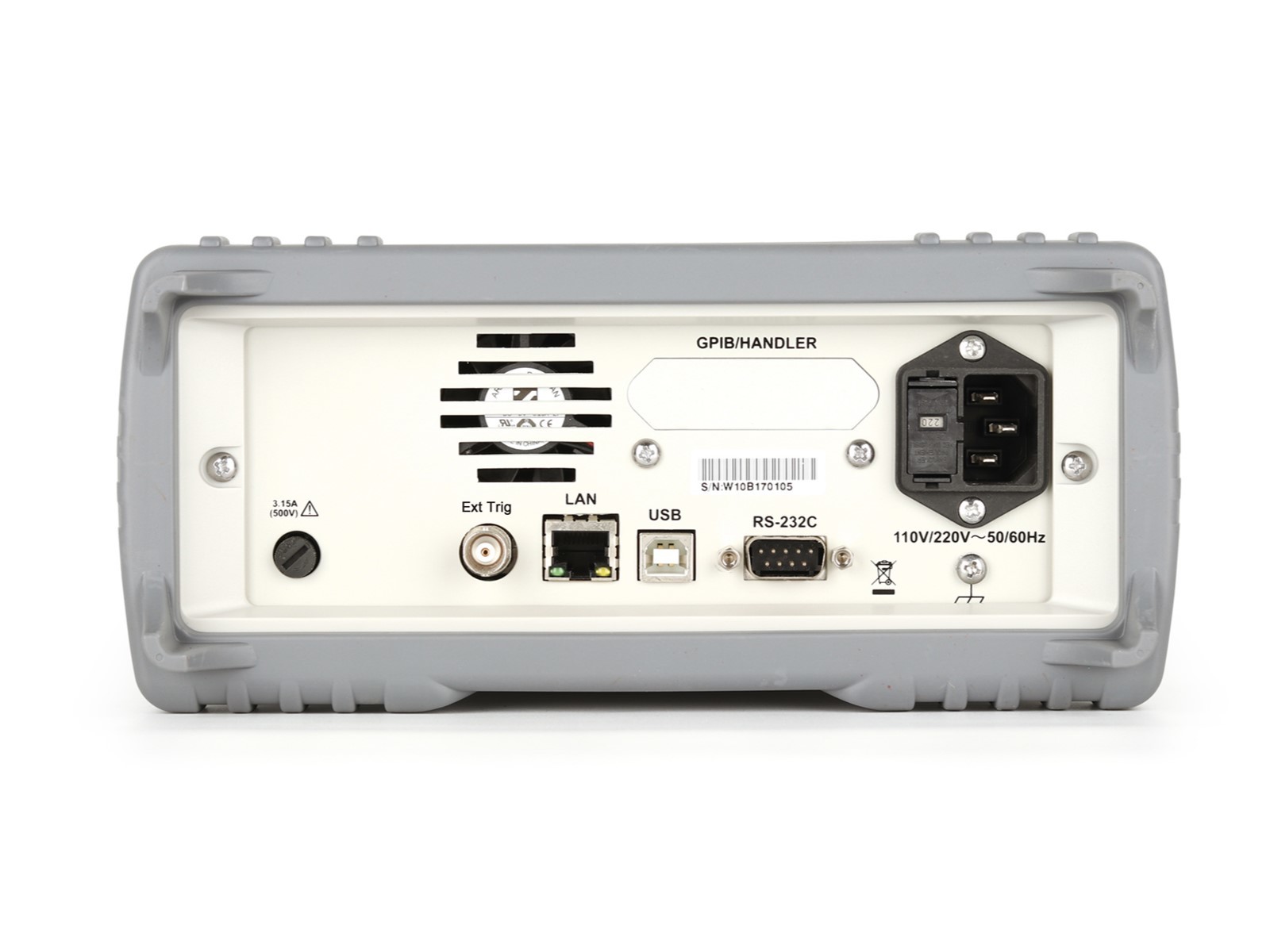

Интерфейсы |
RS232, USB HOST, USB DEVICE, LAN |
|||
|
Габариты |
Общие, мм: 235(Ш)х105(В)x320(Д) |
|||
|
Масса |
не более 2.7 кг |
|||
