5-дюймовый емкостный сенсорный экран, разрешение 800x480. Регулируемое испытательное напряжение до 1000 В, максимальный испытательный ток 2.4 мА. Диапазон испытания сопротивления 10 кОМ-100 ГОм. Самое быстрое одиночное испытание около 50 мс. Интерфейс: USB DEVICE, RS232C, EXT. I/O, Analog Output, USB-HOST. Область применения: тест на характеристики материалов, тестирование тока утечки и сопротивления изоляции электронных компонентов; новые энергетические батареии; тест на микрокороткое замыкание аккумуляторных элементов, тест на сопротивление изоляции.
Особенности

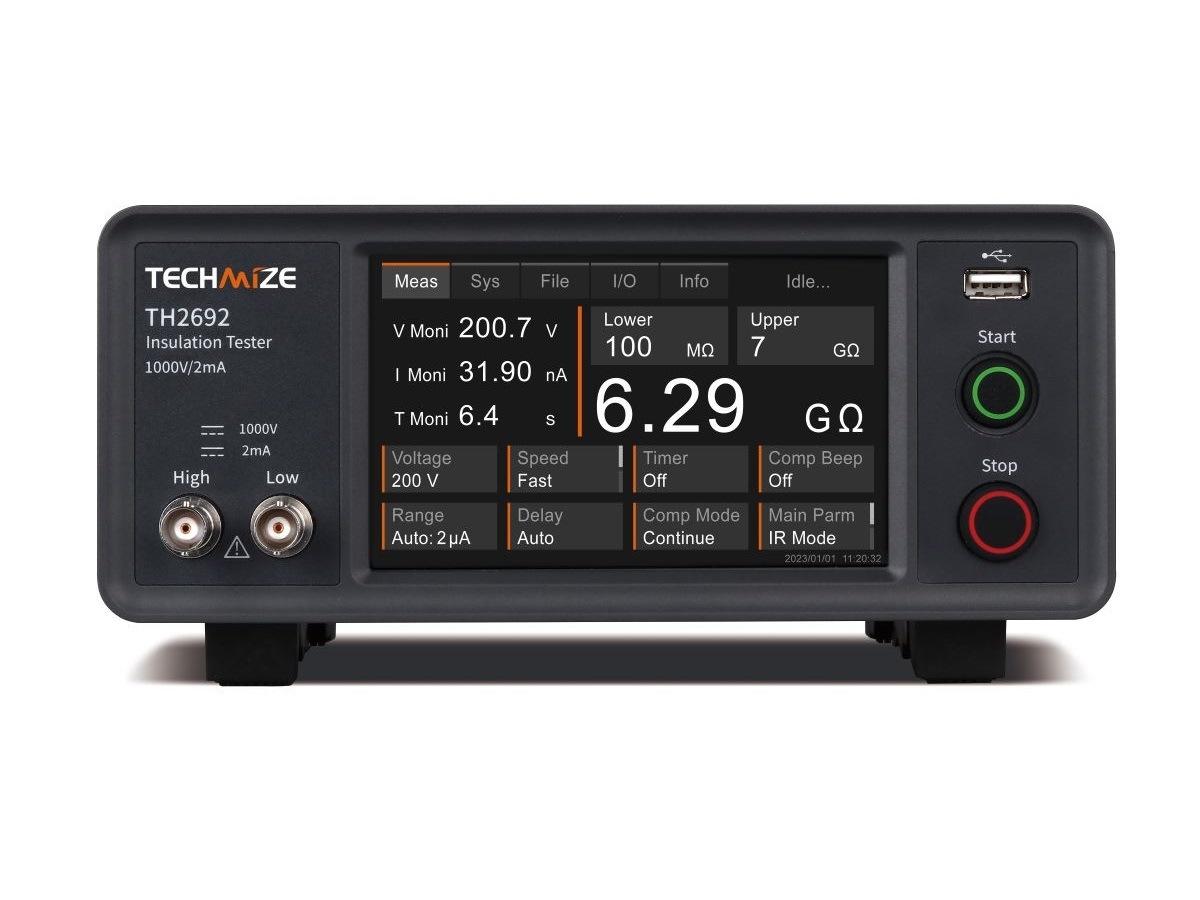

- 5-дюймовый емкостный сенсорный экран, разрешение 800x480.
- Регулируемое испытательное напряжение до 1000 В, максимальный испытательный ток 2,4 мА.
- Диапазон испытания сопротивления 10 кОМ-100 ГОм.
- Самое быстрое одиночное испытание около 50 мс.
- Сопротивление и ток можно сортировать и оценивать.
- Функция испытания четырехконцевых контактов.
- Функция испытания короткого замыкания (испытание микрокороткого замыкания батареи).
- 16 тестовых файлов для быстрого переключения между различными условиями испытания.

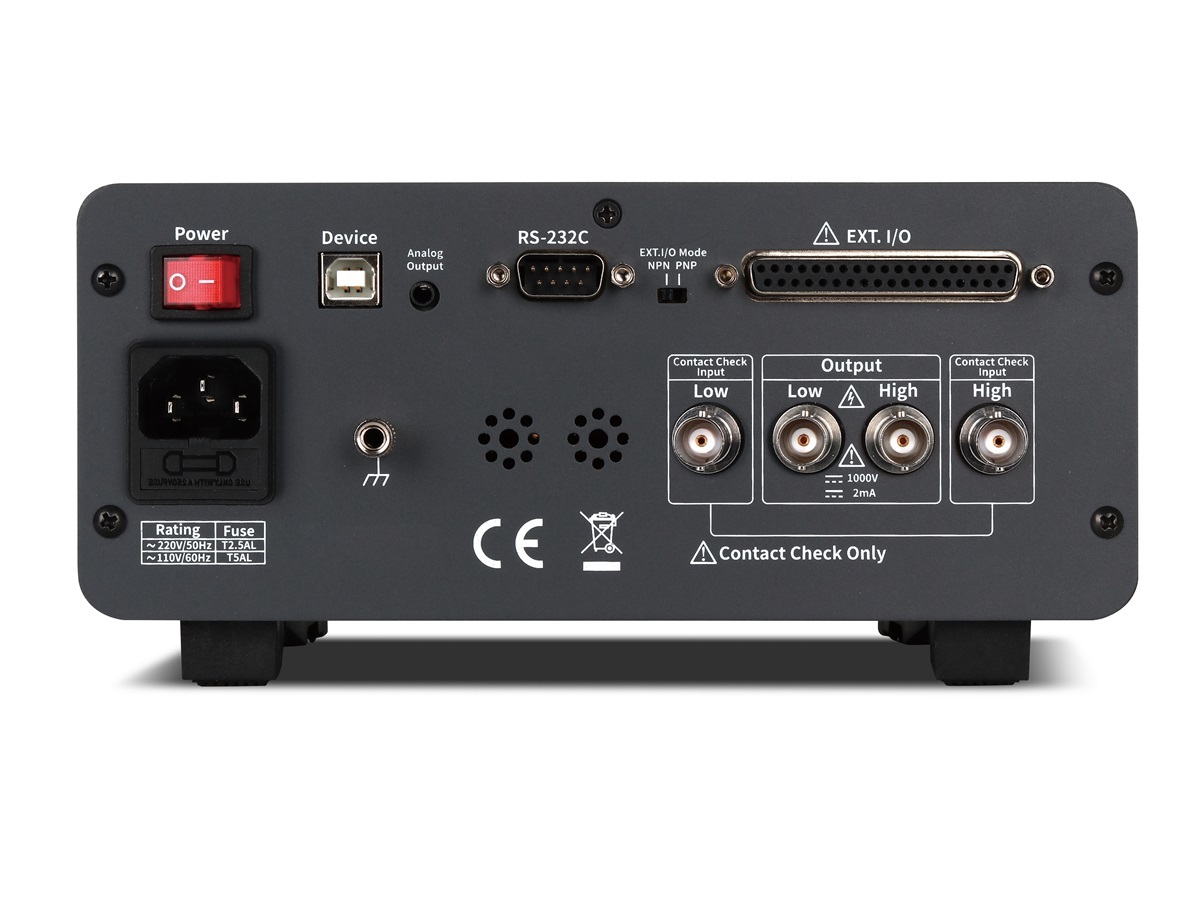

- Интерфейс: USB DEVICE, RS232C, EXT. I/O, Analog Output, USB-HOST.
Применение
- Тест на характеристики материалов:
Полупроводники, наноматериалы, полимерные материалы, диэлектрические материалы, электрохимические материалы, сегнетоэлектрические материалы, графен, керамика, биоматериалы, резина, тонкие пленки, металлы, органические материалы и т. д.
- Тестирование тока утечки и сопротивления изоляции электронных компонентов:
Конденсаторы, резисторы, диоды, транзисторы, датчики, типы TFT и CNT, оптоэлектронные устройства, наноустройства, солнечные элементы, переключатели, реле и т. д.
- Новые энергетические батареи:
Тест на микрокороткое замыкание аккумуляторных элементов, тест на сопротивление изоляции.
- Определение характеристик полупроводников и других устройств.
|
Параметр |
Значение |
||||
|
Модель |
TH2692 |
||||
|
Дисплей |
Монитор |
5-дюймовый ёмкостный сенсорный экран с пользовательским интерфейсом на китайском и английском языках |
|||
|
Разрешение измерения |
3 ¾ |
||||
|
Измерение сопротивления |
Диапазон измерений |
10 кОм-100 ГОм |
|||
|
Точность измерения |
I > 100 нА |
±2% reading |
|||
|
10 нА < I ≤ 100 нА |
±5% reading |
||||
|
1 нА < I ≤ 10 нА |
±25% reading |
||||
|
Разрешение дисплея |
R < 1 ГОм |
3 ¾ digit |
|||
|
1 ГОм ≤ R < 10 ГОм |
2 decimal places |
||||
|
R ≥ 10 ГОм |
1 decimal place |
||||
|
Выходное напряжение |
Диапазон настройки |
25 В-1000 В |
|||
|
Настройка разрешения |
1 В |
||||
|
Точность вывода |
1% заданного напряжения ±1 В |
||||
|
Точность считывания |
1% заданного напряжения ±1 В |
||||
|
Разрешение дисплея |
25 В ≤ заданное напряжение < 40 В |
0,01 В |
|||
|
40 В ≤ заданное напряжение < 400 В |
0,1 В |
||||
|
400 В ≤ заданное напряжение ≤ 1000 В |
1 В |
||||
|
Диапазон |
2мА |
200 мкА |
20 мкА |
2 мкА |
|
|
Измерение тока |
Диапазон испытаний |
220 мкА - 2,4 мА |
22 мкА-220 мкА |
2.2 мкА-22 мкА |
0-2,2 мкА |
|
Разрешение дисплея |
3 ¾ |
||||
|
Скорость тестирования |
Диапазон |
2 мА |
200 мкА |
20 мкА |
2 мкА |
|
Быстрая |
30-50 мс |
80 мс |
|||
|
Средняя |
200 мс |
||||
|
Медленная |
500 мс |
||||
|
Функции компаратора |
Верхний и нижний пределы сопротивления, верхний и нижний пределы тока |
||||
|
Диапазоны |
Авто, 2 мА, 200 мкА, 20 мкА, 2 мкА |
||||
|
Интерфейсы |
RS232C, USB DEVICE, USB HOST, EXT.I/O, Analog |
||||
|
Объем памяти |
До 16 тестовых файлов внутри прибора |
||||
|
Рабочая температура и влажность |
0°C-40°C, относительная влажность менее 80% |
||||
|
Источник питания |
Переменный ток: 90–121 В (60 Гц) или 198–242 В (50 Гц), 50/60 Гц |
||||
|
Мощность |
25 ВА |
||||
