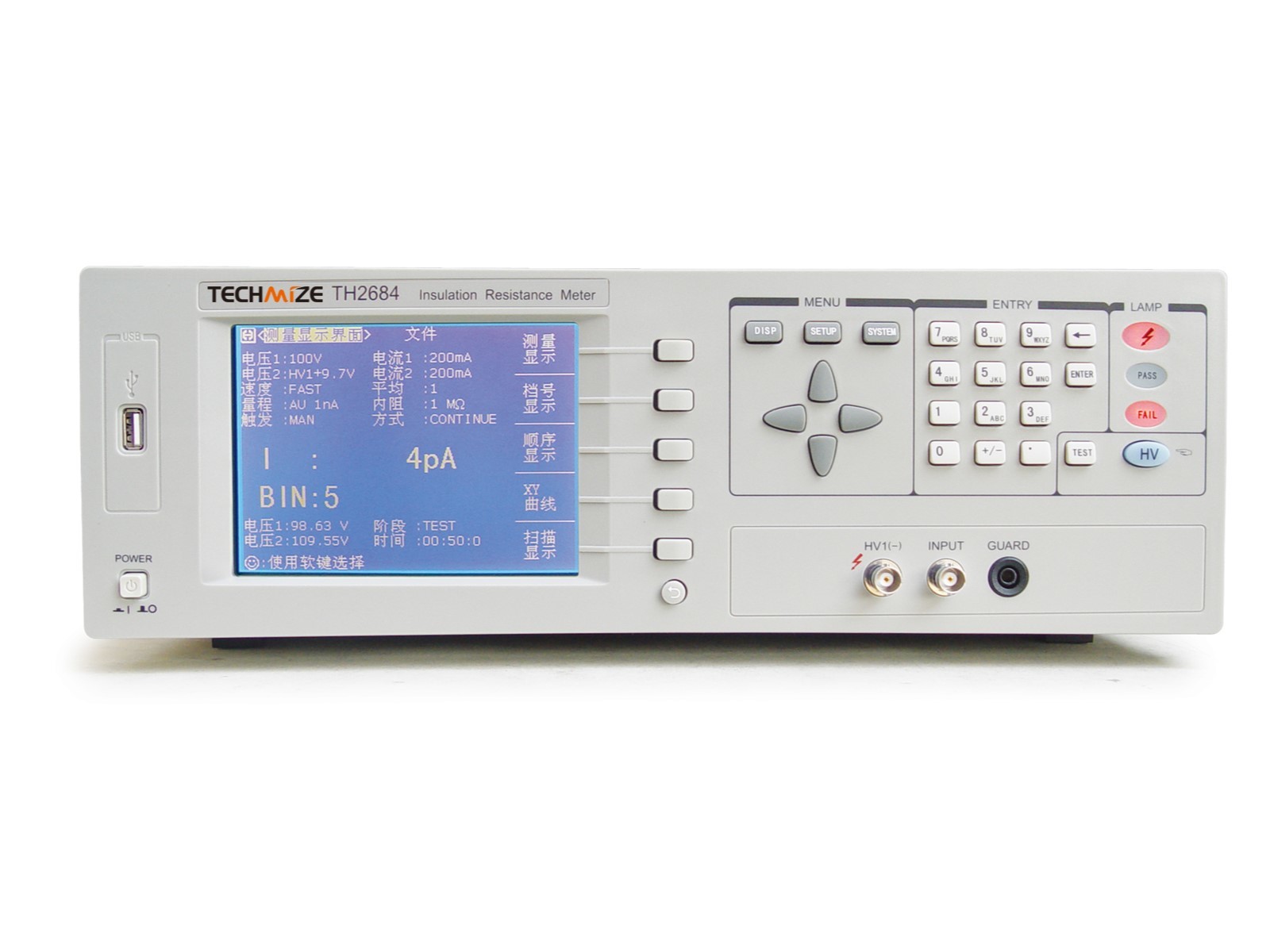

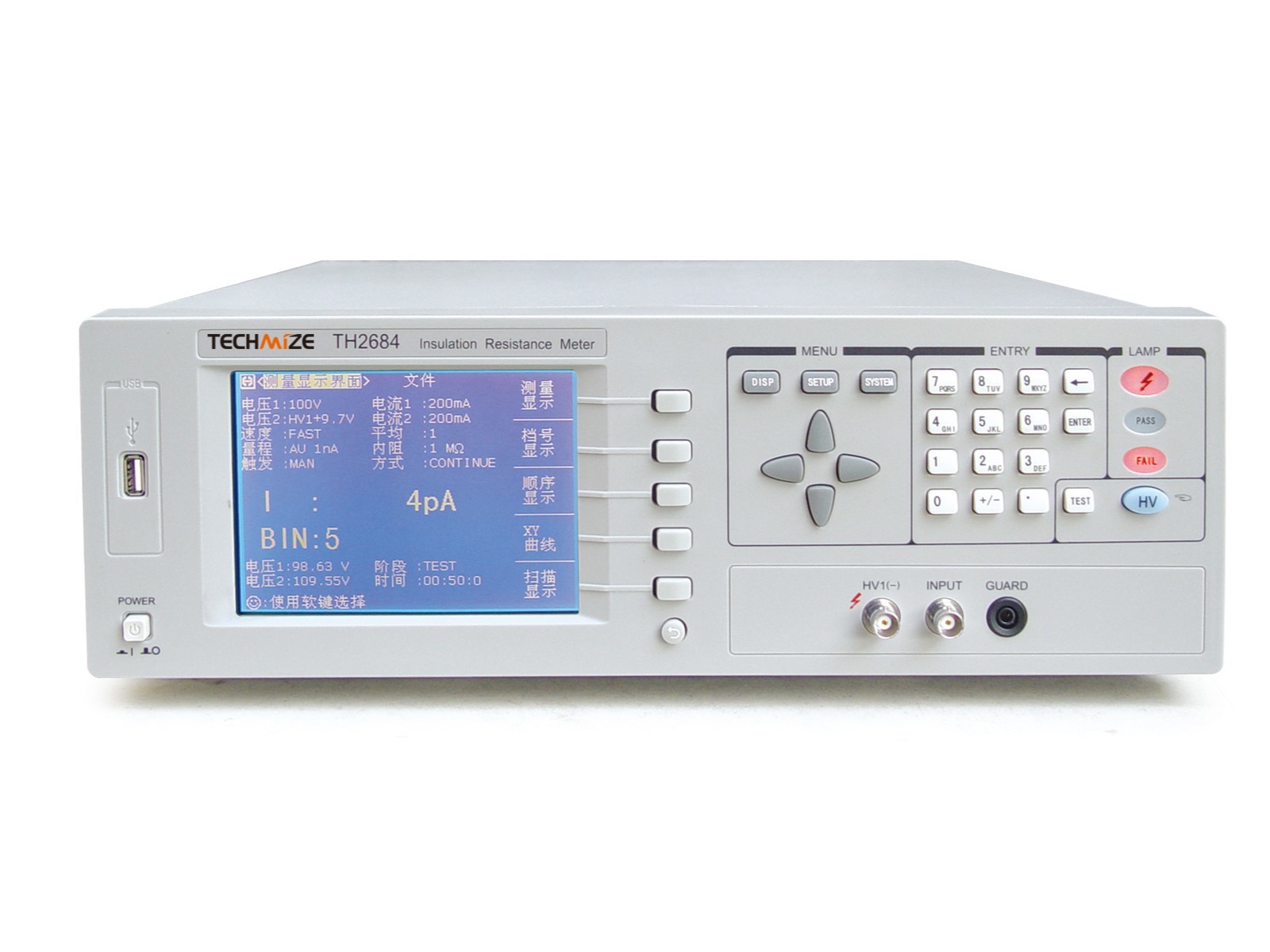

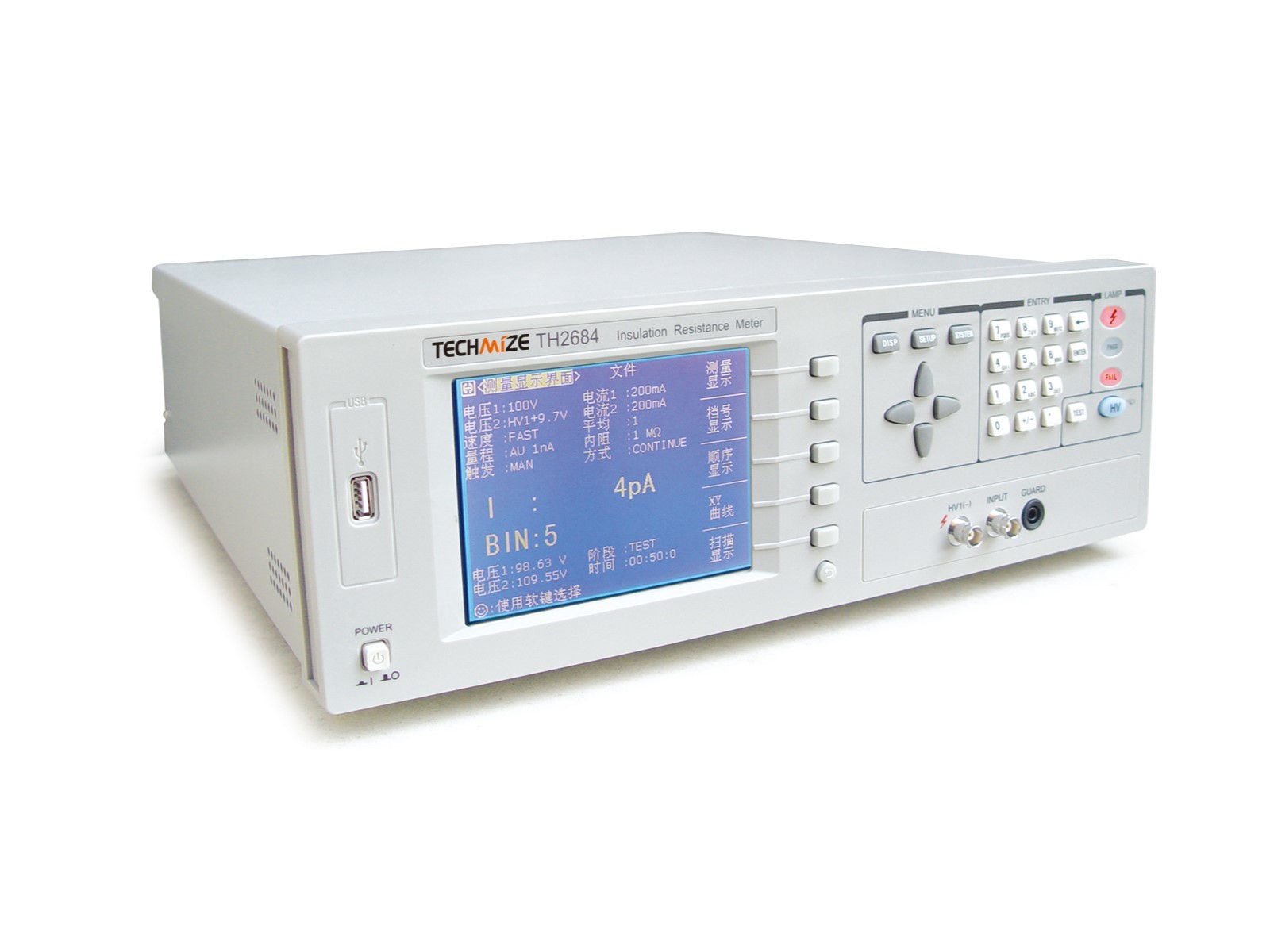

Измеритель сопротивления изоляции TH2684

Высокоточный измеритель сопротивления изоляции TH2684/TH2684A — это интеллектуальный измерительный прибор, который используется для быстрого измерения свойств изоляции электронных деталей и компонентов, диэлектрических материалов, оборудования, кабелей и т. д. Большой ЖК-дисплей и удобное меню облегчают работу.

Этот прибор специально разработан для тестирования сопротивления изоляции конденсаторов. TH2684/TH2684A позволяет выполнять быстрые измерения следующими методами:

1. Выбираемое внутреннее входное сопротивление: если ток больше 10 нА, можно использовать только входное сопротивление 10 кОм; если ток ниже 10 нА, можно выбрать для тестирования сопротивление 10 кОм или 1 МОм.
2. Благодаря встроенному выходу двойного напряжения TH2684 может заряжать большие конденсаторы. Благодаря выходу двойного напряжения TH2684 способен выдавать напряжение предварительной зарядки до 500 В, 200 мА. В режиме следования за напряжением напряжение предварительной зарядки следует за выходным тестовым напряжением и может быть точно отрегулировано. Вышеуказанные функции обеспечивают идеальную зарядку емкостных материалов.
3. TH2684A может выдавать напряжение 1000 В, 100 мА для полной зарядки емкостного материала. Кроме того, пользователь может программировать шаги измерения последовательности (до 18 шагов) на TH2684/TH2684A. Например, можно запрограммировать шаги заряда, ожидания, тестирования и разряда. Каждый шаг может длиться до 100 с.

TH2684/TH2684A имеет уникальную функцию обнаружения контакта. Для емкостных материалов, таких как конденсаторы и кабели, функция обнаружения контакта может обнаружить контакт тестируемых компонентов. Более того, эта функция обнаружения не увеличит время тестирования.

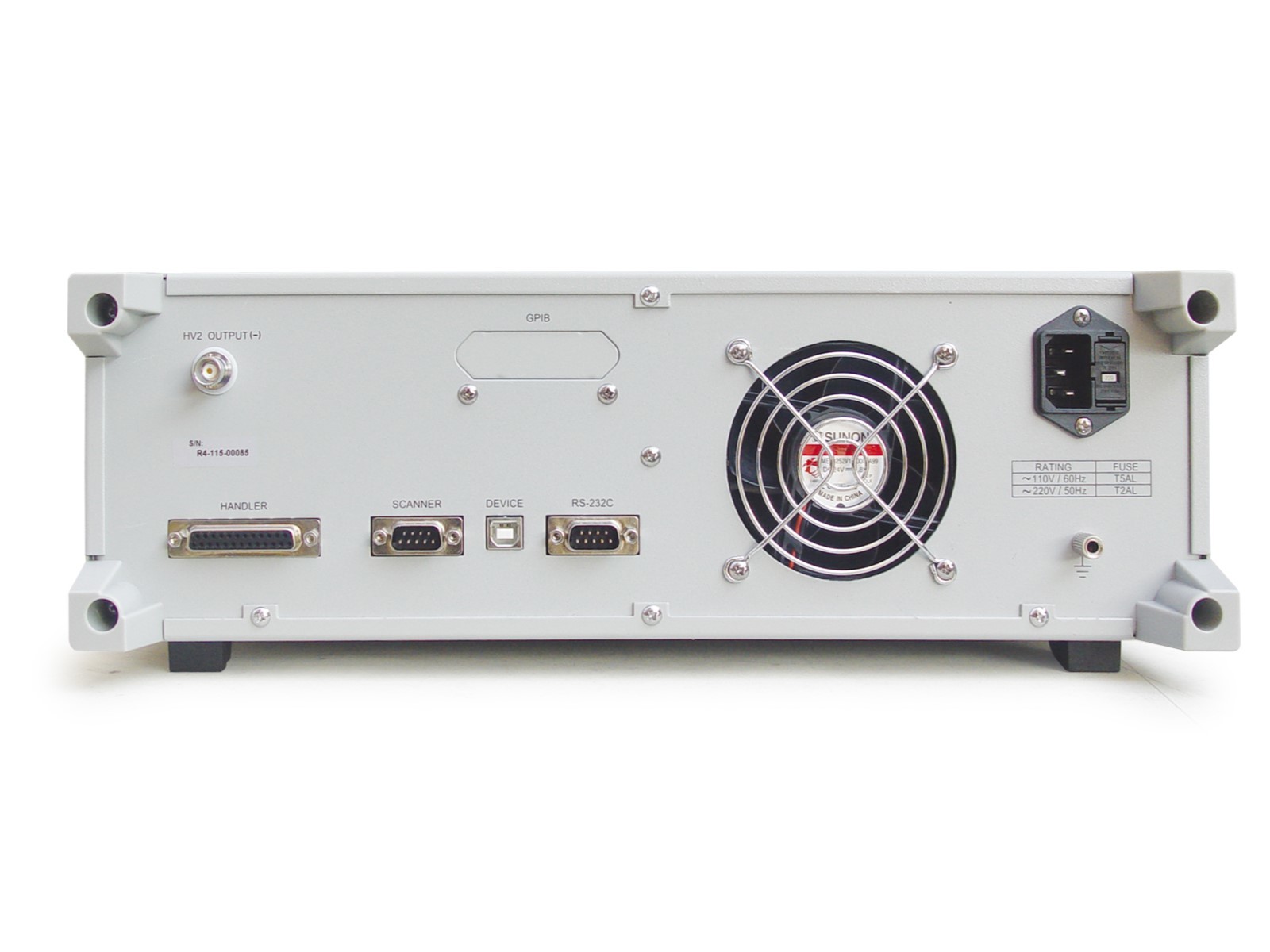

TH2684 оснащен интерфейсами RS232, USB DEVICE, SCANNING и Handler. Интерфейс Handler обеспечивает удобство для автоматической системы тестирования; интерфейс SCANNING полезен для массового измерения компонентов. Пользователь может использовать сканер для ускорения измерения компонентов.

Особенности

• ЖК-дисплей с точечно-матричным дисплеем 320×240.
• Мощная функция зарядки.
• Высокая скорость измерения: 100 измерений/сек.
• Высокая точность измерения: ±2% (< 1ТОм).
• Функция обнаружения контакта для емкостных компонентов.
• Диапазон измерений: TH2684: от 10 кОм до 50 ТОм, TH2684A: от 10 кОм до 100 ТОм.
• Испытание на сверхнизкий ток утечки: минимальный ток 10 пА, точность: 2% ±2 пА.
• Напряжение измерения: TH2684: 10 В – 500 В, двойной выход TH2684A: 10 В – 1000 В, один выход.
• Можно установить два выхода (выход напряжения предварительной зарядки и выход тестового напряжения).
• Выходное напряжение предварительной зарядки может быть установлено для соответствия выходному напряжению тестирования и может быть точно настроено на напряжение тестирования. Также напряжение предварительной зарядки может быть установлено для работы в независимом режиме.
• Если испытательный ток составляет менее 10 нА, внутреннее входное сопротивление можно выбрать в диапазоне от 10 кОм до 1 МОм, чтобы обеспечить быстрое и точное тестирование.
• Ток заряда: TH2684: 2 мА, 25 мА, 200 мА по выбору, TH2684A: 2 мА, 25 мА, 100 мА по выбору.
• 7 диапазонов тока, ручной или автоматический режим выбора диапазона.
• Функция сравнения 4-х ячеек.
• Программируемый режим тестирования последовательности.
• Тестирование и отображение кривых RT и IT.
• Автоматическое сохранение параметров настройки.
• Печать экрана для сохранения в виде файла BMP на диске U.
• Автоматическое обновление прошивки с помощью U-диска.
• Возможность выбора китайского и английского интерфейса управления.
• Достижение автоматической системы тестирования с помощью интерфейса Handler.
• Возможность дистанционного управления через интерфейс RS232C и USB-устройства.
• Поддержка интерфейса сканирования для массовых тестов.
