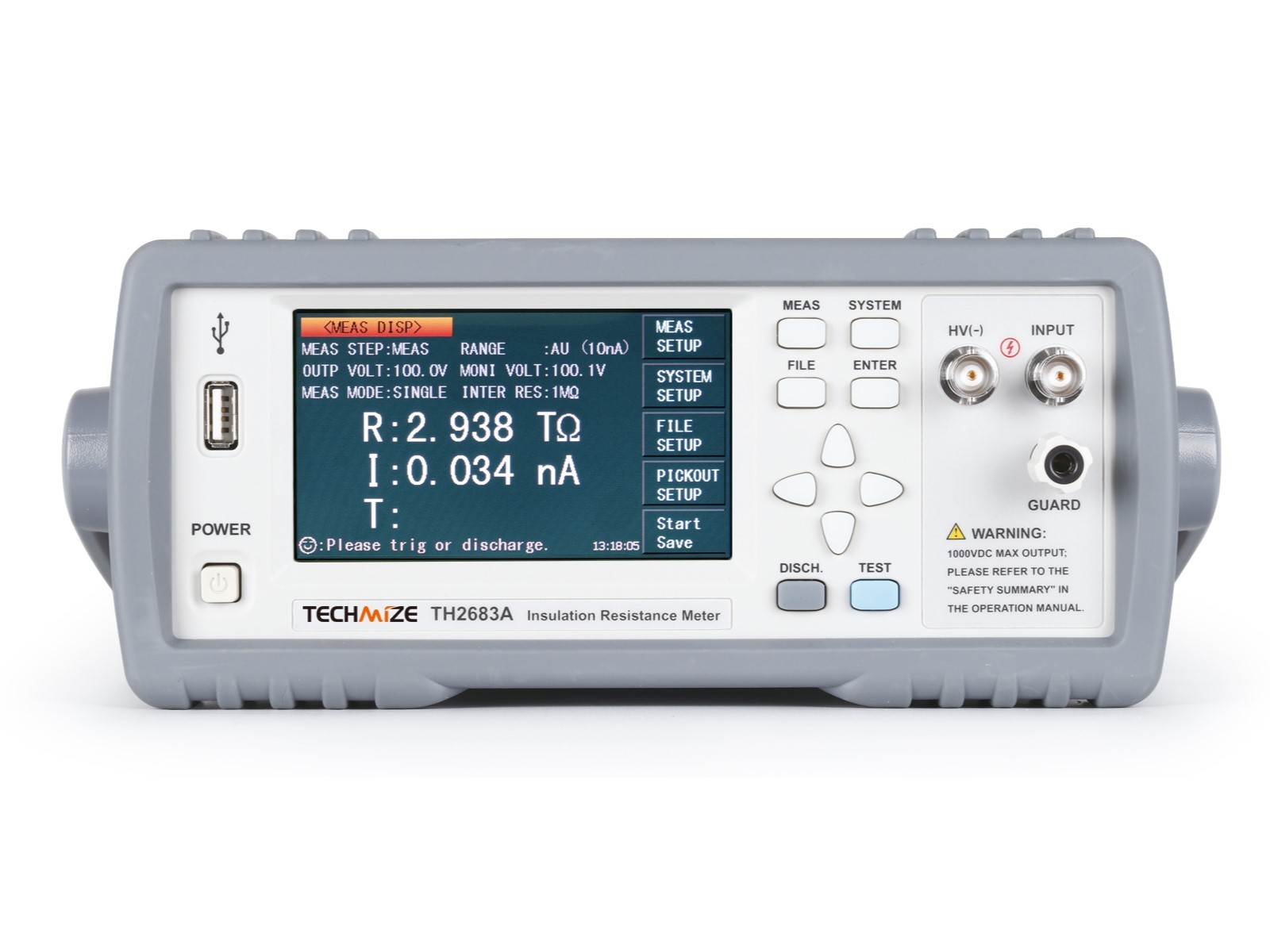

Диапазоны испытательных напряжений: 1 – 1000 В. Диапазон измерений сопротивления изоляции: 100 КОм – 10 ТОм. Одновременная индикация измерений сопротивления изоляции и тока утечки. 24-разрядный, 4,3-дюймовый сенсорный ЖК-экран с разрешением 480 × 272. Высокая скорость измерения: 30 мс. 6 диапазонов, измерений с ручным или автоматическим выбором. Функции: установка нуля; обнаружение контактов для емкостных компонентов; допусковый контроль по 4 ячейкам памяти (BIN): 3 ячейки для PASS и 1 ячейка для FAIL; запуск с помощью ножного переключателя. Интерфейсы: RS232, USB HOST, USB DEVICE, HANDLER. Область применения: высокоомные резисторы; сопротивление и ток утечки конденсаторов, различных диэлектрических материалов, оборудования, проводов и кабелей; проверка изоляции в соответствии с правилами техники безопасности. Габариты – 235×105×360 мм, масса – 3.6 кг.
Особенности
- Диапазоны испытательных напряжений: 1 – 1000 В
- Диапазон измерений сопротивления изоляции: 100 КОм – 10 ТОм
- Одновременная индикация измерений сопротивления изоляции и тока утечки
- 24-разрядный, 4,3-дюймовый сенсорный ЖК-экран с разрешением 480 × 272
- Функция установки нуля
- Функция обнаружения контактов для емкостных компонентов
- Высокая скорость измерения: 30 мс
- Программирование режимов измерений
- 6 диапазонов, измерений с ручным или автоматическим выбором
- Функция допускового контроля по 4 ячейкам памяти (BIN): 3 ячейки для PASS и 1 ячейка для FAIL
- 20 файлов конфигурации могут храниться во внутренней памяти или на USB-диске
- Данные измерений можно сохранить на USB-диске
- Автоматическое обновление встроенного ПО с помощью USB-диска
- Языки интерфейса: английский, китайский
- Дистанционное управление с помощью интерфейсов RS232C, USB, HANDLER
- Функция запуска с помощью ножного переключателя
Применение
- Высокоомные резисторы
- Сопротивление и ток утечки конденсаторов, различных диэлектрических материалов, оборудования, проводов и кабелей
- Проверка изоляции в соответствии с правилами техники безопасности
|
Параметр |
Значение |
|
|
Модель |
ТН8602-2 |
|
|
Количество контактов |
128 |
|
|
Схема подключения |
4-проводная |
|
|
Type-C |
- |
|
|
Проводимость/переходное поведение |
1 мОм-50 Ом |
|
|
Обрыв/короткое замыкание |
1 кОм-50 кОм |
|
|
Тест диода |
0-10 В |
|
|
Тест ёмкости |
10 пФ-1 мФ |
|
|
DCR |
10 мОм-1 МОм |
|
|
Устойчивость к переменному току |
Напряжение |
1000 В |
|
Ток |
5 мА |
|
|
Устойчивость к постоянному току |
Напряжение |
1500 В |
|
Ток |
5 мА |
|
|
Сопротивление изоляции |
Напряжение |
1500 В |
|
Сопротивление |
1 ГОм |
|
|
Интерфейс |
Стандарт |
RS232, USB HOST, USB DEVICE, HANDLER |
|
Опция |
GPIB, RS485 |
|
|
Размер |
425x177x355 мм |
|
|
Вес |
7.5 кг |
|
