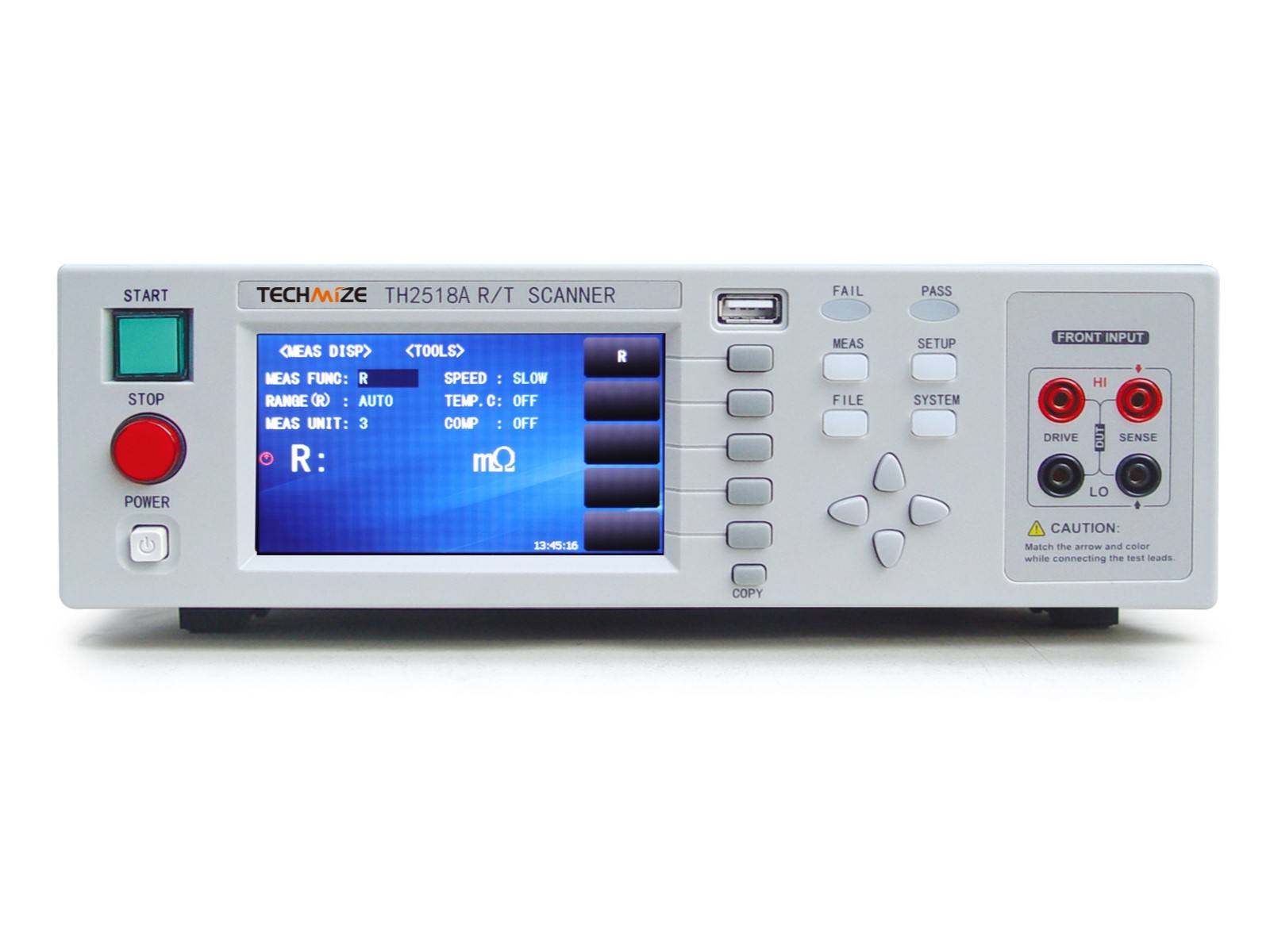

Измеритель сопротивления постоянного тока. 4,3-дюймовый 24-цветной сенсорный ЖК-экран с разрешением 480 × 272 пикселей. Измерение сопротивления по 90 каналам. Максимальная скорость тестирования до 600 выборок в секунду. Погрешность измерения сопротивления: 0,05%; минимальное разрешение: 10 мкОм. Программирование отдельного канала. Функции захвата экрана в один клик, регистрации данных. Вывод результатов измерений для каждого канала. Область применения: тестирование компонентов, кабелей и соединителей, материалов, систем электротранспорта. Габариты составляют 280×88×440 мм, масса – не более 7.5 кг.
Особенности
- 4,3-дюймовый 24-цветной сенсорный ЖК-экран с разрешением 480 × 272 пикселей
- Интерфейс на китайском и английском языках
- Измерение сопротивления/температуры по 90 каналам
- Одновременное измерение по 6 каналам с возможностью свободного подключения/отключения
- Максимальная скорость тестирования может достигать 600 выборок в секунду
- Погрешность измерения сопротивления: 0,05%; минимальное разрешение: 10 мкОм
- Программирование отдельного канала
- Совместимость с режимами сканирования и автономного измерения
- Функция захвата экрана в один клик
- Функция регистрации данных
- Автоматическое обновление программного обеспечения для работы с прибором через USB-хост
- Вывод результатов измерений для каждого канала
- Интерфейс обработчика для онлайн-операций
Область применения
- Тестирование компонентов
Резистор, катушка индуктивности, трансформатор, электродвигатель, реле, переключатели, паяное соединение цепи
- Тестирование кабелей и соединителей
Многожильный провод, соединители, жгуты проводов
- Тестирование материалов
Термочувствительные материалы (термопредохранители, терморезисторы), токопроводящие материалы, такие как металлическая фольга
- Тестирование систем электротранспорта
BMS аккумуляторной батареи электротранспорта, цепи зарядки и подключения аккумулятора
|
Параметр |
Значение |
|
Модель |
TH2518A |
|
Измеряемые параметры |
Сопротивление постоянному току |
|
Диапазон измерений сопротивлений |
от 10 мкОм — 200 кОм |
|
Погрешность измерений |
0.05% |
|
Пределы измерений сопротивления |
Автоматический и ручной выбор (200 мОм, 2 Ом, 20 Ом, 200 Ом, 2 кОм, 20 кОм, 200 кОм) |
|
Датчики температуры |
------ |
|
Диапазон измерений температуры |
------ |
|
Погрешность измерений |
------ |
|
Режимы измерений |
одиночное, циклическое |
|
Измерительные каналы |
15 каналов с возможностью расширения до 90 каналов. |
|
Выбор каналов |
Произвольная конфигурация между каналами (программируемая) |
|
Ток измерительного канала |
≤100 мA |
|
Скорость измерений |
С одного объекта, раз в секунду,: 100, 40, 2. |
|
Температурная компенсация |
------ |
|
Индикация измерений |
Одновременное отображение результатов измерений по 16 каналам |
|
Защита от короткого замыкания |
Защита от короткого замыкания на всех каналах |
|
Компаритрование |
Границы при компарировании устанавливаются отдельно для каждого тестового канала |
|
Отображение результата |
ABSDev,ABS,% |
|
Тригер |
Авто, ручной, по шине данных, Handler , ножной выключатель |
|
Измерительный разъем |
4-контактный |
|
Профили измерений |
до 30 конфигураций |
|

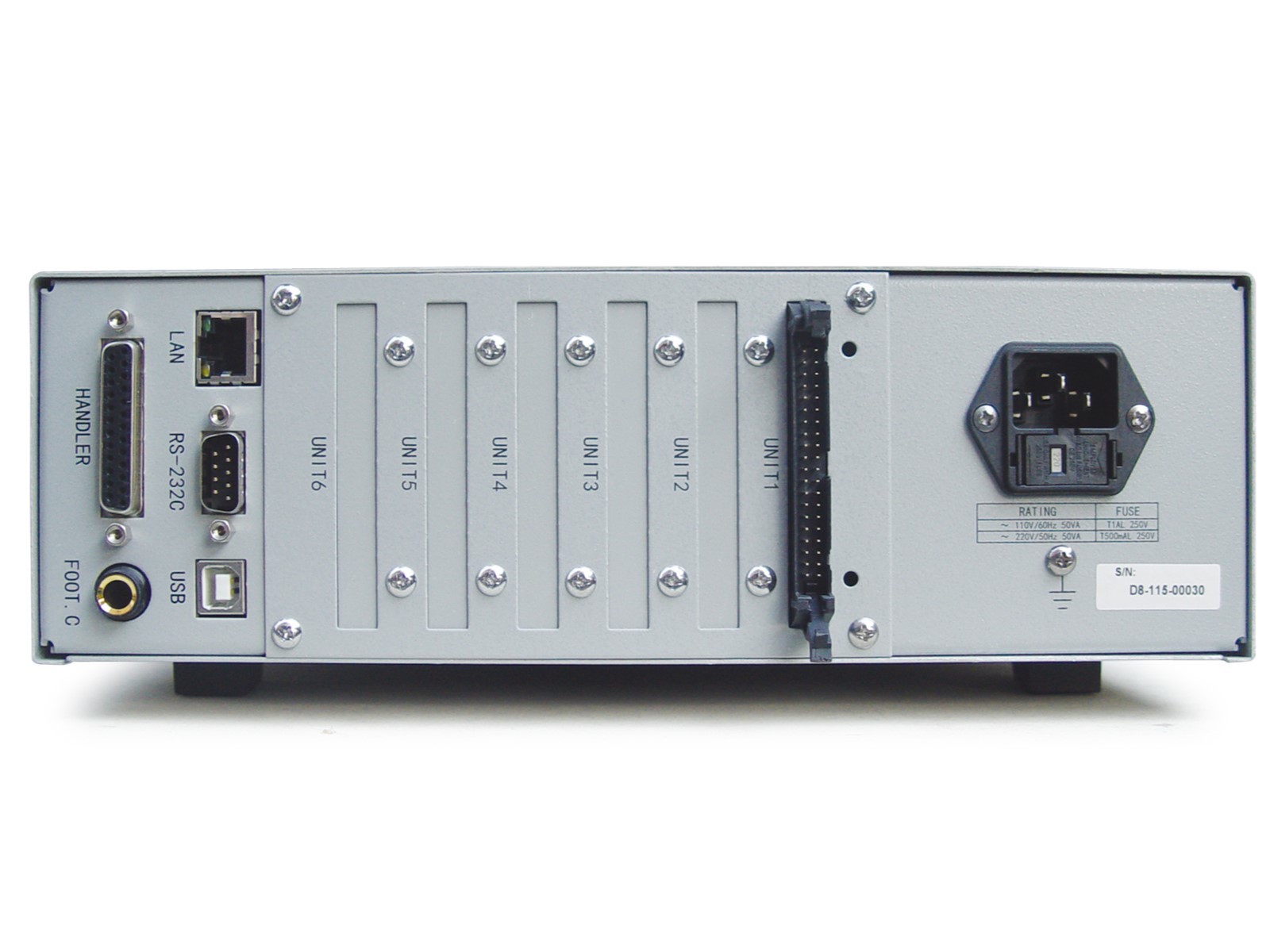

Интерфейсы |
RS232, USB DEVICE, USB HOST, HANDLER, LAN |
|
Габариты (ШхВхД) |
280×88×440 мм |
|
Масса |
Не боле 7.5 кг. |
