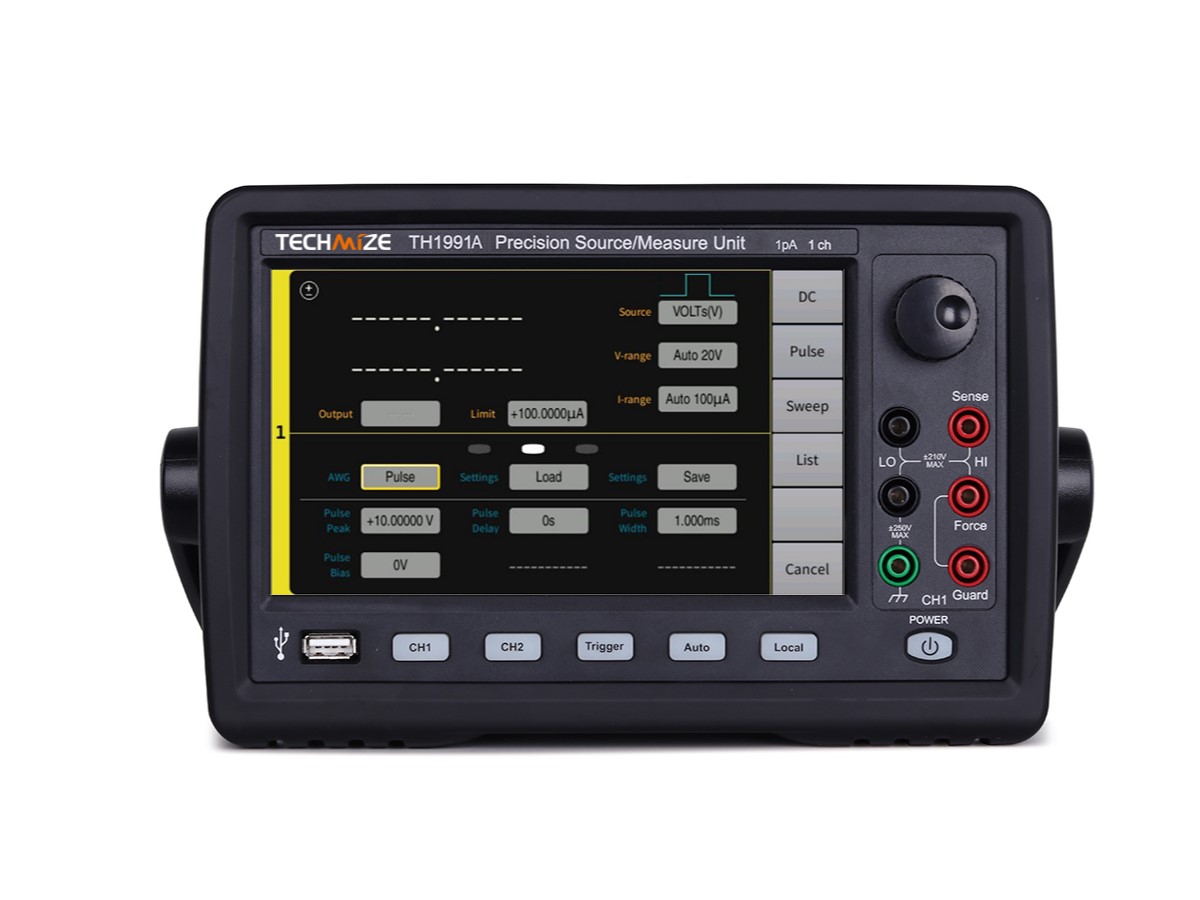

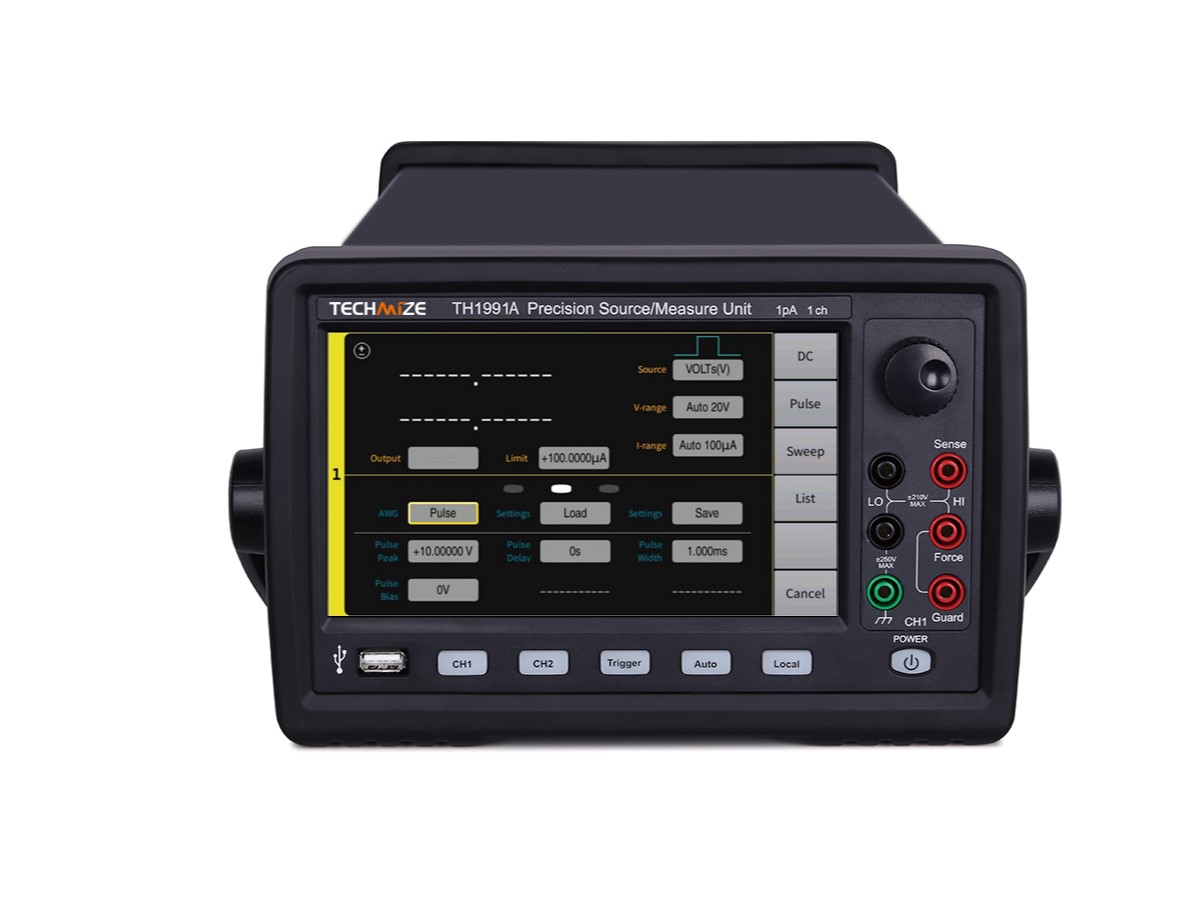

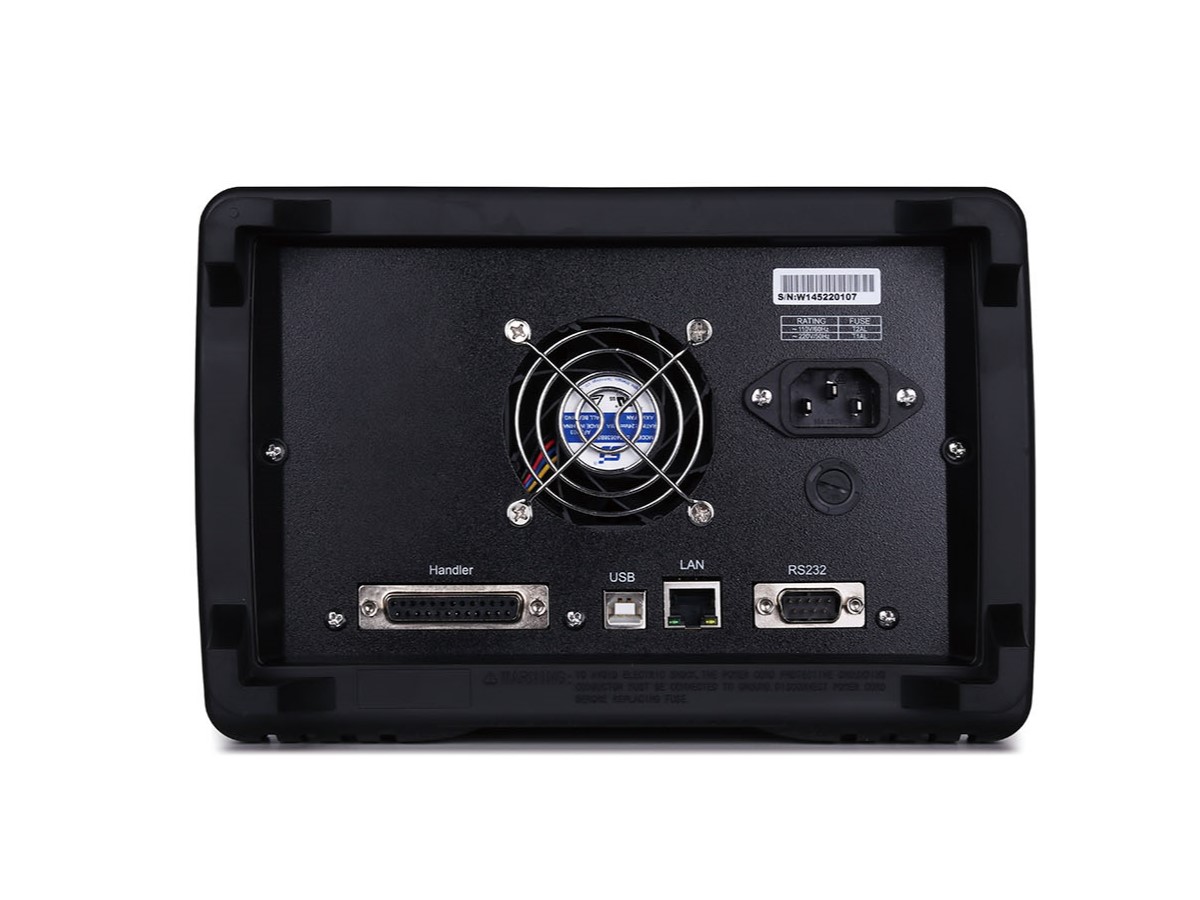

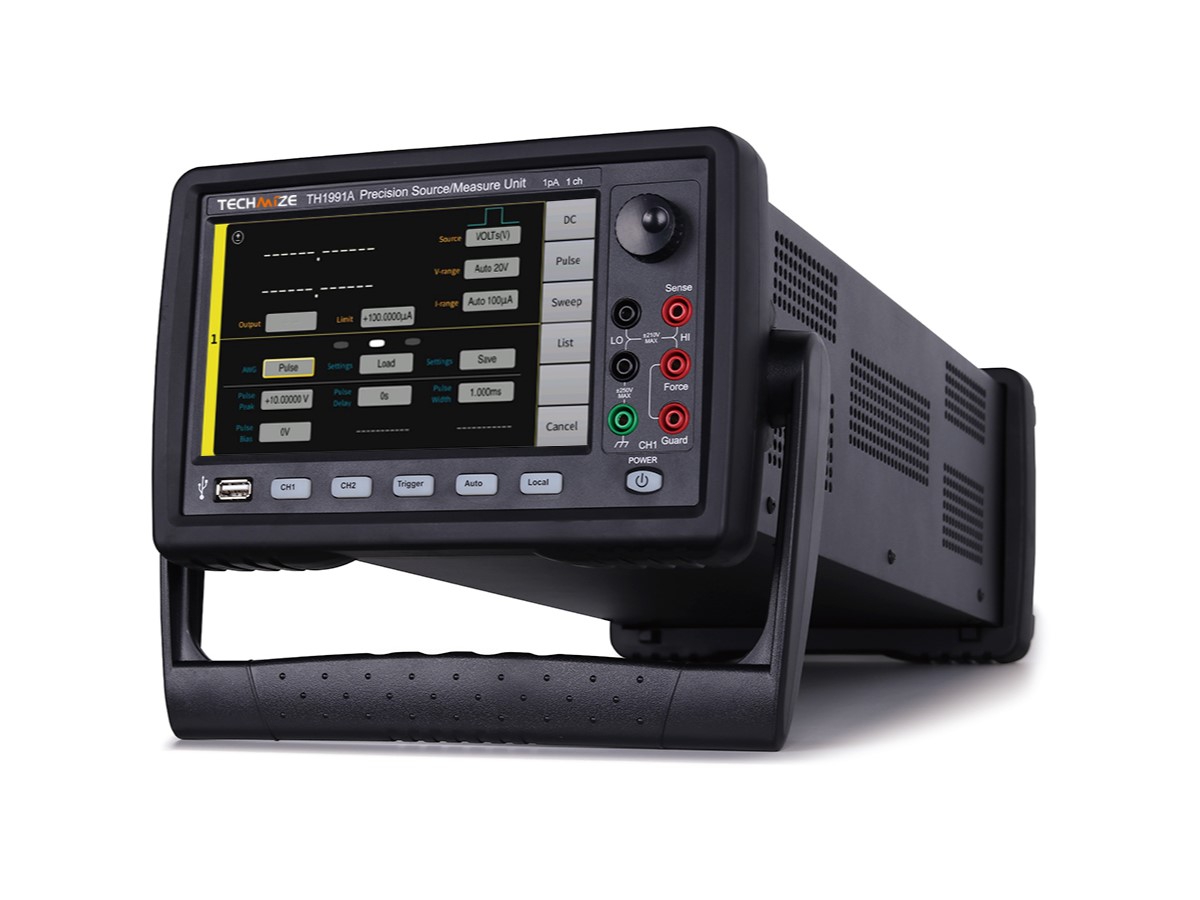

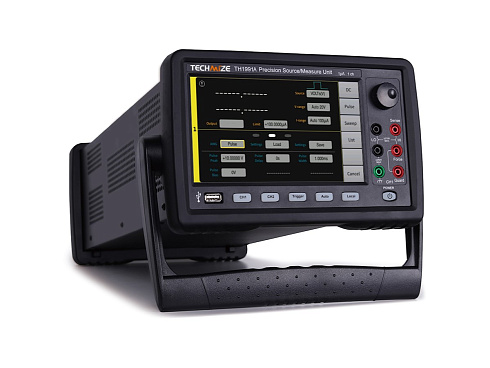

Прецизионный источник-измеритель TH1991A

Прецизионный источник-измеритель TH1991A

Прецизионные источники/измерители серии TH1991/TH1992 представляет собой комбинацию прецизионного, малошумящего, высокостабильного источника питания постоянного тока с малошумящим, высокоимпедансным мультиметром, имеющим высокую стабильность и высокий класс точности.

Приборы этой серии поддерживают функцию высокоскоростной дискретизации и могут генерировать сигналы произвольной формы.

Прецизионные источники-измерители серии TH1991/TH1992 оснащены 7-дюймовым емкостным сенсорным экраном, интерактивным графическим пользовательским интерфейсом и имеют различные режимы отображения, включая режимы измерения параметров диодов, триодов, МОSFET и IGBT и других устройств.  Функция построения кривой ВАХ позволяет выполнять измерения без подключения к компьютеру, что может значительно повысить эффективность работы.

Прецизионные источники-измерители серии TH1991/TH1992 идеально подходят для тестирования полупроводников, диодов, конденсаторов, транзисторов, мемристоров, солнечных батарей, других активных/пассивных устройств, и множества других устройств и материалов. Они находят широкое применение в научно-исследовательских и образовательных приложениях, производственных испытаниях и являются достойной альтернативой источникам-измерителям Keithley серий 24xx, 26xxB, Keysight серий B29xx, R&S серии NGU и другим.

Функции

• 7-дюймовый емкостный сенсорный экран, разрешение 800х480

• Операционная система Linux

• 4-квадрантная рабочая область

• Напряжение постоянного тока до ±210 В, постоянный ток ±3 А/импульс ±10,5 А

• Минимальное разрешение измерения 10 фА/100 нВ (6 1/2 разряда)

• Минимальное разрешение источника питания 10 фА/100 нВ (6 1/2 разряда)

• Частота дискретизации до 1 000 000 точек/сек

• Генерация сигналов произвольной формы

• Функция сканирования по списку (минимальный интервал 1 мкс)

• Прямое создание ВАХ диодов, триодов, MOSFET и IGBT

Области применения

Источники/измерители Techmize серии TH1991/TH1992, чрезвычайно полезны для работ, основанных на измерении тока и напряжения и снятием вольтамперных характеристик (ВАХ) различных устройств, в том числе:

• Дискретных и пассивных компонентов:

- двухэлектродные - датчики, варисторы, диоды, стабилитроны, конденсаторы, термисторы

- трехэлектродные - транзисторы биполярные с малым сигналом перехода (BJT), полевые  транзисторы (FET) и многое другое

• Простых интегральных схем: оптопары, драйвера, выключатели, сенсоры, преобразователи, регуляторы
• Интегральных устройств, включая компоненты с низкой (SSI) и высокой (LSI) степенями интеграции:

- аналоговые микросхемы;

- радиочастотные интегральные схемы (RFICs)

- специализированные интегральные схемы (ASIC)

- однокристальные системы (SOC)

• Оптоэлектронных устройств, таких как: светодиоды, лазерные диоды, сверхяркие светодиоды (HBLED), полупроводниковые лазеры с вертикальным резонатором и поверхностным излучением (VCSEL), дисплеи
• Солнечных батарей
• Органической электроники
• Наноматериалов
• Аккумуляторных батарей

Стандартные аксессуары

• TH26050B - Тестовый кабель двухтерминальный («банан» - BNC)
• TH26017 - USB-кабель
• TH26087B - Двухконтактный разъем типа «банан» для подключения радиочастотного тестового блока
• TH26050S - Четырехконтактный тестовый кабель Кельвина (щипцы)

Опциональные аксессуары

• TH26087D - Четырехконтактный разъем типа «банан» для подключения радиочастотного тестового блока

Также к заказу доступны любые адаптеры и тестовые оснастки других производителей. Для обсуждения вашей измерительной задачи, свяжитесь с нашими специалистами.
