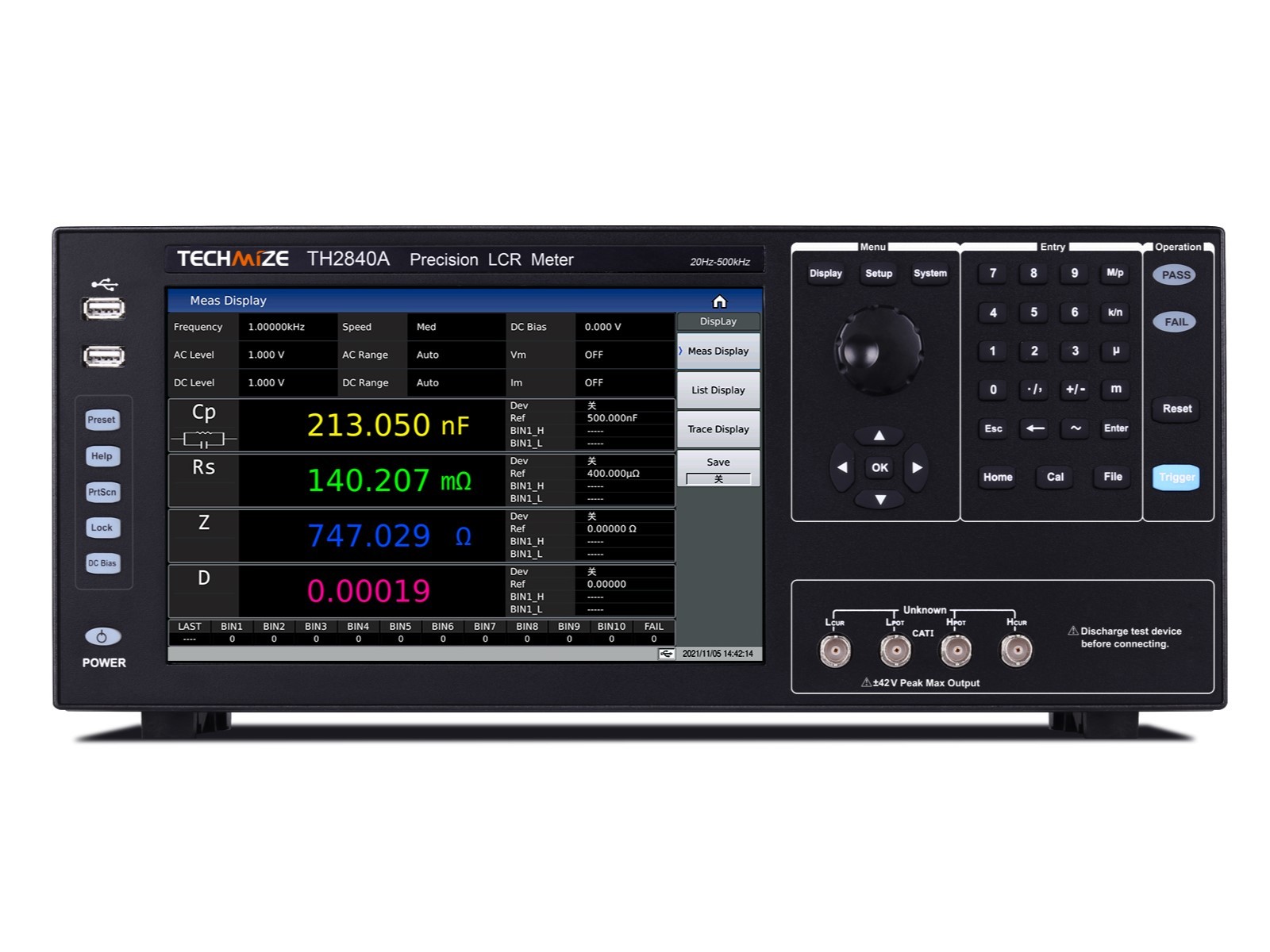

10,1-дюймовый емкостный сенсорный экран 1280×800. Скорость измерений достигает 1000 изм./с (>10 кГц). Уровень тестового сигнала до 20 В (СКЗ). Встроенный источник постоянного напряжения смещения±40 В/±100 мА/2 A. Встроенная память для хранения файлов настроек 100 Мб. Возможность сохранения данных на внешнем USB-диске. Измерение иммитанса пассивных электронных и полупроводниковых компонентов; прочих элементов электрических цепей; диэлектрических, магнитных, полупроводниковых и жидкокристаллических материалов. Интерфейсы: RS232, USB HOST, USB DEVICE, HANDLER, LAN, EXTERNAL DCI. Габариты – 430х177х265 мм, масса – не более 11 кг.
Функциональные возможности
- Скорость измерений достигает 1000 изм./с (>10 кГц),без учета времени коммутации
- Уровень тестового сигнала до 20 В (СКЗ)
- Встроенный источник постоянного напряжения смещения±40 В/±100 мА/2 A
- До 288 тестовых контактов (только для TH2840NX)
- Удобный для пользователя интерфейс: базовая ОС Linux, встроенный файл справки
- 10,1-дюймовый емкостный сенсорный экран 1280×800
- Удобный графический интерфейс распределения тестовых контактов для подключения исследуемого устройства
- Для настройки измерений Lk не требуется вводить контакт индуктивности утечки, что повышает удобство
- Улучшенная функция поиска точки баланса, в пределах от 5 до 10 точек
- Переключение диапазонов осуществляется с помощью электронного коммутатора: высокая скорость, длительный срок службы, отсутствие шума
- Дополнительная функция LCR
- Встроенная память для хранения файлов настроек 100 Мб и возможность сохранения данных на внешнем USB-диске
- Поддержка преобразования формата файлов ранних моделей для обеспечения совместимости с использованием внешнего ПЭВМ
Область применения
- Измерение иммитанса
- Пассивных электронных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов
- Полупроводниковых компонентов: анализ паразитных параметров транзисторов, интегральных схем, схем управления светодиодами, статических ВФХ варакторов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
- Диэлектрические материалы: измерения диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других материалов
- Магнитные материалы: измерения магнитной проницаемости и тангенса угла потерь феррита, аморфных и других магнитных материалов
- Полупроводниковые материалы: измерения диэлектрической проницаемости, проводимости и ВФХ полупроводниковых материалов
- Жидкокристаллические материалы: измерения ВФХ, диэлектрической проницаемости и коэффициентов упругости
|
Модель |
TH2840A |
TH2840B |
|
|
Дисплей |
Размер и тип |
10.1", емкостной сенсорный дисплей |
|
|
Пропорции |
16:9 |
||
|
Разрешение |
1280×800, RGB |
||
|
Параметры |
Режим измерений |
4 параметра по выбору |
|
|
Перем. напр. (AC) |
Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, Vac, Iac |
||
|
Пост. напр. (DC) |
Rdc, Vdc, Idc |
||
|
Частота |
Диапазон |
20 Гц – 500 кГц |
|
|
Погрешность |
± 0.01 % |
||
|
Разрешение |
0.1 мГц (20.0000 Гц – 99.9999 Гц) |
||
|
1 мГц (100.000 Гц – 999.999 Гц |
|||
|
10 мГц (1.00000 кГц – 9.99999 кГц |
|||
|
100 мГц (10.0000 кГц – 99.9999 кГц ) |
|||
|
1 Гц (100.000 кГц – 999.999 кГц) |
|||
|
10 Гц (1.00000 МГц – 2.00000 МГц) |
|||
|
Режим формирования тест. сигнала |
Ном. значение (АРУ ВЫКЛ.) |
Установленное напряжение – это напряжение Hcur в режиме ХХ |
|
|
Установленный ток – это ток Hcur в режиме КЗ |
|||
|
Пост. значение (АРУ ВКЛ.) |
На контактах ИУ поддерживается напряжение, равное установленному значению |
||
|
Ток через ИУ поддерживается равным установленному значению |
|||
20 Гц – 2 МГц
|
Тестовый сигнал перемен. напряжения |
Напряжение |
5 мВ – 20 В (СКЗ) |
F ≤ 1 МГц 5 мВ – 20 В (СКЗ) F > 1 МГц 5 мВ – 15 В (СКЗ) |
|
Погрешность установки |
± (0.1 × Uуст. + 2 мВ) при Uуст. ≤ 2 В (СКЗ) ± (0.1 × Uуст. + 5 мВ) при Uуст. > 2 В (СКЗ) |
||
|
Разрешение |
1 мВ (СКЗ) (5 мВ – 0.2 В) |
||
|
1 мВ (СКЗ) (0.2 В – 0.5 В) |
|||
|
1 мВ (СКЗ) (0.5 В – 1 В) |
|||
|
10 мВ (СКЗ) (1 В – 2 В) |
|||
|
10 мВ (СКЗ) (2 В – 5 В) |
|||
|
10 мВ (СКЗ) (5 В – 10 В) |
|||
|
10 мВ (СКЗ) (10 В – 20 В) |
|||
|
Ток |
50 мкА – 100 мА (СКЗ) |
||
|
Разрешение (100 Ом внутреннее сопротивление) |
10 мкА (СКЗ) (50 мкА – 2 мА) |
||
|
10 мкА (СКЗ) (2 мА – 5 мА) |
|||
|
10 мкА (СКЗ) (5 мА – 10 мА) |
|||
|
100 мкА (СКЗ) (10 мА – 20 мА) |
|||
|
100 мкА (СКЗ) (20 мА – 50 мА) |
|||
|
100 мкА (СКЗ) (50 мА – 100 мА) |
|||
|
Режим измерения сопротивления пост. току (RDC) |
Напряжение |
100 мВ – 20 В |
|
|
Разрешение |
1 мВ (0 В – 1 В) |
||
|
10 мВ (1 В – 20 В) |
|||
|
Ток |
0 мА – 100 мА |
||
|
Разрешение |
10 мкА (0 мА – 10 мА) |
||
|
100 мкА (10 мА – 100 мА) |
|||
|
Пост. напряжение смещения |
Напряжение |
0 В – ±40 В |
|
|
Погрешность установки |
± (0.01 × Uуст. + 5 мВ) при Uуст. ≤ 2 В (СКЗ) |
||
|
± (0.02 × Uуст. + 8 мВ) при Uуст. > 2 В (СКЗ) |
|||
|
Разрешение |
1 мВ (0 В – ±1 В) |
||
|
10 мВ (±1 В – ±40 В) |
|||
|
Ток |
0 мА – ±100 мА |
||
|
Разрешение |
10 мкА (0 мА – 10 мА) |
||
|
100 мкА (10 мА – 100 мА) |
|||
|
Встроен. источник тока |
Ток |
0 мА – 2 A |
|
|
Погрешн. установки |
± (0.02 × Iуст. + 2 мА) при Iуст. > 5 мА |
||
|
Разрешение |
1 мА |
||
|
Схема измерения (подключения) |
Четырехпроводная (4TP) |
||
|
Длина измерительного кабеля |
0 м |
||
|
Выходной импеданс |
100 Ом, ± 4 % на частоте 1 кГц |
||
|
100 Ом, ± 2 % на частоте 1 кГц |
|||
|
Оценка величины отклонения |
Абсолютное отклонение Δ от номинального значения Относительное отклонение Δ % от номинального значения |
||
|
Эквивалентная схема |
Последовательная, параллельная |
||
|
Калибровка |
ХХ (OPEN), КЗ (SHORT), СН (LOAD) |
||
|
Кол-во усреднений |
1 – 255 раз |
||
|
Выбор предела |
Автоматический, фиксированный |
||
|
Пределы измерений |
LCR |
100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
|
|
RDC |
1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
||
|
Время измерений (в зависимости от режима, мс |
Fast+: 1 мс Fast: 3.3 мс Middle: 90 мс Slow: 220 мс |
||
|
Основная погрешность |
± 0.05 % (подробнее в эксплуатационной документации) |
||
Диапазон отображаемых значений
|
Cs, Cp |
0.00001 пФ – 9.99999 Ф |
|
Ls, Lp |
0.00001 мкГн – 99.9999 кГн |
|
D |
0.00001 – 9.99999 |
|
Q |
0.00001 – 99999.9 |
|
R, Rs, Rp, X, Z, RDC |
0.001 мОм – 99.9999 МОм |
Измерители параметров электронных компонентов
|
G, B, Y |
0.00001 мкс – 99.9999 с |
||
|
VDC |
±0 В – ± 999.999 В |
||
|
IDC |
±0 A – ±999.999 A |
||
|
θr |
-3.14159 – 3.14159 |
||
|
θd |
-179.999° – 179.999° |
||
|
Δ% |
± (0.000 % – 999.9 %) |
||
|
Режим сканирования по многопараметрическому списку |
Кол-во точек |
до 201 точки, кол-во усреднений м.б. задано для каждой точки и каждая точка м.б. сохранена отдельно |
|
|
Варьируемые параметры |
Частота тест. сигнала, переменное напряжение и ток, постоянное напряжение смещения и ток (100 мА, 2 А) |
||
|
Режим запуска |
Послед-ть: однократный запуск - проход по всем точкам. Сигналы /EOM/INDEX выдаются только в конце. |
||
|
Пошаговый: измерение только на одной точке при каждом запуске, для каждой точки выдаются сигналы /EOM/INDEX, но результат оценки соответствия выдается при последнем /EOM |
|||
|
Прочие функции |
1. Параметры сканирования и измерений имеют множественные функции копирования 2. Задержка может быть задана для каждой точки сканирования |
||
|
Допусковый контроль |
На каждой точке сканирования может измеряться до четырех параметров, для каждого параметра можно задать верхнюю и нижнюю границы поля допуска, если все параметры в допуске – выводится сигнал PASS, в противном случае – FAIL, если границы не заданы – оценка не проводится |
||
|
Построение графических зависимостей |
Кол-во точек |
По выбору: 51, 101, 201, 401, 801 |
|
|
Отображение результатов |
Макс./мин. значение каждого параметра; значение параметра развертки в точке, где находится курсор, и соответствующее значение измеряемого параметра |
||
|
Порядок сканирования |
1-4 измеряемые параметры могут быть выбраны произвольно, графики могут выводиться в одном, двух и четырех окнах |
||
|
Диапазон отображаемых знач. |
Автоматическая настройка в реальном времени, фиксированный |
||
|
Формат отображения
|
Логарифмический или линейный |
||
|
Вар. параметры |
Частота тест. сигнала, переменное напряжение и ток, постоянное напряжение смещения и ток (100 мА, 2 А) |
||
|
Режим запуска |
однократ. |
Однократный запуск вручную – сканирование от первой до последней точки, при последующем запуске сканирование начинается заново |
|
|
непрер. |
Непрерывное цикличное сканирование от первой до последней точки |
||
|
Сохранение |
Графический файл, файл данных |
||
|
Допусковый контроль |
Кол-во ячеек |
10 ячеек (BIN), PASS, FAIL |
|
|
Настройка отклонения |
Абсолютное значение, относительное значение в процентах от номинала, выкл. |
||
|
Режим BIN |
Допуск, непрерывно |
||
|
Глубина счета |
0-99999 |
||
|
Разделение |
Для каждого файла можно задать границы поля допуска (до четырех параметров). Соответствующий номер файла отображается среди настроек четырех результатов параметров измерений. Если параметр выходит за границы поля допуска соотв. файла отображается FAIL. Если верхняя и нижняя границы для параметра не заданы - он не учитывается. |
||
|
Индикация PASS/FAIL |
Нахождение в пределах допуска BIN 1-10 – индикация PASS на передней панели, иначе – FAIL |
||
|
Буфер данных |
201 результат тестирования может быть сохранен в буфер в виде групп данных |
||
|
Хранилище |
Внутреннее |
До 100 Мб энергонезависимой памяти для хранения файлов настроек измерений |
|
|
Внешнее USB |
Файлы настроек измерений, снимки экрана, сохранение файлов данных |
||
|
Блокировка клавиатуры |
Кнопки передней панели могут быть заблокированы |
||
|

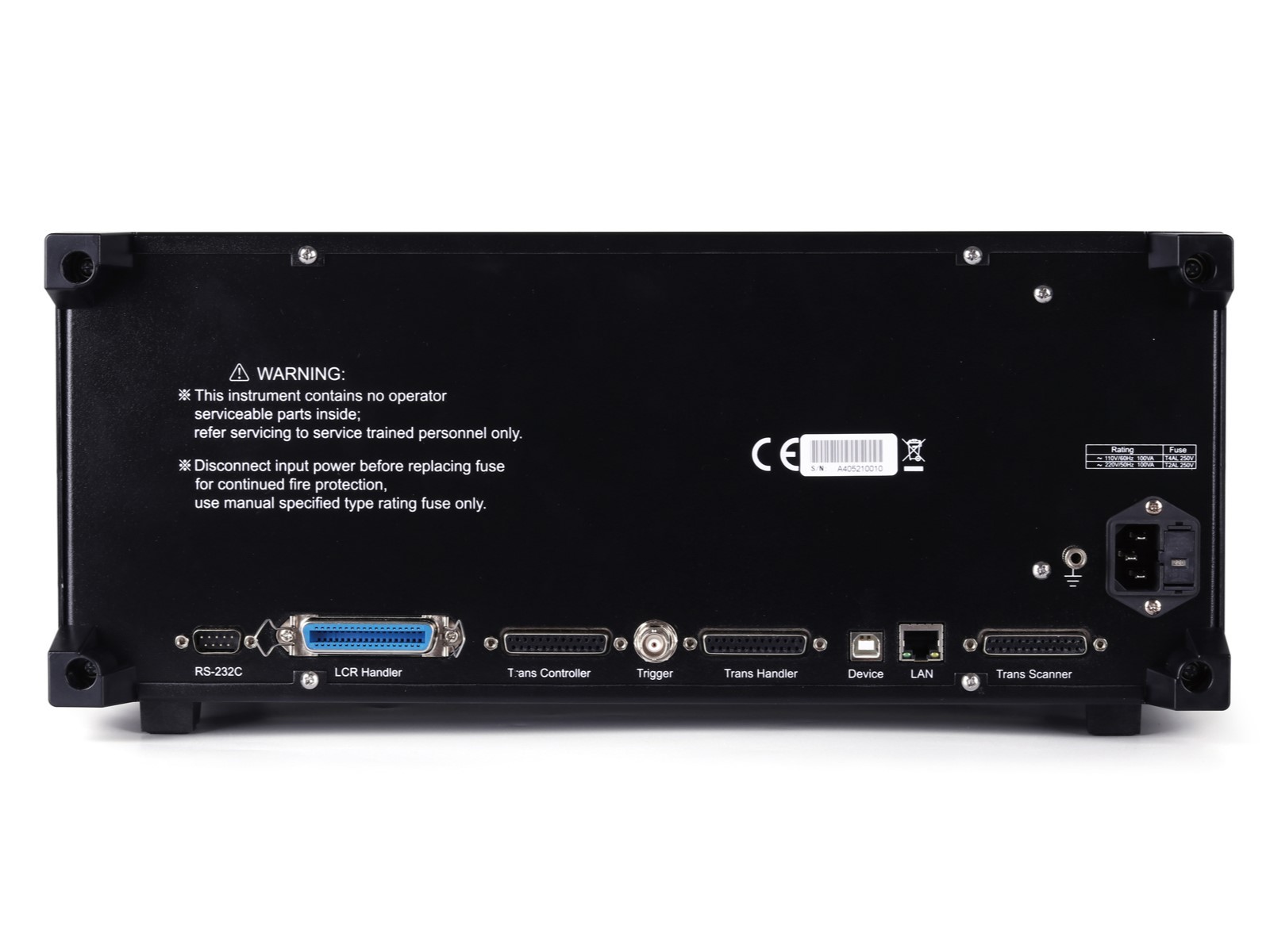

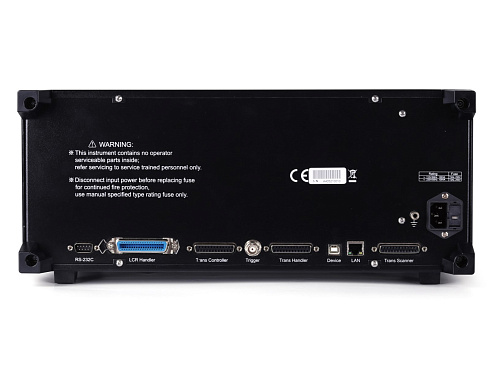

Интерфейсы |
USB HOST |
2 порта USB HOST, могут одновременно подключаться мышь и клавиатура, одновременно может быть подключен только один USB-диск |
|
|
USB DEVICE |
Разъем USB типа B (4 контакта, розетка); совместим с USBTMC-USB488 и USB 2.0 Используется для подключения внешнего управляющего устройства |
||
|
LAN |
10/100M Ethernet адаптивный |
||
|
HANDLER |
Используется для вывода сигналов состояния ячеек BIN |
||
|
Управление внешн. DC BIAS |
Поддержка TH1778A |
||
|
RS232C |
Стандартный 9-pin, cross |
||
|
RS485 |
Может принимать модификации или внешний модуль RS232-RS485 |
||
|
Время прогрева |
60 минут |
||
|
Параметры электропитания |
Опционально: 110±10 В или 220±22 В, частота от 47 до 63 Гц |
||
|
Потребляемая мощность |
Не менее 130 В·А |
||
|
Габариты (ШxВxД) |
430 x 177 x 265 мм |
||
|
Масса |
не более 11 кг |
||
