Высокая точность: использование автобалансировки измерительного моста и 4-проводной схемы (4TP). Высокая стабильность и согласованность: до 15 диапазонов. Высокая скорость: до 5.6 мс. Диапазон частот от 20 Гц до 2 МГц и измеряемых значений импеданса до 1 ГОм. TFT ЖК-дисплей с диагональю 7-дюймов, разрешение 800×480, RGB. Функции: сканирование по списку: 201 точка; многопараметрическое свипирование с построением графиков; математическая обработка; 10-уровневый допусковой контроль с выдачей оповещения о результатах в виде звуковой или световой индикации. Сохранению данных: встроенное хранилище – 100 ячеек памяти настроек измерений и 10 для изображений в формате .gif; внешнее хранилище – возможность сохранения на внешний USB накопитель до 100 файлов настроек измерений. Поддержка SCPI-команд. Интерфейсы: USB HOST, USB DEVICE, LAN, HANDER, GPIB (опц.), SCANER (опц.), интерфейс управления внешними источниками напр. смещения. Область применения: пассивные электронные и полупроводниковые компоненты; прочие элементы электрических цепей; диэлектрические, магнитные, полупроводниковые и жидкокристаллически материалы. Габариты – 400x132x425 мм, масса – не более 15 кг.

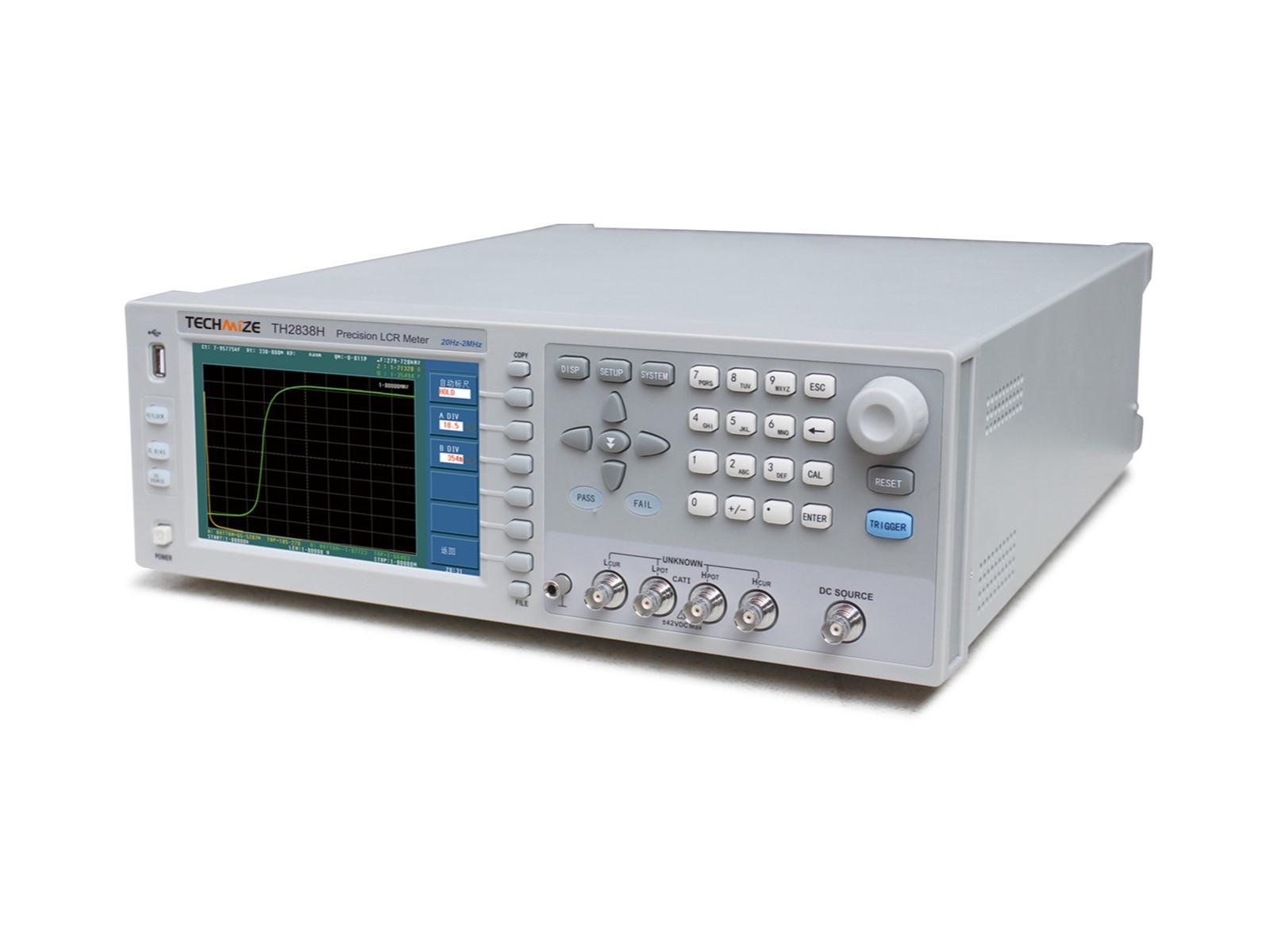

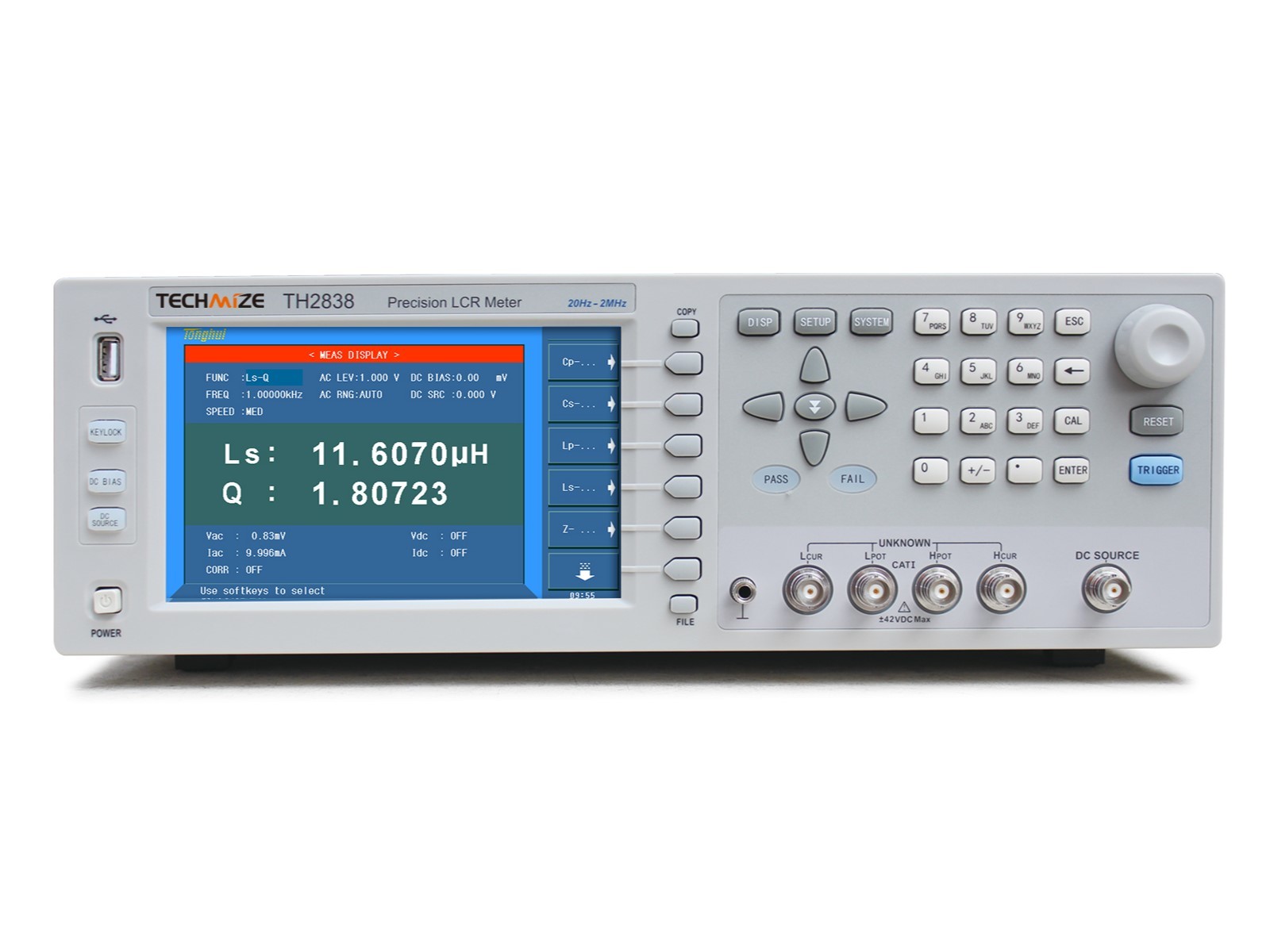

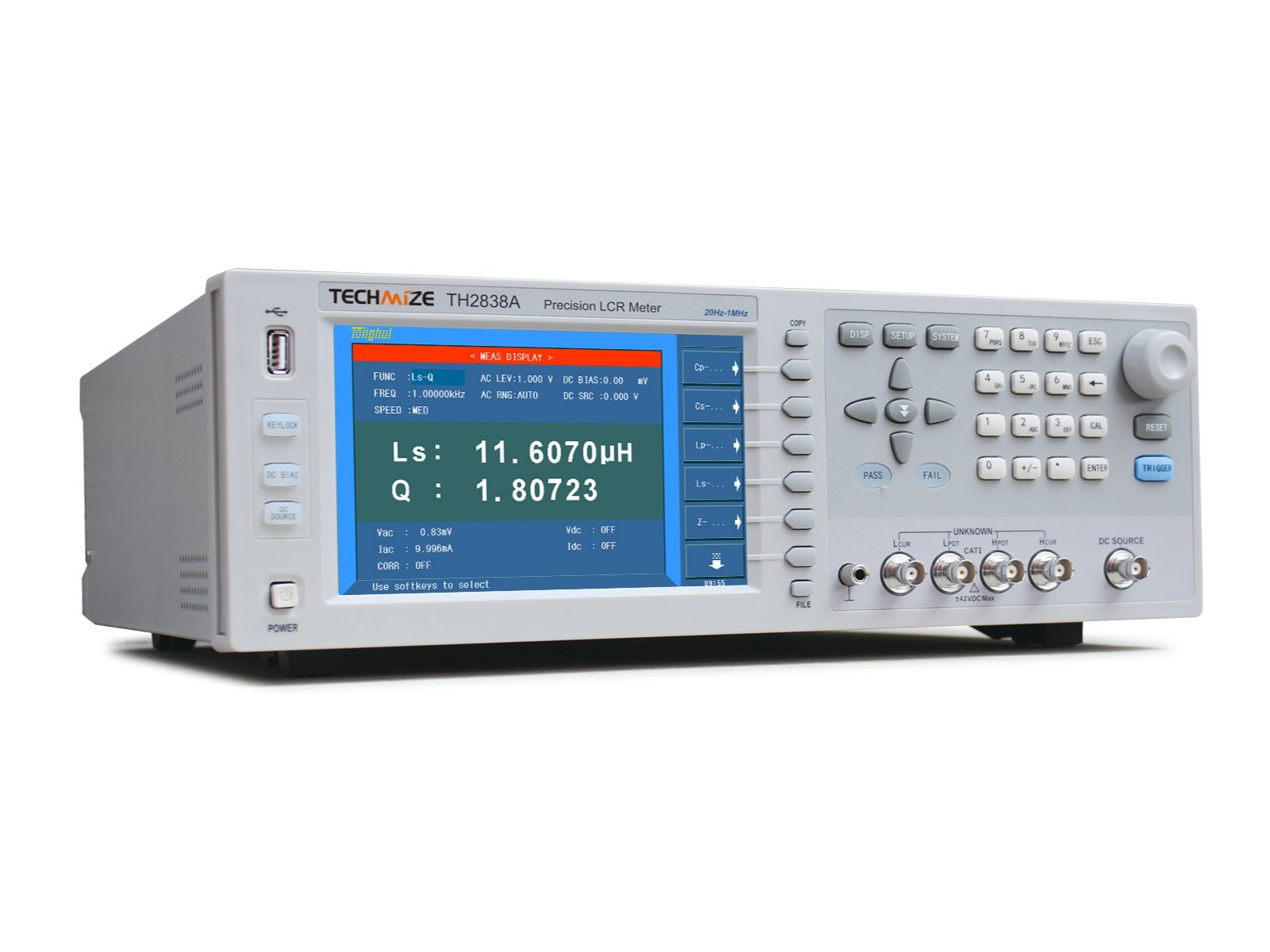

TH2838, TH2838A и TH2838H – это измерители иммитанса нового поколения, которые базируются на самых современных достижениях в области создания мостовых схем с автобалансировкой. Эти средства измерений выделяется своей высокой точностью: базовая погрешность составляет всего ± 0,05 %, что обеспечивает получение повторяемых и достоверных результатов измерений. Они также отличаются малым временем измерений – до 5,6 мс, широким диапазоном частот от 20 Гц до 2 МГц и измеряемых значений импеданса – до 1 ГОм.
TH2838, TH2838H и TH2838A удовлетворяют всем современным требованиям к измерениям параметров компонентов и материалов, таких как конденсаторы с низким значением тангенса угла потерь и катушки индуктивности с высокой добротностью.
Благодаря применению четырехпроводной схемы измерений и схеме подключения 4TP эффективно устраняется влияние электромагнитной связи в тестовом кабеле, что позволяет расширить нижний предел диапазона измерений импедансов в 10 раз по сравнению с аналогами, использующими схему 5T.
Кроме того, TH2838, TH2838H и TH2838A обеспечивают уровень тестового сигнала до 20 В и постоянного напряжения смещения ± 40 В, а улучшенный функционал сканирования по списку с варьированием нескольких параметров и построением графических зависимостей значительно расширяет возможности всесторонней оценки параметров компонентов.
TH2838, TH2838H и TH2838A являются мощными инструментами для проектирования, оценки соответствия, контроля качества и производственных испытаний электронных компонентов. Их превосходные характеристики и функции делают их незаменимыми как для разработки схем, так и для исследований материалов различных типов. Эти приборы позволяют проводить различные испытания в соответствии с коммерческими и военными стандартами, такими как IEC и MIL.
Функциональные возможности
- Высокая точность: использование автобалансировки измерительного моста и 4-проводной схемы (4TP)
- Высокая стабильность и согласованность: до 15 диапазонов
- Высокая скорость: до 5.6 мс
- Высокое разрешение: 7 дюймов, 800×600
- Высокая мощность: Источник сигнала: напряжение до 20 В (СКЗ) (только TH2838H), ток до 100 мА (только TH2838H); напряжение смещения: ± 40 В (только TH2838H), ток до 100 мА (до 120 А при управлении 6-ю внешними источниками TH1778 через внешний интерфейс); независимый программируемый источник напряжения: ± 10 В (только TH2838H)
- Функция сканирования по списку: 201 точка
- Функция многопараметрического свипирования с построением графиков;
- Функции математической обработки
- Функция 10-уровневого допускового контроля с выдачей оповещения о результатах в виде звуковой или световой индикации
- Широкие возможности по сохранению данных: Встроенное хранилище: 100 ячеек памяти настроек измерений и 10 для изображений в формате .gif; Внешнее хранилище: возможность сохранения на внешний USB накопитель до 100 файлов настроек измерений

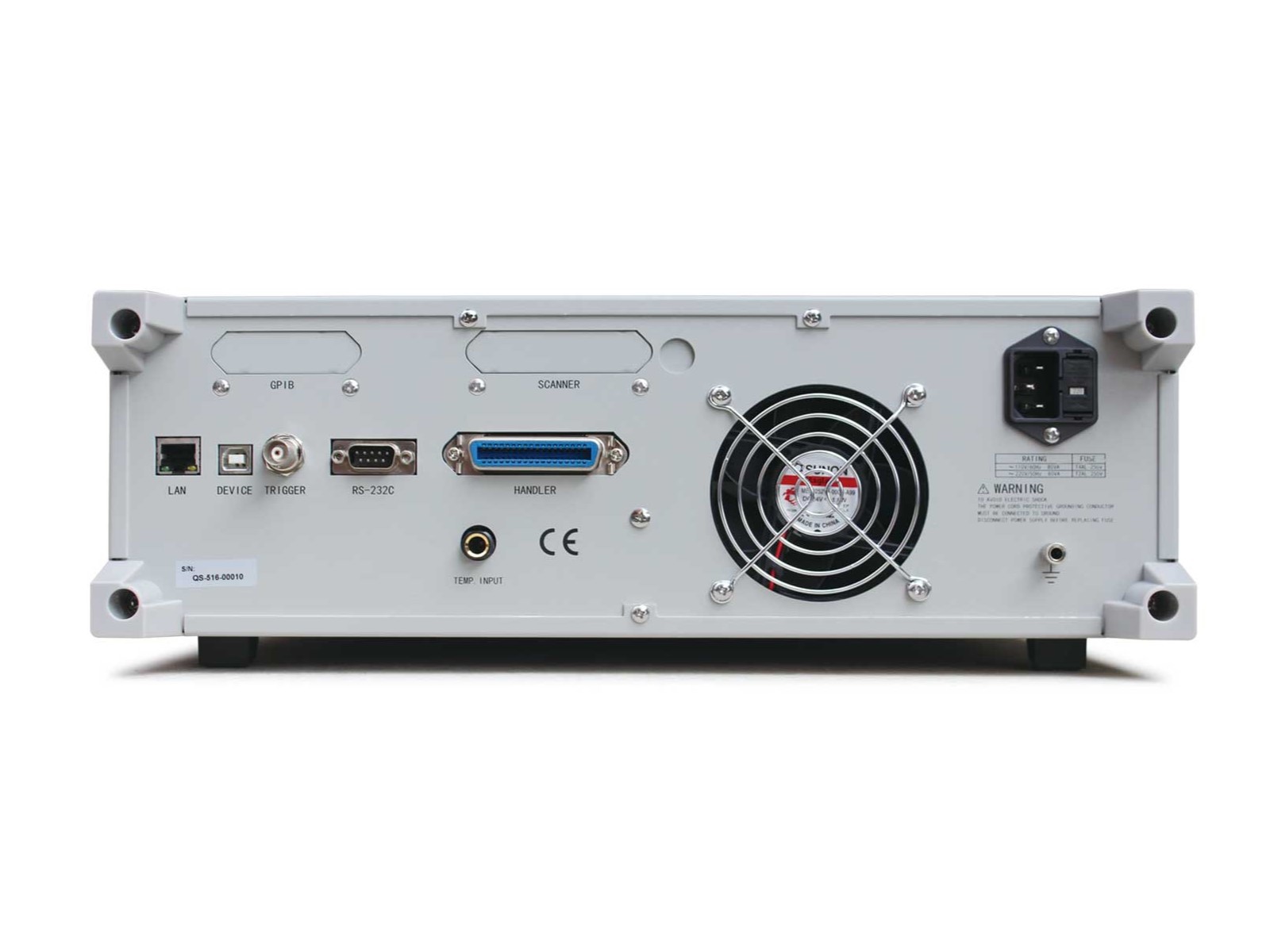

- Широкий выбор интерфейсов: USB HOST, USB DEVICE, LAN, HANDER, GPIB (опц.), SCANER (опц.), интерфейс управления внешними источниками напр. смещения
- Высокая взаимозаменяемость: поддержка SCPI-команд, совместимость по коду с Keysight E4980A, E4980AL, HP4284A
Область применения
- Измерение иммитанса
- Пассивных электронных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов
- Полупроводниковых компонентов: анализ паразитных параметров транзисторов, интегральных схем, схем управления светодиодами, статических ВФХ варакторов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
- Диэлектрические материалы: измерения диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других материалов
- Магнитные материалы: измерения магнитной проницаемости и тангенса угла потерь феррита, аморфных и других магнитных материалов
- Полупроводниковые материалы: измерения диэлектрической проницаемости, проводимости и ВФХ полупроводниковых материалов
- Жидкокристаллические материалы: измерения ВФХ, диэлектрической проницаемости и коэффициентов упругости
|
Параметр |
Значение |
||||||||
|
Модель |
TH2838A |
||||||||
|
Источник тестового сигнала |
|||||||||
|
Выходной импеданс |
100 Ом, ± 1 % на частоте 1 кГц |
||||||||
|
Частота |
Диапазон |
20 Гц – 1 МГц |
|||||||
|
Разрешение |
20.0000 Гц – 99.9999 Гц 0.1 мГц |
||||||||
|
100.000 Гц – 999.999 Гц 1 мГц |
|||||||||
|
1.00000 кГц – 9.99999 кГц 10 мГц |
|||||||||
|
10.0000 кГц – 99.9999 кГц 0.1 Гц |
|||||||||
|
100.000 кГц – 999.999 кГц 1 Гц |
|||||||||
|
1.00000 МГц – 2.00000 МГц 10 Гц |
|||||||||
|
Тестовый сигнал переменного напряжения |
Номинальное значение (АРУ ВЫКЛ.):
Постоянное значение (АРУ ВКЛ.): |
||||||||
|
Тестовый сигнал переменного напряжения |
Диапазон напряжения |
5 мВ – 2 В (СКЗ) |
|||||||
|
Разрешение |
5 мВ – 0.2 В (СКЗ) 100 мкВ (СКЗ) |
||||||||
|
0.2 В – 0.5 В (СКЗ) 200 мкВ (СКЗ) |
|||||||||
|
0.5 В – 1 В (СКЗ) 500 мкВ (СКЗ) |
|||||||||
|
1 В – 2 В (СКЗ) 1 мВ (СКЗ) |
|||||||||
|
2 В – 5 В (СКЗ) 2 мВ (СКЗ) |
|||||||||
|
5 В – 10 В (СКЗ) 5 мВ (СКЗ) |
|||||||||
|
10 В – 20 В (СКЗ) 10 мВ (СКЗ) |
|||||||||
|
Диапазон тока |
50 мкА – 20 мА (СКЗ) |
||||||||
|
Разрешение |
50 мкА – 2 мА (СКЗ) 1 мкА (СКЗ) |
||||||||
|
2 мА – 5 мА (СКЗ) 2 мкА (СКЗ) |
|||||||||
|
5 мА – 10 мА (СКЗ) 5 мкА (СКЗ) |
|||||||||
|
10 мА – 20 мА (СКЗ) 10 мкА (СКЗ) |
|||||||||
|
20 мА – 50 мА (СКЗ) 20 мкА (СКЗ) |
|||||||||
|
50 мА – 100 мА (СКЗ) 50 мкА (СКЗ) |
|||||||||
|
Режим измерения сопротивления постоянному току (DCR) |
Диапазон напряжения |
100 мВ – 2 В |
|||||||
|
Разрешение |
100 мкВ |
||||||||
|
Диапазон тока |
0 мА – 20 мА |
||||||||
|
Разрешение |
1 мкА |
||||||||
|
Постоянное напряжение смещения |
Диапазон напряжения |
0 В – ± 10 В |
|||||||
|
Разрешение |
0 В – 5 В 100 мкВ |
||||||||
|
5 В – 10 В 1 мВ |
|||||||||
|
10 В – 20 В 2 мВ |
|||||||||
|
20 В – 40 В 5 мВ |
|||||||||
|
Диапазон тока |
0 мА – ± 100 мА |
||||||||
|
Разрешение |
0 мA – 50 мА 1 мкА |
||||||||
|
50 мА – 100 мА 10 мкА |
|||||||||
|
Доп. источник постоянного напряжения |
Диапазон напряжения |
------ |
|||||||
|
Разрешение |
------ |
||||||||
|
Диапазон тока |
------ |
||||||||
|
Выходной импеданс |
------ |
||||||||
|
Дисплей |
|||||||||
|
Размер и тип |
TFT ЖК-дисплей с диагональю 7-дюймов |
||||||||
|
Пропорции |
16:9 |
||||||||
|
Разрешение |
800×480, RGB |
||||||||
|
Измерительные функции |
|||||||||
|
Измеряемые параметры |
Cp-D,Cp-Q,Cp-G,Cp-Rp |
||||||||
|
Математическая обработка |
A(X+B)+C, где X – измеряемый параметр; A, B, C – входные параметры |
||||||||
|
Эквивалентная схема |
Последовательная и параллельная |
||||||||
|
Оценка величины отклонения |
Абсолютное отклонение Δ от номинального значения Относительное отклонение Δ % от номинального значения |
||||||||
|
Калибровка |
ХХ (OPEN), КЗ (SHORT), СН (LOAD) |
||||||||
|
Выбор предела |
Автоматический, фиксированный |
||||||||
|
Пределы измерений |
LCR |
100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм, всего 15 пределов |
|||||||
|
DCR |
1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм, всего 15 пределов |
||||||||
|
Режим запуска |
Внутренний (INT), ручной (MAN), внешний (EXT), по шине (BUS) |
||||||||
|
Задержка запуска |
0 с – 999 с, разрешение 100 мкс |
||||||||
|
Схема измерения (подключения) |
Четырехпроводная (4TP) |
||||||||
|
Длина измерительного кабеля |
0 м, 1 м |
||||||||
|
Кол-во усреднений |
1-255 раз |
||||||||
|
Время измерений (в зависимости от режима), мс |
Частота |
20 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
2 МГц |
|
|
FAST |
330 |
100 |
20 |
7.7 |
5.7 |
5.6 |
5.6 |
||
|
MED |
380 |
180 |
110 |
92 |
89 |
88 |
88 |
||
|
LONG |
480 |
300 |
240 |
230 |
220 |
220 |
220 |
||
|
Диапазон отображаемых значений a：1×10-18；Э：1×1018 |
|||||||||
|
Cs, Cp |
±1.000000 aФ – 999.9999 ЭФ |
||||||||
|
Ls,Lp |
±1.000000 aГн – 999.9999 ЭГн |
||||||||
|
D |
±0.000001 – 9.999999 |
||||||||
|
Q |
±0.01 – 99999.99 |
||||||||
|
R, Rs, Rp, X, Z, Rdc |
±1.000000 aОм – 999.9999 ЭОм |
||||||||
|
G,B,Y |
±1. 000000 aСм – 999.9999 ЭСм |
||||||||
|
Vdc |
±1.000000 aВ – 999.9999 ЭВ |
||||||||
|
Idc |
±1.000000 aA – 999.9999 ЭA |
||||||||
|
θ r |
±1.000000 арад – 3.141593 рад |
||||||||
|
θ d |
±0.0001° – 180.0000° |
||||||||
|
Δ% |
±0.0001 % – 999.9999 % |
||||||||
|
t |
-99.99°C – 1000.00°C |
||||||||
|
Коэффициент трансформации |
±0.000000 – 1000.000 (требуется расширение) |
||||||||
|
Основная погрешность |
± 0.05 % (подробнее в эксплуатационной документации) |
||||||||
|
Сканирование по списку |
|||||||||
|
Кол-во точек |
до 201 |
||||||||
|
Варьируемые параметры |
Частота тест. сигнала, переменное напряжение и ток, постоянное напряжение смещения и ток |
||||||||
|
Режим запуска |
Последовательность |
Однократный запуск - проход по всем точкам. Сигналы /EOM/INDEX выдаются только в конце. |
|||||||
|
Пошаговый |
Измерение только на одной точке при каждом запуске, для каждой точки выдаются сигналы /EOM/INDEX, но результат оценки соответствия выдается при последнем /EOM |
||||||||
|
Допусковый контроль в режиме сканирования по списку |
Задайте для каждой точки сканирования верхнюю и нижнюю границы поля допуска. Опционально: принимать решение по первому варьируемому параметру / второму варьируемому параметру / не использовать на всех пределах. |
||||||||
|
Метка времени в режиме сканирования по списку |
В режиме последовательного запуска точек по списку (SEQ) установите момент запуска на отметку 0, при этом для каждой точки списка может быть зафиксировано время начала тестирования |
||||||||
|
Построение графических зависимостей |
|||||||||
|
Количество точек |
------ |
||||||||
|
Отображаемый график |
------ |
||||||||
|
Масштаб отображения |
------ |
||||||||
|
Формат отображения |
------ |
||||||||
|
Варьируемые параметры |
------ |
||||||||
|
Отображение значений на графике |
------ |
||||||||
|
Сохранение графиков |
------ |
||||||||
|
Допусковый контроль |
|||||||||
|
Сортировка ячеек BIN |
Основной параметр |
9 ячеек BIN, OUT_OF_BINS, AUX_BIN, LOW_C_REJECT |
|||||||
|
Второстепенный параметр |
Выше заданных предлов (HIGH), в пределах (IN), ниже заданных пределов (LOW) |
||||||||
|
Установка границ поля допуска |
Абсолютное значение (верхняя и/или нижняя границы), абсолютное или относительное отклонение |
||||||||
|
Глубина счета |
0 – 999999 |
||||||||
|
Индикация ГОДЕН/НЕ ГОДЕН (PASS/FAIL) |
Если основной параметр находится в пределах допусков 9-ти ячеек BIN и второстепенный параметр тоже в допуске, то на передней панели будет индикация PASS, в противном случае – FAIL |
||||||||
|
Вспомогательные функции |
|||||||||
|
Буфер данных |
201 результат тестирования может быть сохранен в буфер в виде групп данных |
||||||||
|
Сохранение/загрузка настроек измерений |
100 ячеек внутренней энергонезависимой памяти для сохранения настроек измерений 0 – 99 100 ячеек памяти для сохранения настроек измерений 0 – 99 на внешнем USB-накопителе |
||||||||
|
Функция блокировки клавиатуры |
Кнопки передней панели могут быть заблокированы |
||||||||
|
Порт USB HOST |
Разъем USB типа A для подключения накопителя с файловой системой FAT16/FAT32 или сканера штрих-кодов |
||||||||
|
Порт USB DEVICE |
Разъем USB типа B (4 контакта, розетка); Совместим с USBTMC-USB488 и USB 2.0 Используется для подключения внешнего управляющего устройства |
||||||||
|
LAN |
10/100 BaseT Ethernet, 8 pins, два переключаемых режима скорости |
||||||||
|
HANDLER interface |
Используется для вывода сигналов состояния ячеек BIN |
||||||||
|
Подключение внешних управляемых источников напряжения смещения |
Возможность управления источниками напряжения смещения TH1778/TH1778S, максимум 1 (TH1778) + 5 (TH1778S) (до 120 A MAX) |
||||||||
|
RS232 |
|||||||||
|
GPIB (опция) |
24 pin порт D-Sub (D-24 class), розетка с поддержкой IEEE488.1, 2 и SCPI. |
||||||||
|
SCANNER (опция) |
|||||||||
|
Габариты и масса |
|||||||||
|
Габариты (ШxВxД) |
400x132x425 мм |
||||||||
|
Масса |
Не более 15 кг |
||||||||
