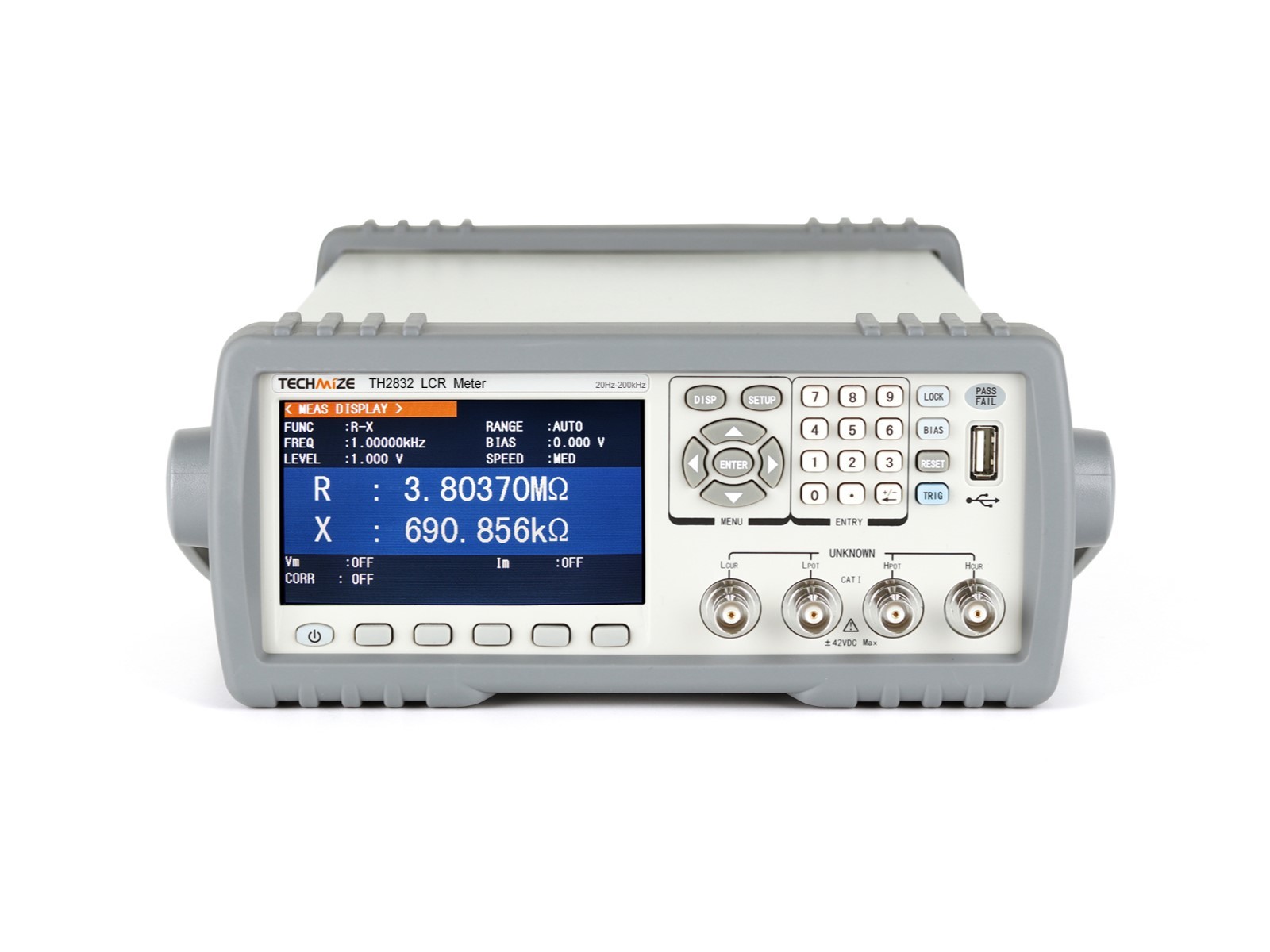

Высокопроизводительное устройство для измерения иммитанса. Область применения: измерение пассивных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов и сетевых компонентов; прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д. Оснащен 6-разрядным TFT ЖК-дисплеем диагональю 4.3 дюйма. Программное выключение питания. Максимальная частота тестового сигнала 200 кГц. Программно устанавливаемый уровень сигнала от 10 мВ до 2.0 В (СКЗ), встроенный источник напряжения смещения от 0 до ± 5 В/50 мА. Измерение сопротивления постоянному току (DCR), программно устанавливаемый уровень напряжения от 50 мВ до 2 В, разрешение 10 мкОм. Минимальное время измерений: 13 мс. Импеданс источника сигналов 30 Ом или 100 Ом (по выбору). Мониторинг V/I, функция автоматической регулировки уровня. Функция допускового контроля, 10 ячеек (BIN) с сортировкой. Возможность сохранения файлов и обновления СПО с USB-диска. Интерфейсы: HANDLER, USB HOST, RS232C, RS485(опция), GPIB(опция), SCANNER(опция), USB. Габариты составляют 235 x 105 x 360 мм, масса — не более 3.6 кг.
Функциональные возможности
- Высокая производительность при малых габаритах и низкой цене
- 6-разрядный TFT ЖК-дисплей с диагональю 4.3 дюйма
- Программное выключение питания
- Языки интерфейса: китайский и английский
- Максимальная частота тестового сигнала 200 кГц
- Программно устанавливаемый уровень сигнала от 10 мВ до 2.0 В (СКЗ), встроенный источник напряжения смещения от 0 до ± 5 В/50 мА
- Измерение сопротивления постоянному току (DCR), программно устанавливаемый уровень напряжения от 50 мВ до 2 В, разрешение 10 мкОм
- Функции Ls-Rd / Lp-Rd (L и Rd отображаются одновременно)*
- Минимальное время измерений: 13 мс
- Импеданс источника сигналов 30 Ом или 100 Ом (по выбору)
- Мониторинг V/I, функция автоматической регулировки уровня
- Функция допускового контроля, 10 ячеек (BIN) с сортировкой
- Возможность сохранения файлов и обновления СПО с USB-диска
- Интерфейсы RS232, RS485, USB, HANDLER, GPIB
* Rd - сопротивление постоянному току (DCR).
Область применения
Измерение иммитанса
- Пассивных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов и сетевых компонентов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
|
Параметр |
Значение |
|
|
Модель |
TH2832 |
|
|
Основная погрешность измерений (подробнее в техническом описании) |
LCRZ |
± 0.05 % |
|
DCR |
± 0.1 % |
|
|
Условия калибровки |
Время прогрева: ≥ 30 мин; Температура окружающей среды: 23±5 ºC; Уровень сигнала: 1 В (СКЗ); Коррекция: ХХ (OPEN), КЗ (SHORT) Длина измерительного кабеля: 0 м |
|
|
Частота тестового сигнала |
от 20 Гц до 200 кГц, пост. напряжение |
|
|
Выходной импеданс источника |
30 Ом и 100 Ом (по выбору), ± 1 % на частоте 1 кГц |
|
|
Уровень тестового сигнала переменного напряжения |
Обычный режим |
от 10 мВ до 2 В (СКЗ) |
|
Разрешение: 10 мВ, |
||
|
от 100 мкА до 20 мА (СКЗ) |
||
|
Разрешение: 0.1 мА |
||
|
Режим поддержания постоянного уровня (АРУ включена) |
от 20 мВ до 1 В (СКЗ) |
|
|
Разрешение: 10 мВ; Погрешность уст.: ± 10 % |
||
|
от 200 мкА до 10 мА |
||
|
Разрешение: 0.1 мА |
||
|
Уровень сигнала при измерении сопротивления пост. току (DCR) |
от 50 мВ до 2 В (пост. ток) |
|
|
Разрешение: 0.5 мВ |
||
|
Источник постоянного напряжения смещения |
от 0 до ± 5 В |
|
|
Разрешение: 0.5 мВ; Погрешность уст.: ± 1 % |
||
|
от 0 до ± 50 мА |
||
|
Разрешение: 0.5 мА |
||
|
Измеряемые параметры |
|Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR |
|
|
Диапазон отображаемых значений DCR |
от 0.00001 Ом до 99.9999 МОм |
|
|
Диапазон отображаемых значений LCR |
|Z|, R, X от 0.00001 Ом до 99.9999 Мом |
|
|
Кол-во разрядов дисплея |
6 |
|
|
Скорость (время) измерений (≥10 kHz) |
Режимы: Fast: 75 изм./с(13 мс); Medium:11 изм./с (90 мс); Slow: 2.7 изм./с (370 мс) |
|
|
Эквивалентная схема |
Последовательная, параллельная |
|
|
Выбор предела |
Авто, фиксированный |
|
|
Режим запуска |
Внутренний, внешний, ручной, по шине |
|
|
Количество усреднений |
1–255 |
|
|
Калибровка |
ХХ (Open), КЗ (Short), СН (Load) |
|
|
Обработка результатов |
Прямое считывание, расчет отклонения (абсолютного △ABS и относительного △%) |
|
|
Задержка запуска |
от 0 до 60.000 с, шаг 1 мс |
|
|
Задержка шага (от точки к точке) |
от 0 до 60.000 с, шаг 1 мс |
|
|
Сканирование по списку |
|
|
|
Допусковый контроль |
10 ячеек (BIN) с сортировкий, BIN1-BIN9, NG, AUX |
|
|
Функция подсчета BIN |
||
|
Вывод результата оценки соответствия PASS/FAIL на дисплей |
||
|
Встроенное хранилище данных |
До 100 файлов настроек измерений LCRZ, 201ячейка для хранения результатов измерений |
|
|
Внешний USB-диск |
Возможность сохранения настроек измерений, файлов данных (CSV), скриншотов (GIF) |
|
|

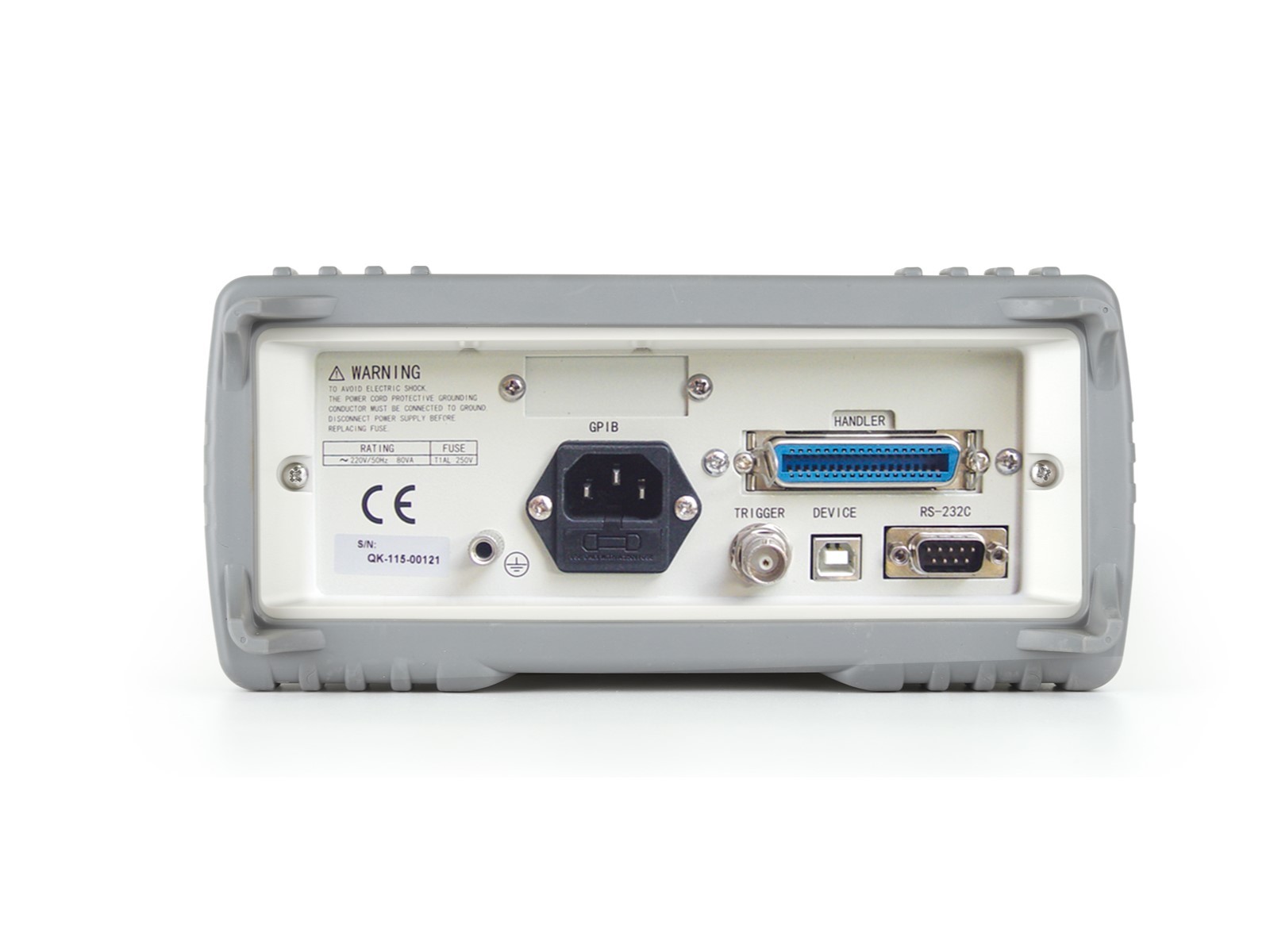

Интерфейсы |
Управление |
HANDLER |
|
Обмен данными |
USB HOST, RS232C, RS485(опция), GPIB(опция), SCANNER(опция) |
|
|
Внешние диски |
USB |
|
|
Габариты |
Общие, мм: 235(Ш) x 105(В) x360(Д) |
|
|
Масса |
не более 3.6 кг. |
|
