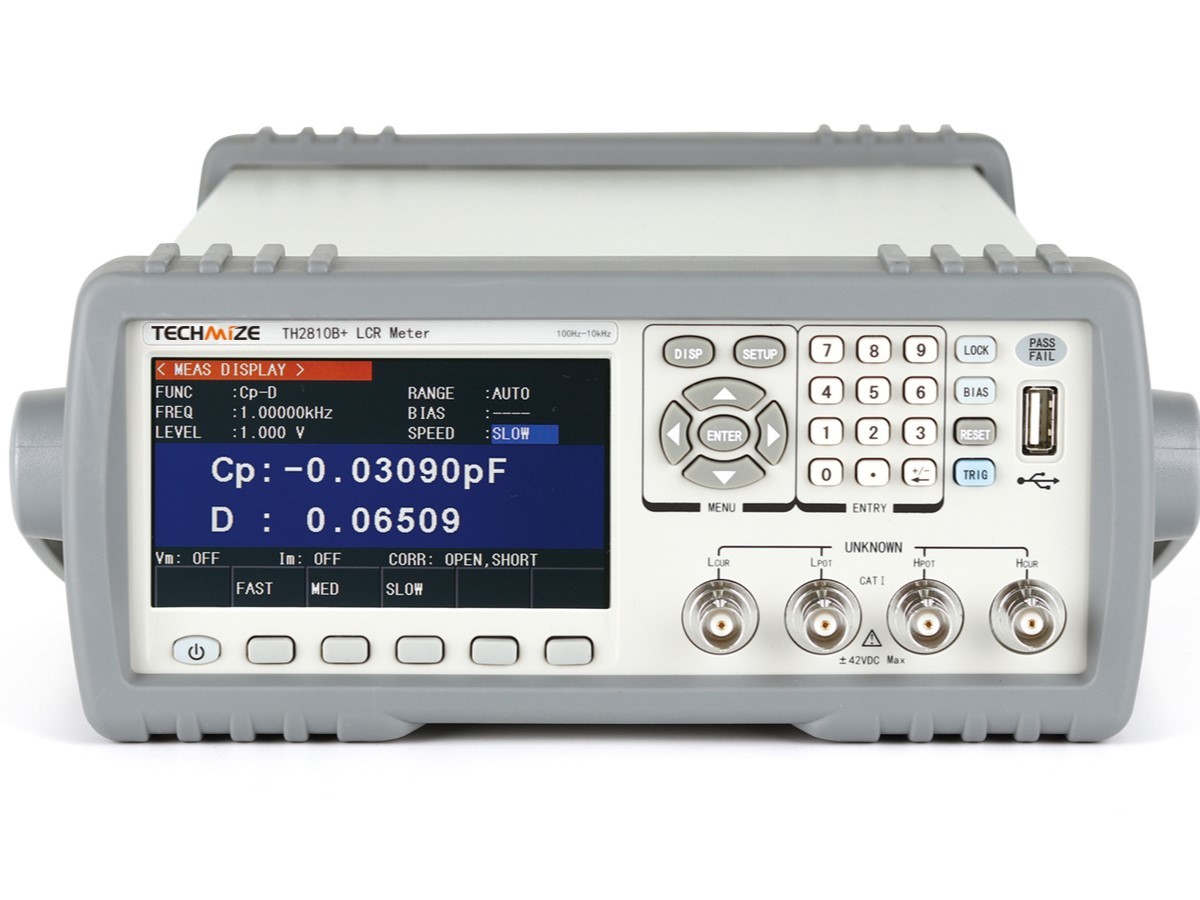

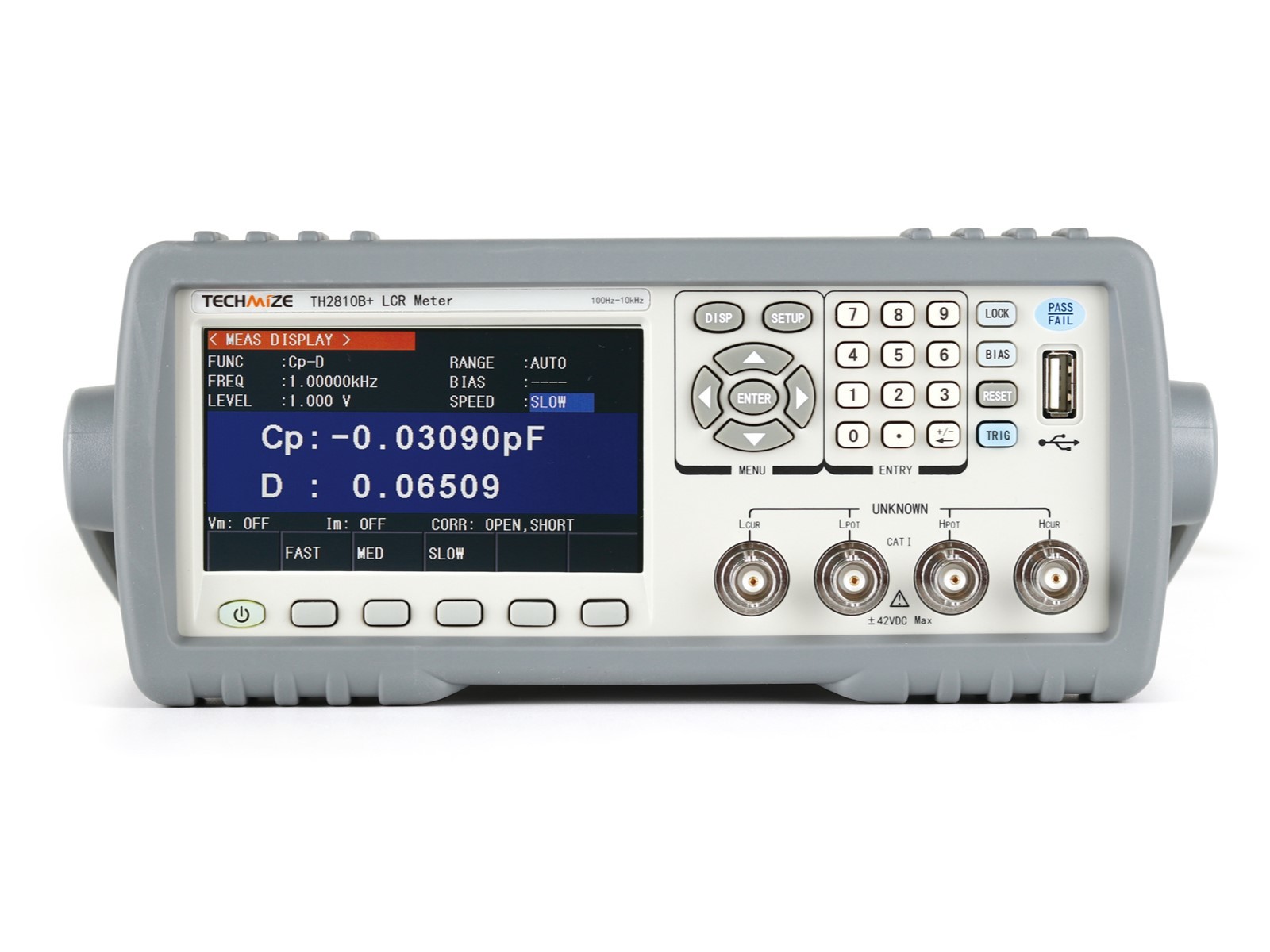

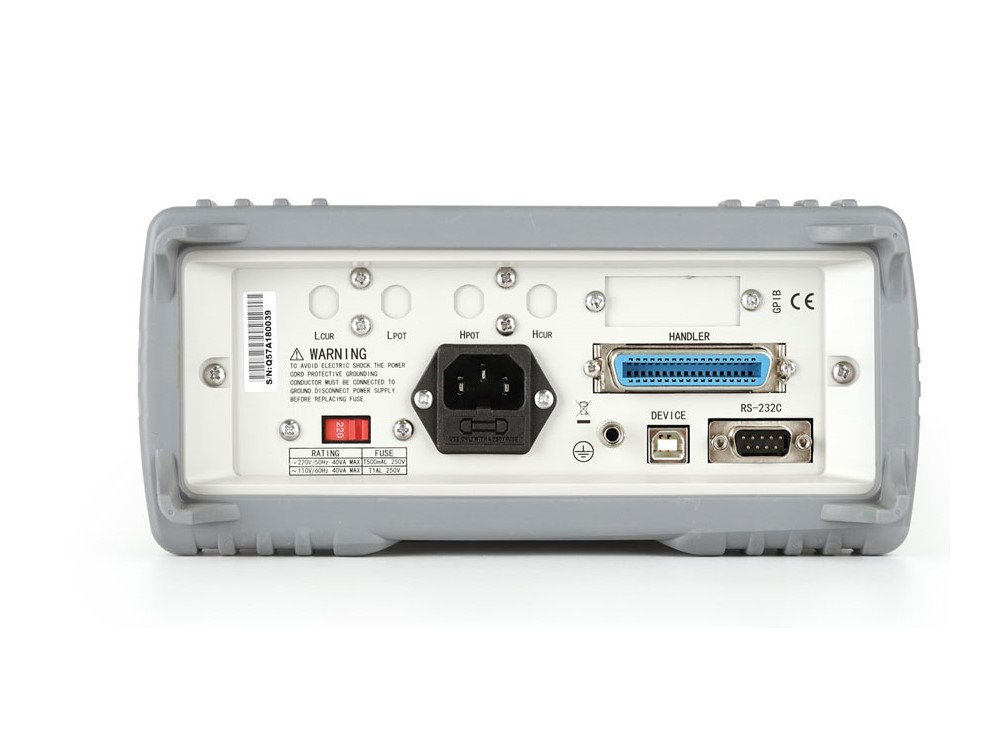

Предназначен для измерения иммитанса различных пассивных компонентов и элементов электрических цепей. Оснащен 6-разрядным TFT ЖК-дисплеем диагональю 4.3 дюйма, графический интерфейс. Поддерживает 4 фиксированные частоты тестового сигнала: 100 Гц, 120 Гц, 1 кГц, 10 кГц. Минимальное время измерения 12.5 мс. Возможность высокоскоростных измерений. Предусмотрены 10 ячеек памяти для допускового контроля и 100 ячеек для хранения настроек. Поддерживает два стандарта напряжения 110 В и 220 В. Функции регистрации данных и захвата изображения с экрана. Габариты составляют 235 x 105 x 360 мм, масса — не более 3.6 кг.
Функциональные возможности
- 4 фиксированные частоты тестового сигнала 100 Гц, 120 Гц, 1 кГц,10 кГц
- 6-разрядный TFT ЖК-дисплей с диагональю 4.3 дюйма
- Языки интерфейса: китайский и английский
- Минимальное время измерения:12.5 мс. Поддержка высокоскоростных измерений на низкой частоте: TX4+3 мс
- 10 ячеек памяти параметров допускового контроля (BIN) с улучшенной системой сортировки
- 100 ячеек энергонезависимой памяти для хранения настроек измерений LCRZ и 10 для хранения результатов
- Программное выключение питания • Поддержка двух стандартов напряжения питающей сети 110 В и 220 В
- Режим сканирования по списку из 10 точек, поддержка многочастотной сортировки при измерениях
- Возможность установки малых напряжений смещения (<100 мкВ), что позволяет измерять параметры дросселей с большой индуктивностью и фильтров синфазных помех
- Хорошая противоударная защита корпуса • Кнопка блокировки отключения питания
- Оценка состояния измерительного приспособления
- Функция регистрации данных
- Функция захвата изображения с экрана
- Все это дополняют удобный графический интерфейс, функции синхронизации, задержки запуска и др.
Область применения
Измерение иммитанса
- Пассивных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов и сетевых компонентов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
|
Параметр |
Значение |
|
Модель |
TH2810B+ |
|
Основная погрешность |
± 0.1 % |
|
Частота сигнала |
100 Гц,120 Гц,1 кГц,10 кГц |
|
Измеряемые параметры |
L, C, R, |Z|, D, Q, X, θd, θr, Vm, Im, △% |
|
Мониторинг V/I |
Да |
|
Уровень сигнала |
0.1 В, 0.3 В,1 В (СКЗ) |
|
Выходной импеданс источника |
10 Ом, 100 Ом |
|
Схема измерения (подключения) |
Четырехпроводная (5 терминалов, 5T) |
|
Скорость измерений |
Режимы: Fast: 19 мс; Medium: 83 мс; Slow: 333 мс при F≤120 Гц Fast: 4XT+3 мс |
|
Калибровка |
ХХ (Open), КЗ (Short), СН (Load) |
|
Сканирование по списку |
·Список сканирования на 10 точек |
|
Эквивалентная схема |
Последовательная, параллельная |
|
Выбор предела |
Авто, фиксированный |
|
Режим запуска |
Внутренний, внешний, ручной, по шине |
|
Кол-во усреднений |
1-255 |
|
Обработка результатов |
Прямое считывание, расчет отклонения (абсолютного △ABS и относительного △%) |
|
Задержка |
Задержка запуска, задержка шага (от точки к точке): от 0 до 60.000 с, шаг 1 мс |
|
Основные функции |
Последовательная или параллельная эквивалентные схемы; Калибровка: холостой ход, короткое замыкание; Выбор предела: авто, вручную; Режимы запуска: внутренний, ручной, внешний, по шине; Блокировка клавиш |
|
Допусковый контроль |
10 ячеек (BIN) с сортировкой, BIN1-BIN9, NG, AUX; Функция подсчета BIN с выводом результата PASS/FAIL на дисплей |
|
Энергонезависимая память |
До 100 файлов настроек измерений LCRZ, 10 ячеек для хранения результатов измерений |
|
Внешний USB диск |
Возможность сохранения настроек измерений и файлов данных в формате CSV |
|
Поддержка протоколов |
SCPI, MODBUS |
|
Габариты |
Общие, мм: 235(Ш) x 105(В) x360(Д) |
|
Масса |
не более 3.6 кг |
