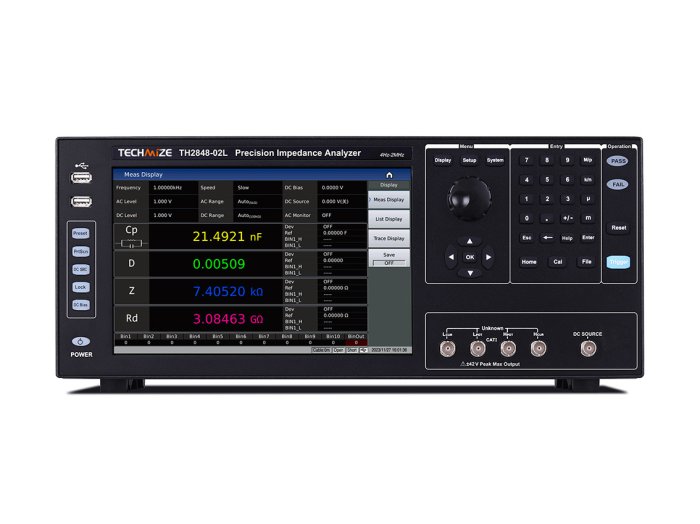

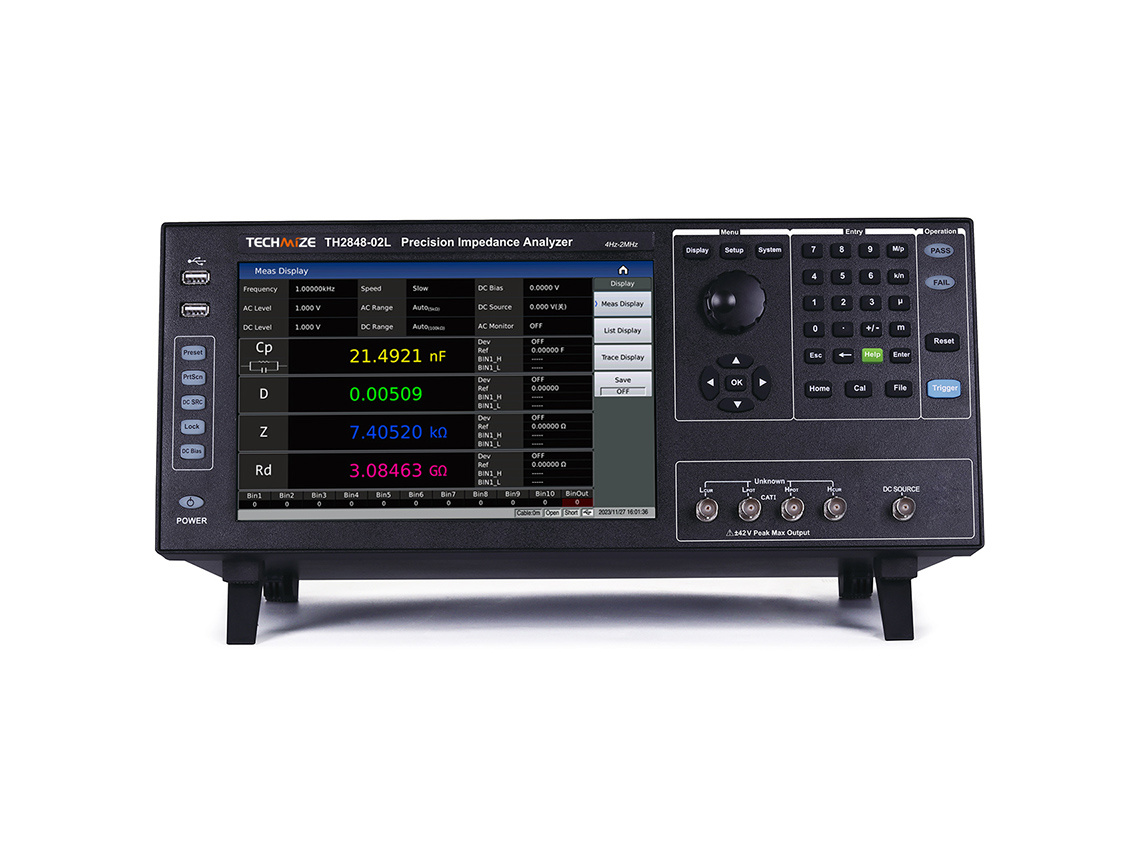

10,1-дюймовый емкостный сенсорный экран 1280×800. Скорость измерений достигает 400 изм./с. Уровень тестового сигнала до 20 В (СКЗ). Встроенный источник постоянного напряжения смещения±40 В/±100 мА. Возможность сохранения данных на внешнем USB-диске. Измерение иммитанса пассивных электронных и полупроводниковых компонентов; прочих элементов электрических цепей; диэлектрических, магнитных, полупроводниковых и жидкокристаллических материалов. Интерфейсы: RS232, RS485, USB HOST, USB DEVICE, HANDLER, LAN, EXTERNAL DCI, GPIB. Габариты – 430х177х265 мм, масса – 11 кг.
Функциональные возможности
■ Высокое разрешение: 10,1 дюйма, разрешение 1280*800, емкостный сенсорный экран
■ Высокая точность: технология автоматического сбалансированного моста, конфигурация тестирования четырехконечных пар
■ Высокая стабильность и согласованность: 15 конфигураций диапазона
■ Высокая мощность: уровень сигнала: 20 В переменного тока / 100 мА переменного тока Встроенное смещение постоянного тока: ±40 В постоянного тока / 100 мА постоянного тока
■ Высокая скорость: архитектура с двумя процессорами, максимальная скорость тестирования до 400 раз/с (2,5 мс)
■ Удобное управление: операционная система Linux, сенсорное управление, встроенная справка
■ Три типа тестов: выборочный тест, сканирование списка и графическое сканирование
■ Четырехпараметрическое измерение
■ Запись одним щелчком, снимок экрана одним щелчком
■ Функция сканирования многопараметрического списка из 201 точки
■ Функция графического сканирования, 4 дорожки по желанию, поддержка разделения экрана на 1/2/4
■ Тест круга пьезоэлектрической проводимости, тест диэлектрической проницаемости
■ Мощная сортировка: режим LCR: 10 уровней сортировки. Режим графического анализа: поддержка сортировки по условию кривой.
■ Высокая совместимость: поддерживает набор команд SCPI/MODBUS. Совместимо с KEYSIGHT E4980A, E4980AL, HP4284A.
■ Независимое управление цилиндром 24 В
Область применения:
■ Пассивные компоненты: Оценка параметров импеданса и анализ производительности конденсаторов, индукторов, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, сборок микросхем, кристаллов и сетевых компонентов.
■ Полупроводниковые компоненты: Тестирование и анализ паразитных параметров интегральных схем драйверов светодиодов; определение характеристик C-VDC варакторов; анализ паразитных параметров транзисторов или интегральных схем
■ Другие компоненты: Оценка импеданса печатных плат, реле, переключателей, кабелей, батарей и т. д.
■ Диэлектрические материалы: Оценка диэлектрических проницаемостей и углов потерь пластмасс, керамики и других материалов.
■ Магнитные материалы: Оценка проницаемости и угла потерь ферритов, аморфных и других магнитных материалов
■ Полупроводниковые материалы: Диэлектрическая проницаемость, электропроводность и CV-свойства полупроводниковых материалов
■ Жидкокристаллические материалы: CV-характеристики, такие как диэлектрическая проницаемость и константа упругости жидкокристаллических блоков
■ Пезоэлектрические материалы и устройства: Пьезокерамические фильтры, пьезокерамические ловушки, пьезокерамические дискриминаторы, пьезокерамические трансформаторы, ультразвуковые генераторы высокой мощности, преобразователи (осцилляторы), устройства на поверхностных акустических волнах, электроакустические устройства и т. д. могут быть испытаны на статическую емкость, потери, резонансную частоту, антирезонансную частоту, коэффициент механической связи и другие параметры.
|

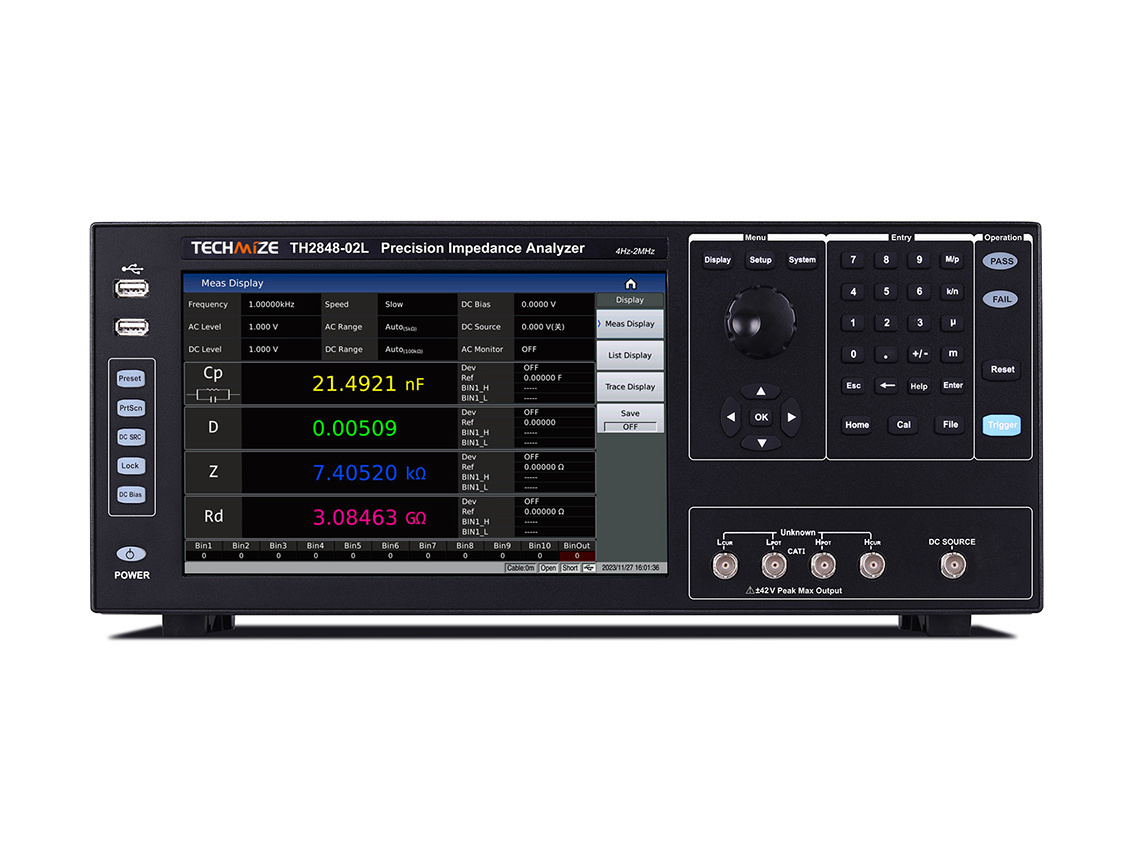

Модель продукта |
TH2848-02L |
TH2848-02 |
TH2848-05 |
TH2848-10 |
|
|
Дисплей |
Монитор |
10,1-дюймовый (по диагонали) ёмкостный сенсорный экран |
|||
|
Масштаб |
16:9 |
||||
|
Разрешение |
1280×RGB×800 |
||||
|
Измеряемые Параметры |
Методы |
Четыре параметра можно выбрать произвольно |
|||
|
Переменный ток |
Cp, Cs, Lp, Ls, Rp, Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, переменный ток, постоянный ток |
||||
|
Постоянный ток |
RDC |
||||
|
Пьезоэлектричество |
Ct, Dt, Fs, Fp, Fp-Fs, Zmin, Zmax, F1, F2, F2-F1, Gmax, C0, C1, R1, L, Kp, Keff, Kt, K31, K33, Qm, ε, εr |
||||
|
Диэлектрик |
Cp, D, ε, |ε|, εr', εr'', tanδ, Q |
||||
|
Частота тестирования |
Диапазон |
4 Гц — 2 МГц |
4 Гц — 2 МГц |
4 Гц — 5 МГц |
4 Гц — 10 МГц |
|
Точность |
0.01% |
||||
|
Разрешение |
0,1 МГц 4,0000–99,9999 Гц |
||||
|
1 МГц 100 000–999 999 Гц |
|||||
|
10 МГц 1,00000 кГц — 9,99999 кГц |
|||||
|
100 МГц 10 000–99 999 кГц |
|||||
|
1 Гц 100 000 кГц — 999 999 кГц |
|||||
|
10 Гц 1,00000 МГц — 9,99999 МГц |
|||||
|
Режим тестового сигнала переменного Тока |
Значение рейтинга (ALC OFF) |
Заданное напряжение — это напряжение Hcur при разомкнутой цепи тестового терминала. |
|||
|
Постоянное значение (ALC ON) |
Поддерживайте напряжение на тестируемом устройстве на уровне заданного значения |
||||
|
Уровень тестирования |
Диапазон напряжений |
0Vrms - 2Vrms |
0mVrms-20Vrms F <= 1 МГц |
||
|
0mVrms-15Vrms 1 МГц<F<= 2 МГц |
|||||
|
0mVrms-2Vrms 2 МГц<F<= МГц |
|||||
|
0mVrms-1Vrms 5 МГц<F<= 10 МГц |
|||||
|
Точность |
± (10%× заданное значение + 2 мВ) (переменный ток <= Vrms) |
||||
|
± (10% × заданное значение + 5 мВ) (переменный ток ≈ 2 об/мин) |
|||||
|
Разрешение |
0,1 мВрмс, 0 МВРМС-0,2 Мврмс |
||||
|
0,2мВрмс, 0,2Vrms-0,5Vrms |
|||||
|
0,5mVrms 0,5Vrms-1Vrms |
|||||
|
1mVrms 1Vrms-10Vrms |
|||||
|
10mVrms 10Vrms-20Vrms |
|||||
|
Текущий диапазон |
0 м — 20 м |
0 м — 100 м |
|||
|
Разрешение (внутреннее сопротивление 100 Ом) |
1 мАрм 0Арм-2 мАрм |
||||
|
2 микроарма 2 миллиарма — 5 миллиармов |
|||||
|
5 микроармов, 5–10 микроармов |
|||||
|
10 мАрм 10 мАрм — 100 мАрм |
|||||
|
Тест RDC |
Диапазон напряжений |
100 мВ — 1 В |
|||
|
Разрешение |
100 мкВ |
||||
|
Текущий диапазон |
0–10 мА |
||||
|
Разрешение |
10 мкА |
||||
|
Смещение постоянного тока |
диапазон напряжений |
0 В — ±10 В |
0 В — ±40 В |
||
|
Точность |
1% × заданное напряжение + 5 мВ переменного тока ≤ 2 В |
||||
|
2%× установленное напряжение + 8 мВ переменного тока> 2 В |
|||||
|
Разрешение |
0,1 мВ 0 В — ±5 В |
||||
|
1 мВ ±5 В — ±40 В |
|||||
|
Текущий диапазон |
0 мА — ±100 мА |
||||
|
Разрешение |
1 мкА 0–50 мА |
||||
|
10 мкА 50–100 мА |
|||||
|
Источник напряжения |
диапазон напряжений |
-10 В — 10 В |
|||
|
Разрешение |
1 мВ |
||||
|
Текущий диапазон |
-45 мА — +45 мА |
||||
|
Выходное Сопротивление |
100Ω |
||||
|
Управление цилиндром |
Управление переключением |
|
|||
|
Включить |
Включается в течение установленного времени от 0 до 60 секунд |
||||
|
Выключить |
Выключается в течение заданного времени от 0 до 60 секунд |
||||
|
Конфигурация Тестовой стороны |
Четырехконтактная пара |
||||
|
Длина тестового кабеля |
0 м, 1 м |
||||
|
Выходное Сопротивление |
100 Ом, ±1 % при 1 кГц |
||||
|
Математическая операция |
Абсолютное отклонение Δ от номинального значения, процентное отклонение Δ% от номинального значения |
||||
|
Режим эквивалентности |
Последовательный, параллельный |
||||
|
Функция калибровки |
ОТКРЫТЫЙ, КОРОТКИЙ, НАГРУЗОЧНЫЙ |
||||
|
Измеренное среднее значение |
1–255 раз |
||||
|
Выбор диапазона |
АВТО, УДЕРЖАНИЕ |
||||
|
Режим запуска |
Непрерывный, одиночный |
||||
|
Задержка срабатывания |
0–60 секунд |
||||
|
конкретная функция |
Скриншот в один клик, запись в один клик, встроенная система помощи |
||||
|
Конфигурация диапазона |
LCR |
100 мОм, 1 Ом, 10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
|||
|
RDC |
10 Ом, 20 Ом, 50 Ом, 100 Ом, 200 Ом, 500 Ом, 1 кОм, 2 кОм, 5 кОм, 10 кОм, 20 кОм, 50 кОм, 100 кОм |
||||
|
Время измерения (мс/время) (частота > = 100 кГц) |
Быстро: 2,5 мс. Средне: 90 мс. Медленно: 220 мс. |
||||
|
Максимальная точность |
0,05 % (см. технические характеристики) |
||||
|
Диапазон отображения измерений |
|
||||
|
Cs,Cp |
0,00001 пФ — 9,99999 Ф |
||||
|
Ls,Lp |
0,00001 мкГн — 99,9999 кГн |
||||
|
D |
0.00001 - 9.99999 |
||||
|
Q |
0.00001 - 99999.9 |
||||
|
R, Rs, Rp, X, Z, RDC |
0,001 мОм — 99,9999 МОм |
||||
|
G,B,Y |
0,00001 мкс — 99,9999 с |
||||
|
В постоянном токе |
±0 В — ±999,9999 В |
||||
|
IDC |
±0 А — ±999,9999 А |
||||
|
θr |
-6.28318 |
||||
|
θd и |
-179.999° - 179.999° |
||||
|
Δ% |
±(0.000% - 999.9%) |
||||
|
Многофункциональное сканирование списка параметров |
Очки |
201 балл, для каждого балла можно установить среднее значение, каждый балл можно отсортировать отдельно |
|||
|
Параметры |
Тестовая частота, переменное напряжение, переменный ток, постоянное напряжение смещения, постоянный ток смещения, функция проверки диэлектрической проницаемости на основе параметров каждой точки в этом списке |
||||
|
Режим запуска |
Последовательный SEQ: при однократном срабатывании измерения выполняются во всех точках сканирования, /EOM/INDEX выводится только один раз |
||||
|
Другие функции |
1. Несколько функций копирования для параметров сканирования и тестирования |
||||
|
Диэлектрическая проницаемость |
Решения для испытания диэлектрических материалов |
||||
|
Компаратор |
Каждая точка сканирования может измерять до четырёх параметров теста. Для каждого параметра можно установить верхний и нижний пределы. Если все параметры теста соответствуют требованиям, выводится сигнал PASS, в противном случае выводится сигнал FAIL. Если верхний и нижний пределы не установлены, оценка не проводится. |
||||
|
Графическое сканирование |
Точки сканирования |
Пункты 51, 101, 201, 401, 801 являются необязательными |
|||
|
Отображение результатов |
Экстремальные значения для каждого параметра и значение сканируемого параметра в точке, где находится курсор, с соответствующим значением тестового параметра |
||||
|
Пьезоэлектрическое тестирование |
Пьезоэлектрическое устройство и решения для тестирования пьезоэлектрических материалов, интегрированная функция пьезоэлектрического круга |
||||
|
Сканирующая дорожка |
Можно выбрать 1–4 параметра тестирования, а кривую сканирования можно разделить на один, два или четыре экрана. |
||||
|
Диапазон отображения |
Автоматическая блокировка в реальном времени |
||||
|
Координатная шкала |
Логарифмический, линейный |
||||
|
Параметры сканирования |
Частота, переменное напряжение, переменный ток, смещение постоянного напряжения/смещение постоянного тока |
||||
|
Триггерный метод, Одиночный |
При ручном запуске выполняется одно сканирование от начала до конца, следующий сигнал запуска запускает новое сканирование |
||||
|
Триггерный метод, Последовательный |
Бесконечное циклическое сканирование от начала до конца |
||||
|
Сохранение результатов |
Графика, документация |
||||
|
Компаратор |
Постановка Бункера |
10Bin, PASS, FAIL |
|||
|
Настройка отклонения бункера |
Значение отклонения, процентное значение отклонения, отклонение |
||||
|
Режим бункера |
Допуск, непрерывный |
||||
|
Количество ячеек |
0-99999 |
||||
|
ОГРН решения |
Для предельного диапазона можно задать до четырёх параметров. Если результаты четырёх тестовых параметров попадают в заданный диапазон, отображается соответствующий номер BIN. Если он превышает максимальный заданный диапазон номеров BIN, отображается сообщение FAIL. Тестовые параметры без заданных верхнего и нижнего пределов автоматически игнорируются при определении номера BIN. |
||||
|
Индикация ПРОХОЖДЕНИЯ /СБОЯ |
Если устройство соответствует критериям Bin1-10, на передней панели загорается индикатор PASS, в противном случае — индикатор FAIL. |
||||
|
Кэш данных |
Результаты 201 измерения можно считать в пакетном режиме. |
||||
|
Хранение |
Внутренний |
Устройство оснащено встроенной памятью объемом 8 ГБ. После удаления системных файлов пользователь может использовать около 6 ГБ памяти. |
|||
|
Внешний USB-порт |
Файлы для тестирования, скриншоты, файлы с записями |
||||
|
Блокировка клавиатуры |
Запираемые ключи на передней панели |
||||
|
Интерфейсы |
USB-ХОСТ |
2 порта USB HOST, к которым можно подключить мышь, клавиатуру и U-диск, но только по одному устройству за раз |
|||
|
USB -УСТРОЙСТВО |
Гнездо универсальной последовательной шины, малый класс B (4 контактных положения); соответствует стандартам USB TMC-USB 488 и USB2.0. Гнездовой разъем используется для подключения внешнего контроллера. |
||||
|
Локальная сеть |
Ethernet 10/100M, 8-контактный, с адаптивной скоростью передачи данных |
||||
|
ОБРАБОТЧИК |
Для вывода сигнала Bin Staging |
||||
|
GPIB |
Стандартный |
||||
|
RS232C |
Стандартный 9-контактный разъём |
||||
|
RS485 |
Стандартный |
||||
|
Время прогрева при включении |
60 минут. |
||||
|
Входное напряжение |
Возможность выбора 100–120 В переменного тока/198–242 В переменного тока, 47–63 Гц |
||||
|
Мощность источника питания |
Не менее 130 ВА |
||||
|
Размеры (ШxВxГ) мм |
430x177x265 |
||||
|
Веса |
11 кг |
||||
