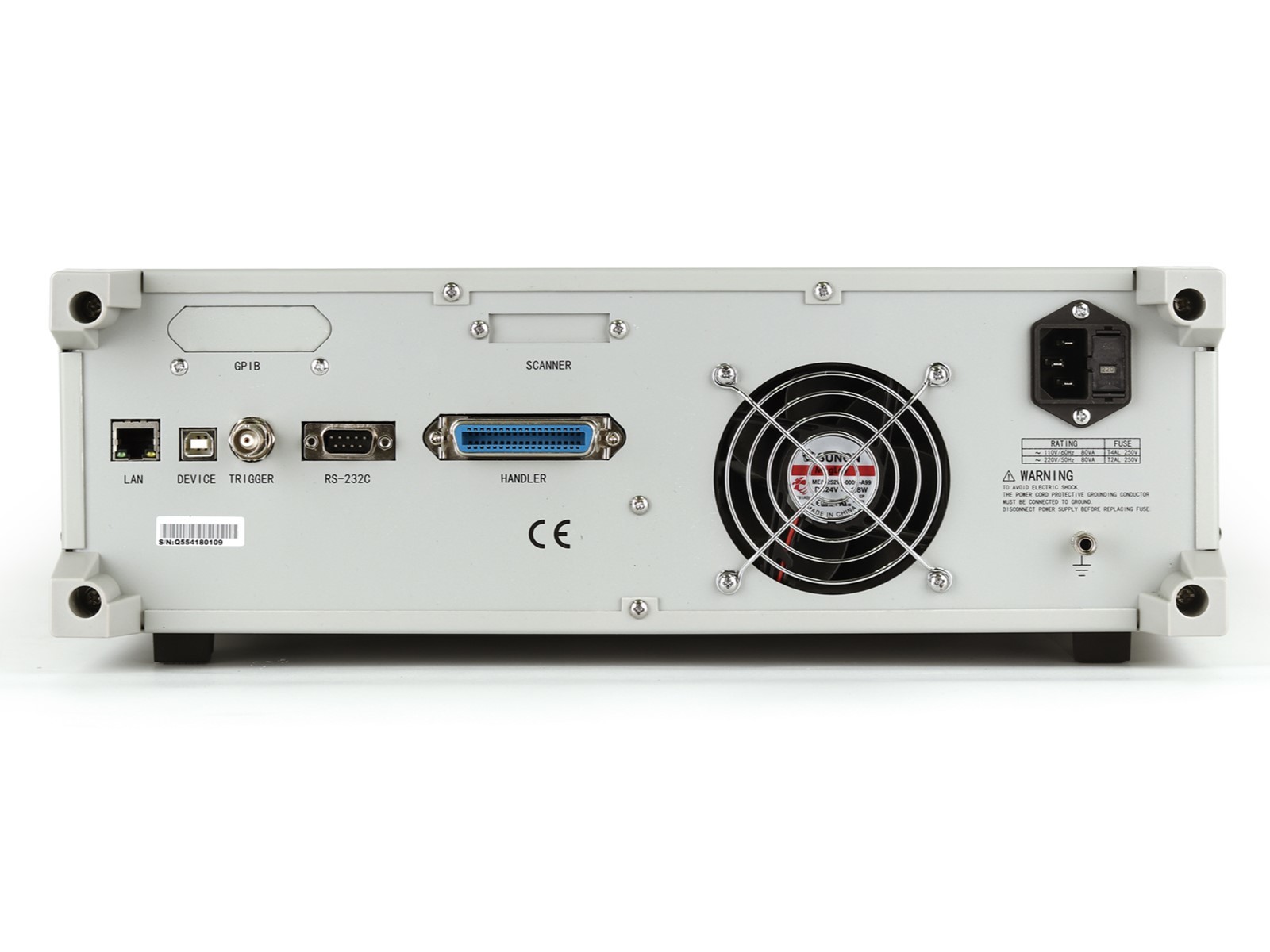

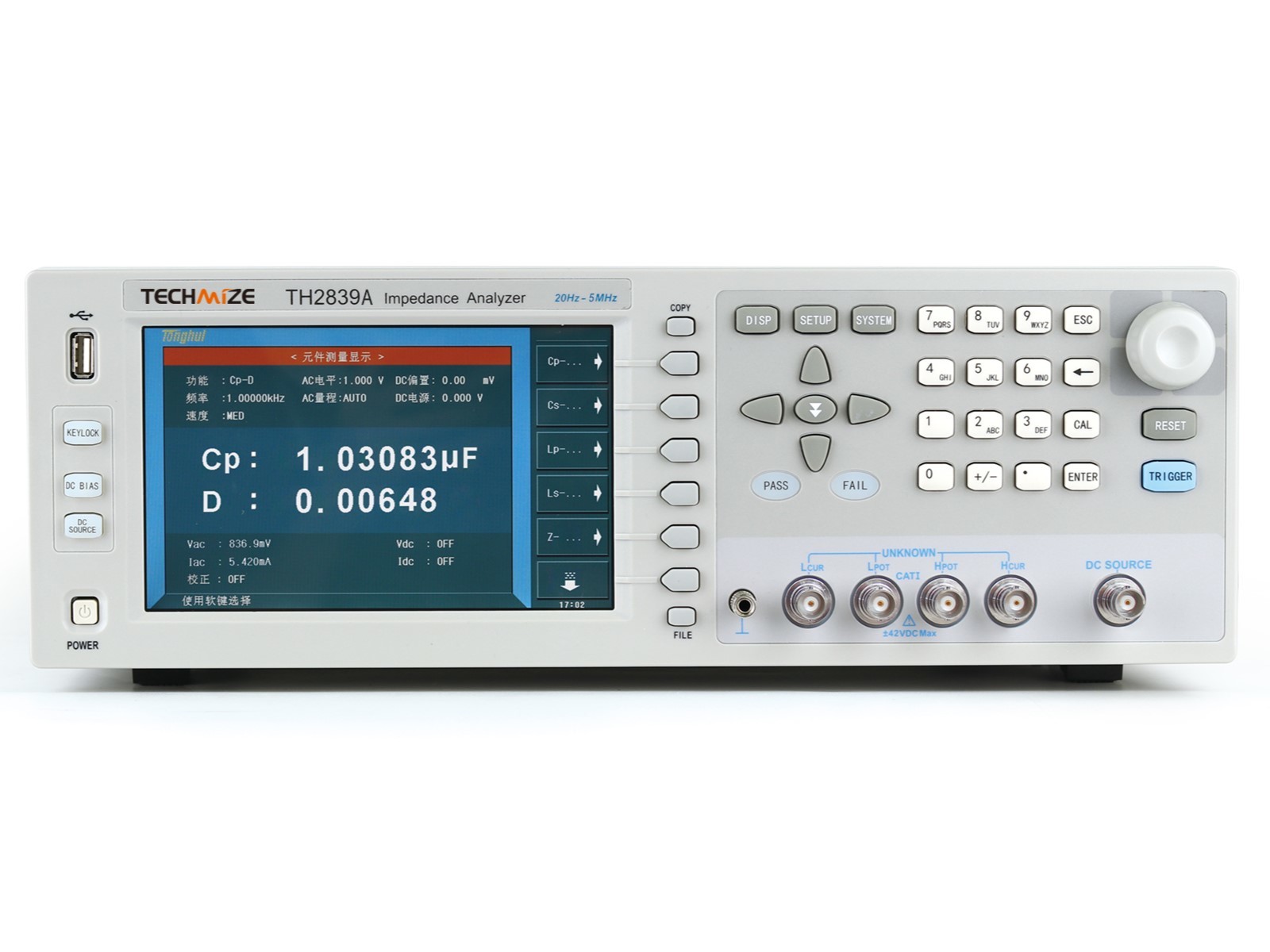

Высокая точность: использование автобалансировки измерительного моста и 4-проводной схемы (4TP). Высокая стабильность и согласованность: до 15 диапазонов. Высокая скорость: до 7.7 мс. Высокое разрешение: 7 дюймов, 800×600. Функция сканирования по списку: 201 точка. Функция многопараметрического свипирования с построением графиков. Широкие возможности по сохранению данных: встроенное хранилище: 40 ячеек памяти настроек измерений; внешний USB-накопитель: до 500 файлов настроек измерений, файлы логов и изображения. Одновременное измерение Ls-DCR. Поддержка SCPI-команд. Область применения: пассивные электронные и полупроводниковые компоненты; прочие элементы электрических цепей; диэлектрические, магнитные, полупроводниковые и жидкокристаллические материалы. Интерфейсы USB HOST, USB DEVICE, LAN, HANDLER, RS232C, SCANNER, разъем для датчика температуры, опционально – GPIB. Габариты составляют 400 x 132 x 425 мм, масса – не более 15 кг.
Функциональные возможности
- Высокая точность: использование автобалансировки измерительного моста и 4-проводной схемы (4TP)
- Высокая стабильность и согласованность: до 15 диапазонов
- Высокая скорость: до 7.7 мс
- Высокое разрешение: 7 дюймов, 800×600
- Функция сканирования по списку: 201 точка
- Функция многопараметрического свипирования с построением графиков
- Автоматическое определение полярности варакторного диода
- Функция 10-уровневого допускового контроля с выдачей оповещения о результатах в виде звуковой или световой индикации
- Широкие возможности по сохранению данных: Встроенное хранилище: 40 ячеек памяти настроек измерений; Внешний USB-накопитель: до 500 файлов настроек измерений, файлы логов и изображения
- Одновременное измерение Ls-DCR
- Высокая взаимозаменяемость: поддержка SCPI-команд, совместимость по коду с Keysight E4980A, E4980AL, HP4284A
Область применения
- Измерение иммитанса
- Пассивных электронных компонентов: конденсаторов, дросселей, сердечников, резисторов, пьезоэлектрических устройств, трансформаторов, чип-компонентов
- Полупроводниковых компонентов: анализ паразитных параметров транзисторов, интегральных схем, схем управления светодиодами, статических ВФХ варакторов
- Прочих элементов электрических цепей: дорожек печатных плат, реле, переключателей, элементов питания и т.д.
- Диэлектрические материалы: измерения диэлектрической проницаемости и тангенса угла потерь пластика, керамики и других материалов
- Магнитные материалы: измерения магнитной проницаемости и тангенса угла потерь феррита, аморфных и других магнитных материалов
- Полупроводниковые материалы: измерения диэлектрической проницаемости, проводимости и ВФХ полупроводниковых материалов
- Жидкокристаллические материалы: измерения ВФХ, диэлектрической проницаемости и коэффициентов упругости
|
Параметр |
Значение |
|
Модель |
TH2822D |
|
Функции |
|
|
Измеряемые параметры |
Основные: L / C / R / Z/ DCR |
|
Эквивалентная схема |
Последовательная и параллельная |
|
Режим выбора параметра и эквивалентной схемы |
Фиксированный, автоматический |
|
Выбор предела |
Автоматический |
|
Измерительные входы |
3-контактный, 5-контактный |
|
Скорость измерений |
4 изм./сек, 1.5 изм./сек |
|
Скорость измерений в режиме DCR |
3 изм./сек |
|
Калибровка |
ХХ (Open), КЗ (Short) |
|
Допусковый контроль |
1 %, 5 %, 10 %, 20 % |
|
Входной предохранитель |
0.1 А / 250 В |
|
Интерфейс |
Mini-USB (виртуальный последовательный порт) |
|
Тестовый сигнал |
|
|
Частота |
100 Гц |
|
Уровень |
0.3 В, 0.6 В, 1 В (СКЗ) |
|
Выходной импеданс |
100 Ом |
|
Дисплей |
|
|
Тип дисплея |
ЖК-дисплей, отображение основных и второстепенных величин, фоновая подсветка |
|
Разрешение |
Макс. для осн. параметров: 40,000 разрядов, для второстепенных параметров D/Q мин.: 0.0001 |
|
Осн. погрешность |
± 0.1 % |
|
Диапазон измерений |
|
|
L |
0.00 мкГн – 1000.0 Гн |
|
C |
0.00 пФ – 20.000 мФ |
|
Z/R |
0.0000Ω – 10.000MΩ |
|
DCR |
0.0000 Ом – 20.000 МОм |
|
ESR |
0.0000 Ом – 999.9 Ом |
|
D |
0.0000 – 9.999 |
|
Q |
0.0000 – 9999 |
|
θ |
0.00° – ±180.0° |
|
Параметры электропитания |
|
|
Модель батареи |
LH-200H7C, 8.4 В Ni-MH аккумуляторная батарея емкостью 200 мА·ч |
|
Блок питания |
Входное переменное напряжение: 220 В/50 Гц, выходное постоянное напряжение: 12 В - 15 В (нагр. 100 Ом) |
|
Ток покоя |
11 мкА |
|
Время раб. от бат. |
16 часов (тип.) , при условии установки новой алкалиновой батареи и отключенной фоновой подсветки |
|
Авт. откл. питания |
На выбор: ВЫКЛ., 5 мин, 15 мин, 30 мин, 60 мин; По умолчанию: 5 мин |
|
Индикация низк. зар. |
При падении напряжения питания до 6.8 В, индикация низкого заряда должна быть включена |
