Функция DCR и проводимости. Функция автоматического выбора LCR. Сверхнизкое потребление энергии около 12 мА. Опциональная частота до 10 кГц. Скорость тестирования 2 изм/сек. Режим сравнения с допуском 1%, 5%, 10%, 20%. Разрешение D/Q 0,001. Стандартный интерфейс связи Mini-USB, набор команд SCPI. Размер – 181.5x34x20 мм, вес – 50 г.
Особенности
- Умный, портативный дизайн
- Обеспечивает три входных импеданса для автоматического соответствия измерениям
- Функция DCR и проводимости
- Сверхнизкое потребление энергии около 12 мА
- Опциональная частота до 10 кГц
- Интеллектуальная функция автоматического выбора LCR
- Режим сравнения с допуском 1%, 5%, 10%, 20%
- Разрешение D/Q 0,001
- Функция сохранения отображаемых данных
- Аккумулятор можно заряжать как при включенном, так и при выключенном питании
- Возможность выбора конфигурации функций в реальном времени и сохранения рабочего статуса
- Стандартный интерфейс связи Mini-USB, набор команд SCPI
Применение
- Оценка импедансных параметров пассивных компонентов
- Оценка импеданса печатных плат, реле, переключателей, батарей и т.д.
- В основном используется для некоторых малогабаритных SMT-компонентов
|
Параметр |
Значение |
|
Модель |

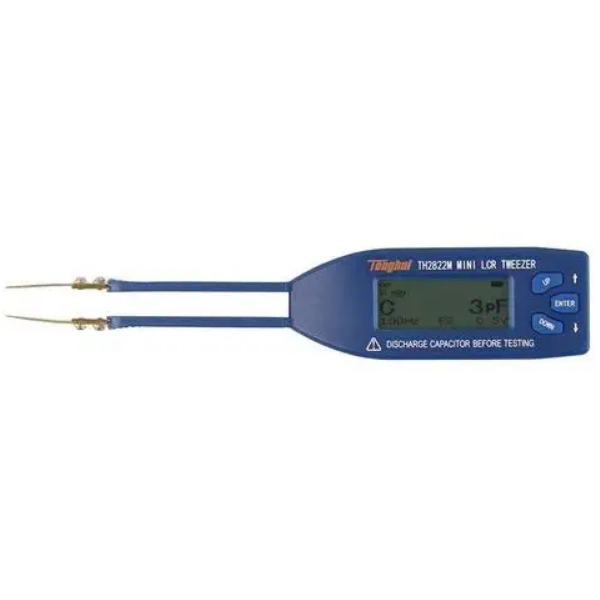

TH2822M |
|
Дисплей |
Жидкокристаллический дисплей LDC |
|
Основная точность измерения |
0.5% |
|
Частота |
100 Гц, 125 Гц, 1 кГц, 10 кГц |
|
Уровень сигнала переменного тока |
0,5 Vrms |
|
Импеданс выходного сигнала источника |
100 Ом, 1 кОм, 10 кОм |
|
Функция измерения DCR |
да |
|
Параметры тестирования |
Основные параметры: L/C/R/Z/DCR/OS |
|
Скорость тестирования |
2 изм/сек |
|
Эквивалентный режим |
Последовательный, Параллельный |
|
Параметры и эквивалентный режим |
Ручной, Авто |
|
Режим диапазона |
Авто |
|
Тестовая конфигурация терминала |
Двухтерминальная |
|
Режим сравнения по допуску |
1%, 5%, 10%, 20% |
|
Коммуникационный интерфейс |
Mini-USB (виртуальный последовательный порт) |
|
Источник питания |
|
|
Модель батареи |
MLK 403030, перезаряжаемая батарея 3.7 В 200 мАч |
|
Автоотключение |
30 сек, 60 сек, 120 сек |
|
Размер и вес |
|
|
Размер (ШxВxГ) |
181.5x34x20 мм |
|
Вес |
50 г |
