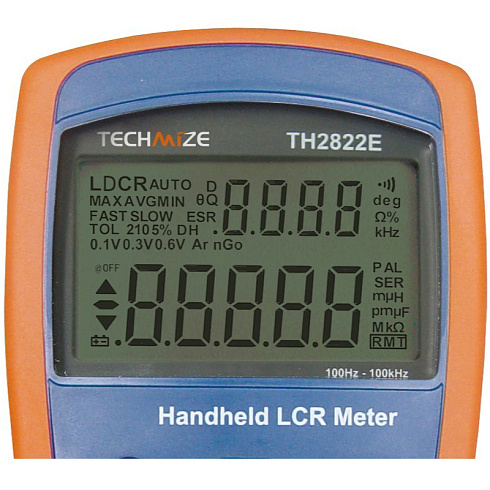

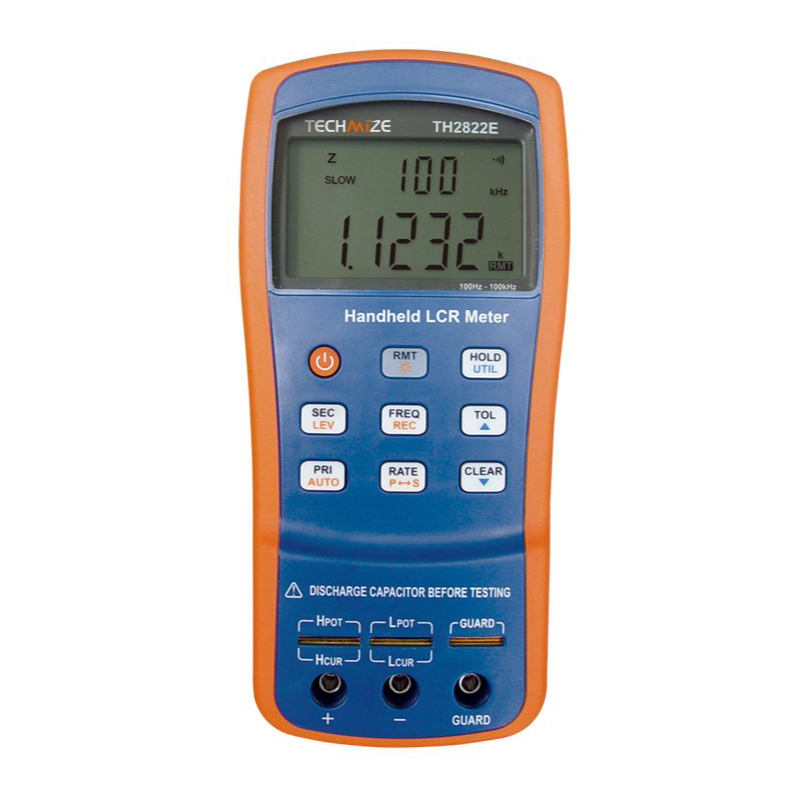

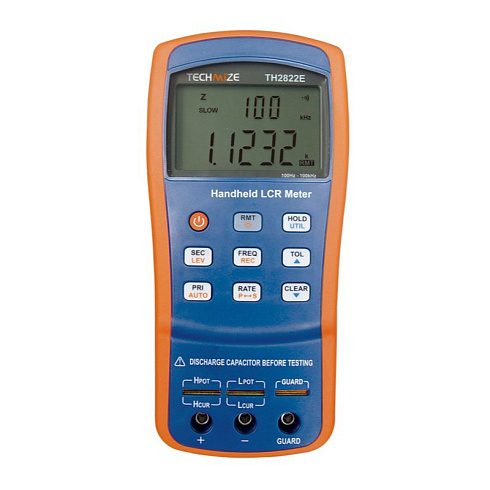

Портативный измеритель иммитанса (LCR). Разработан с применением технологий высокоплотного монтажа SMD-компонентов. Минимальная основная погрешность измерений: ± 0.25 %. Максимальная частота тестового сигнала: 100 кГц. Возможность выбора уровня тестового сигнала и измерения сопротивления постоянному току (DCR). Улучшенная защита входных соединителей от повреждения. Разрешение 40.000 разрядов для основных параметров и 0.0001 для второстепенных. Низкий типовой показатель энергопотребления: 25 мА. Скорость измерений 4 изм./сек (DCR: 3 изм./сек). Фиксированный выходной импеданс 100 Ом. Функция защиты измерительных входов. Стандартный разъем Mini-USB для обмена данными с ПЭВМ и поддержка SCPI-команд.

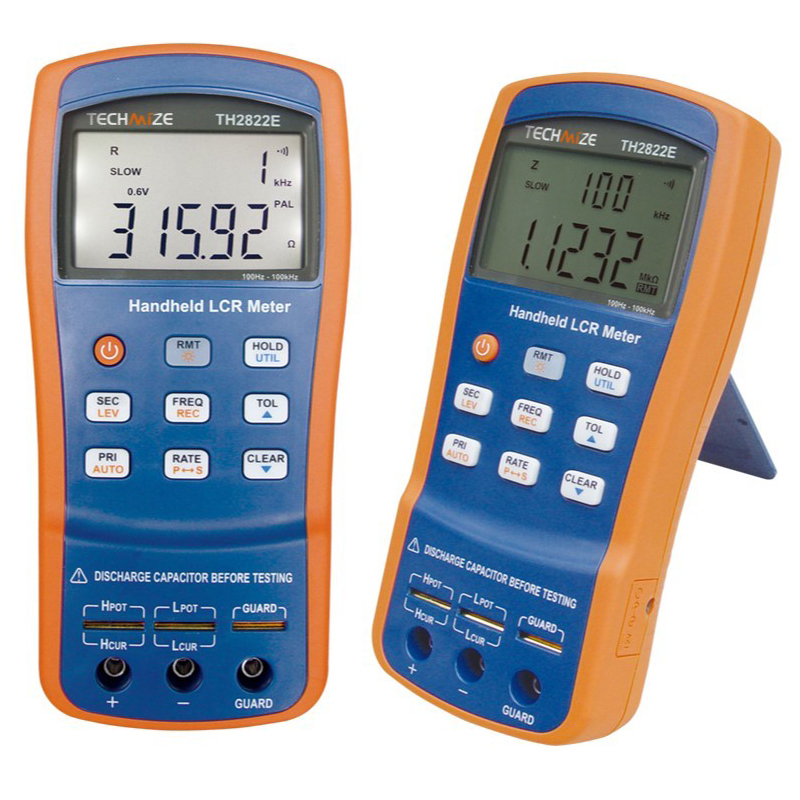

Портативные измерители иммитанса (LCR) серии TH2822 – это средства измерений с самыми широкими в отрасли функциональными возможностями и выдающимися характеристиками, сравнимыми с настольными аналогами.

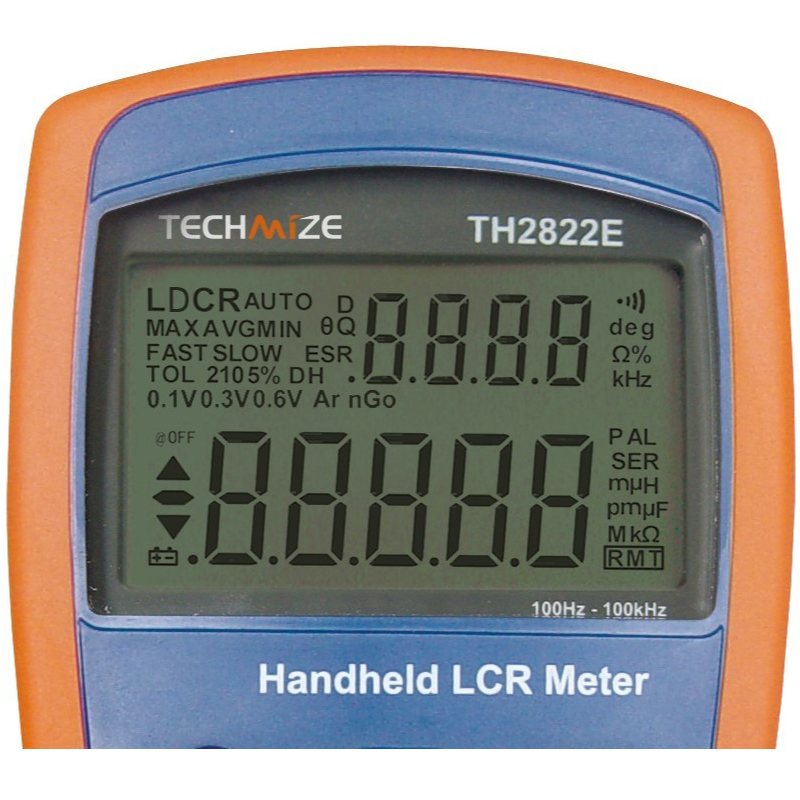

Модели TH2822 разработаны с применением технологий высокоплотного монтажа SMD-компонентов, что обеспечивают ультранизкое энергопотребление и возможность одновременного отображаются основных и вспомогательных параметров на ЖК-дисплее с подсветкой. Двухцветный корпус отличается великолепной формой, а функции прибора просты в управлении. Частота тестового сигнала до 100 кГц, разрешение 40.000 разрядов для основных параметров и 0.0001 для второстепенных. Все это обеспечивает высокую точность и удобство измерений пассивных компонентов в различных условиях в течение длительного времени.
Модели TH2822D/E обладают расширенными возможностями установки уровня сигнала и измерений DCR. Основная погрешность измерений достигает ± 0,1 %.
Благодаря интерфейсу USB, устройства серии TH2822 могут легко взаимодействовать с ПК и дистанционно управляться с его помощью.
Чтобы удовлетворить растущие требования к тестированию SMD-компонентов и сбалансировать противоречивые требования к производительностит, пользователям предлагаются два типа 4-контактных пробников типа «пинцет» для измерений по схеме Кельвина: TH26009C и TH26029C.
Функциональные возможности
- Минимальная основная погрешность измерений: ± 0.25 %
- Максимальная частота тестового сигнала: 100 кГц
- Возможность выбора уровня тестового сигнала
- Возможность измерения сопротивления постоянному току (DCR)
- Улучшенная защита входных соединителей от повреждения
- Разрешение 40.000 разрядов для основных параметров и 0.0001 для второстепенных
- Низкий типовой показатель энергопотребления: 25 мА
- Удобная конфигурация входных соединителей: 5-контактный слот под колодку и три стандартных гнезда под обрезиненные клемы
- Интеллектуальная функция автоматического выбора измеряемой величины при измерениях LCR
- Скорость измерений 4 изм./сек (DCR: 3 изм./сек), быстрое автоматическое переключение пределов измерений
- Фиксированный выходной импеданс 100 Ом
- Функция допускового контроля по четырем фиксированным значениям относительного отклонения: 1/5/10/20 %
- Возможность зарядки встроенной аккумуляторной от подключаемого источника питания
- Функция защиты измерительных входов
- Фиксация текущих показаний на дисплее, возможность записи максимального, минимального и среднего значений
- Выбор конфигурации функций в реальном времени и способность удержания рабочего состояния
- Стандартный разъем Mini-USB для обмена данными с ПЭВМ и поддержка SCPI-команд. ПО для подключения и управления в свободном доступе на сайте производителя
- Великолепный двухцветный литой корпус
|
Параметр |
Значение |
|
Модель |
TH2822E |
|
Функции |
|
|
Измеряемые параметры |
Основные: L / C / R / Z/ DCR |
|
Эквивалентная схема |
Последовательная и параллельная |
|
Режим выбора параметра и эквивалентной схемы |
Фиксированный, автоматический |
|
Выбор предела |
Автоматический |
|
Измерительные входы |
3-контактный, 5-контактный |
|
Скорость измерений |
4 изм./сек, 1.5 изм./сек |
|
Скорость измерений в режиме DCR |
3 изм./сек |
|
Калибровка |
ХХ (Open), КЗ (Short) |
|
Допусковый контроль |
1 %, 5 %, 10 %, 20 % |
|
Входной предохранитель |
0.1 А / 250 В |
|
Интерфейс |
Mini-USB (виртуальный последовательный порт) |
|
Тестовый сигнал |
|
|
Частота |
100 Гц |
|
Уровень |
0.3 В, 0.6 В, 1 В (СКЗ) |
|
Выходной импеданс |
100 Ом |
|
Дисплей |
|
|
Тип дисплея |
ЖК-дисплей, отображение основных и второстепенных величин, фоновая подсветка |
|
Разрешение |
Макс. для осн. параметров: 40,000 разрядов, для второстепенных параметров D/Q мин.: 0.0001 |
|
Осн. погрешность |
± 0.1 % |
|
Диапазон измерений |
|
|
L |
0.000 мкГн – 1000.0 Гн |
|
C |
0.000 пФ – 20.000 мФ |
|
Z/R |
0.0000Ω – 10.000MΩ |
|
DCR |
0.0000 Ом – 20.000 МОм |
|
ESR |
0.0000 Ом – 999.9 Ом |
|
D |
0.0000 – 9.999 |
|
Q |
0.0000 – 9999 |
|
θ |
0.00° – ±180.0° |
|
Параметры электропитания |
|
|
Модель батареи |
LH-200H7C, 8.4 В Ni-MH аккумуляторная батарея емкостью 200 мА·ч |
|
Блок питания |
Входное переменное напряжение: 220 В/50 Гц, выходное постоянное напряжение: 12 В - 15 В (нагр. 100 Ом) |
|
Ток покоя |
11 мкА |
|
Время раб. от бат. |
16 часов (тип.) , при условии установки новой алкалиновой батареи и отключенной фоновой подсветки |
|
Авт. откл. питания |
На выбор: ВЫКЛ., 5 мин, 15 мин, 30 мин, 60 мин; По умолчанию: 5 мин |
|
Индикация низк. зар. |
При падении напряжения питания до 6.8 В, индикация низкого заряда должна быть включена |
