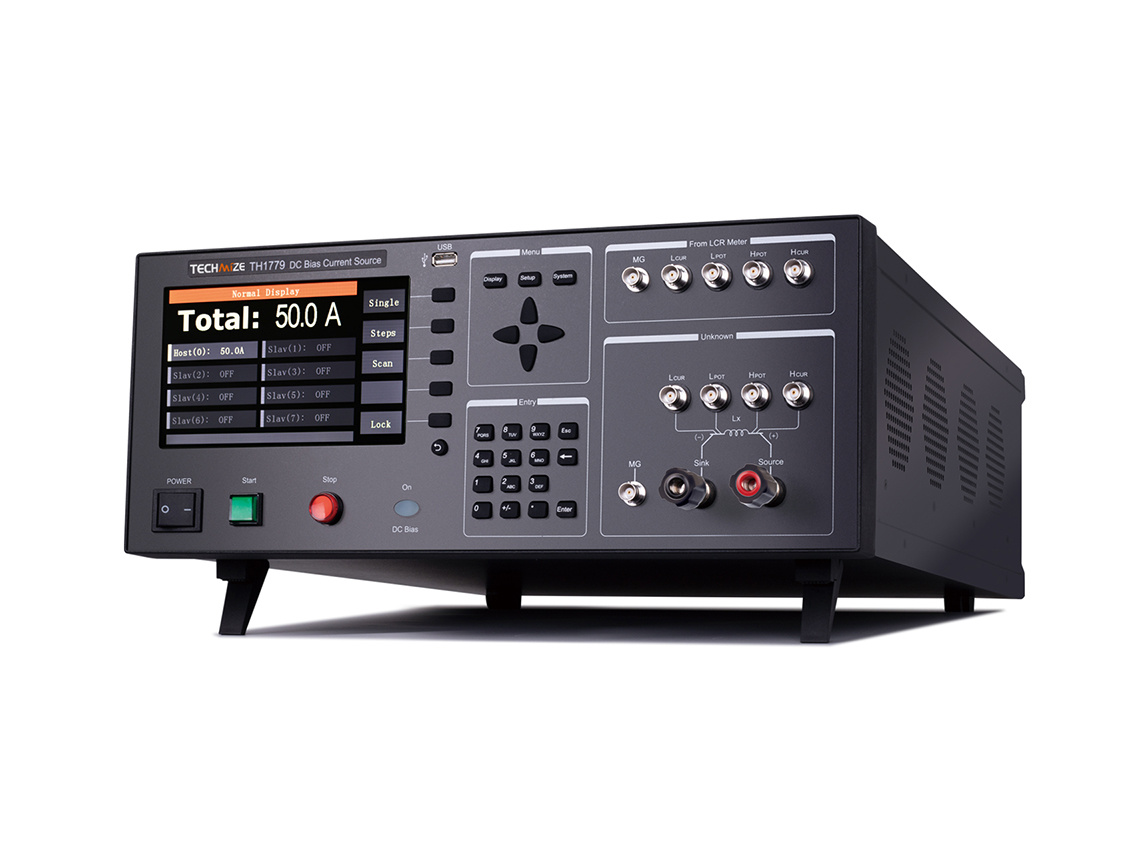

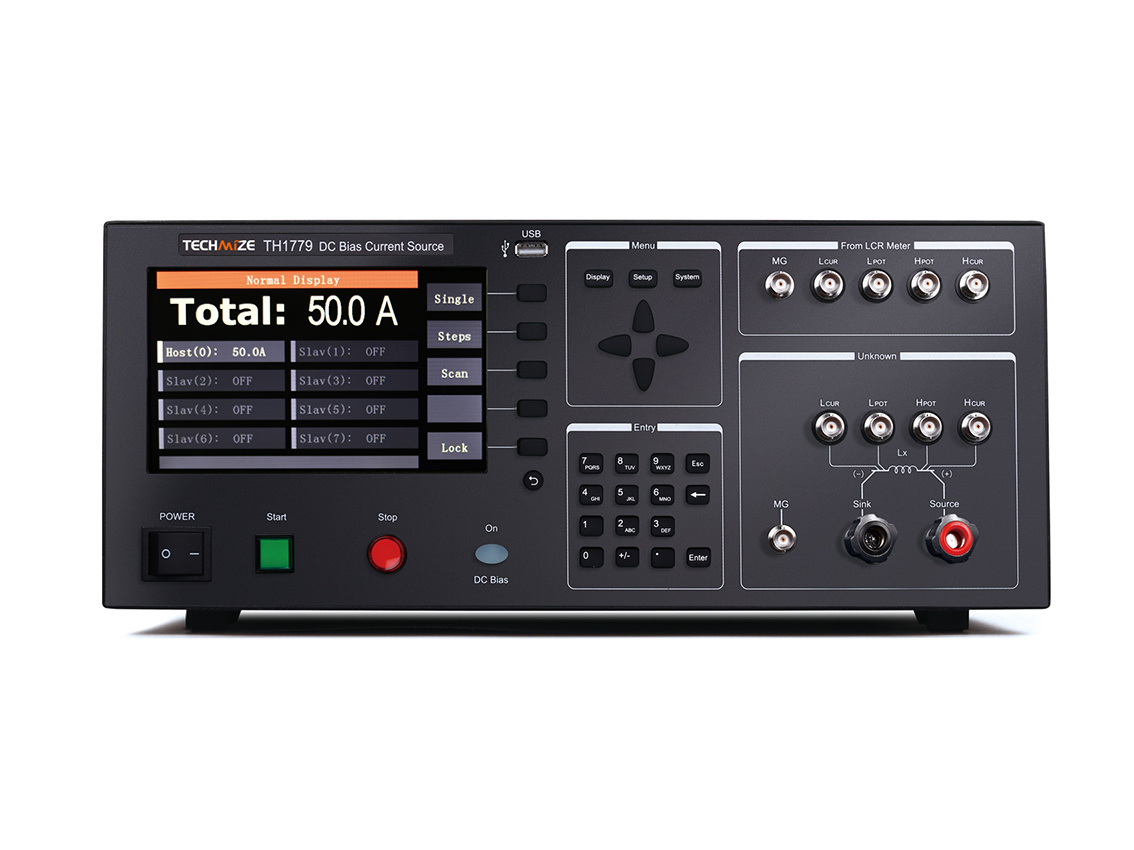

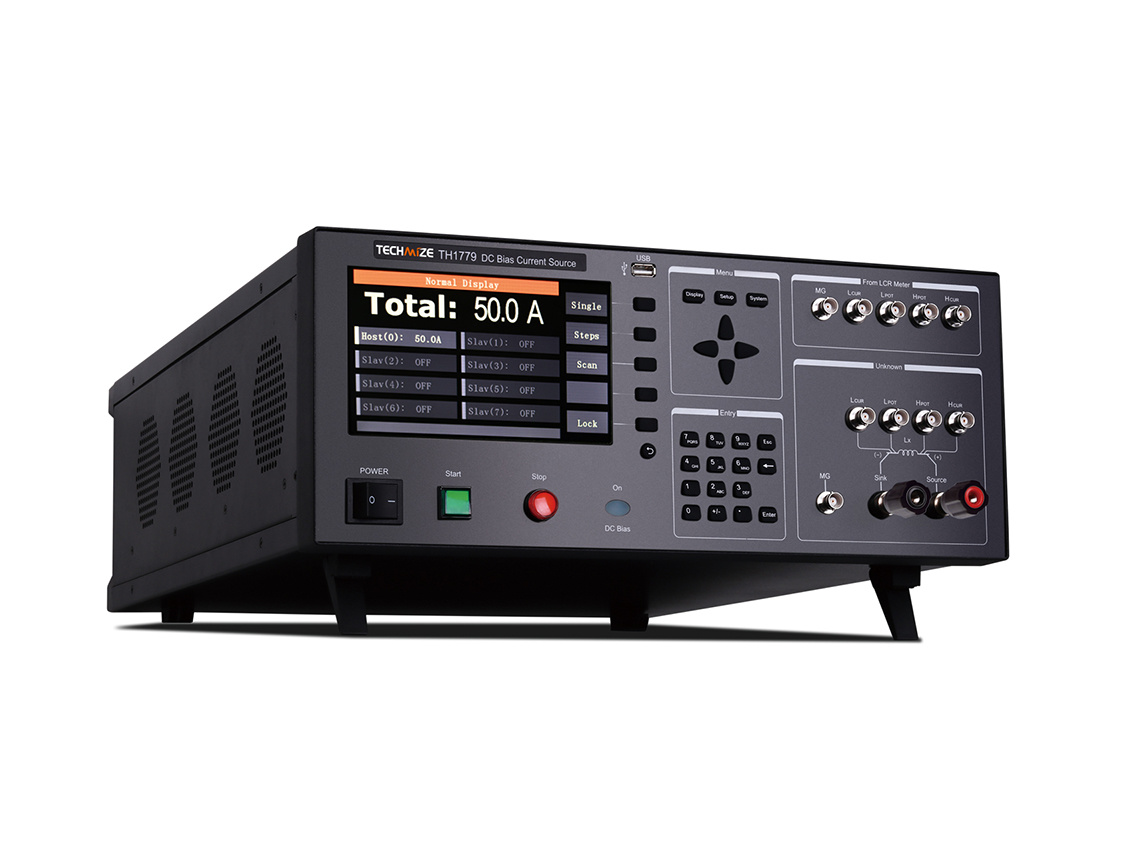

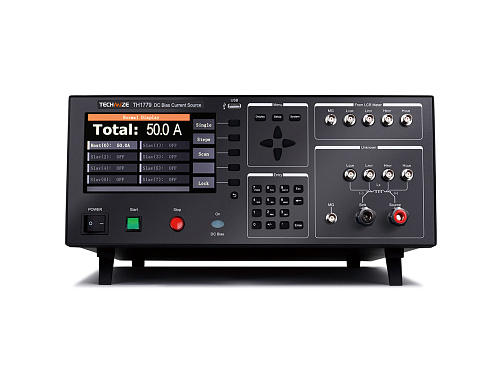

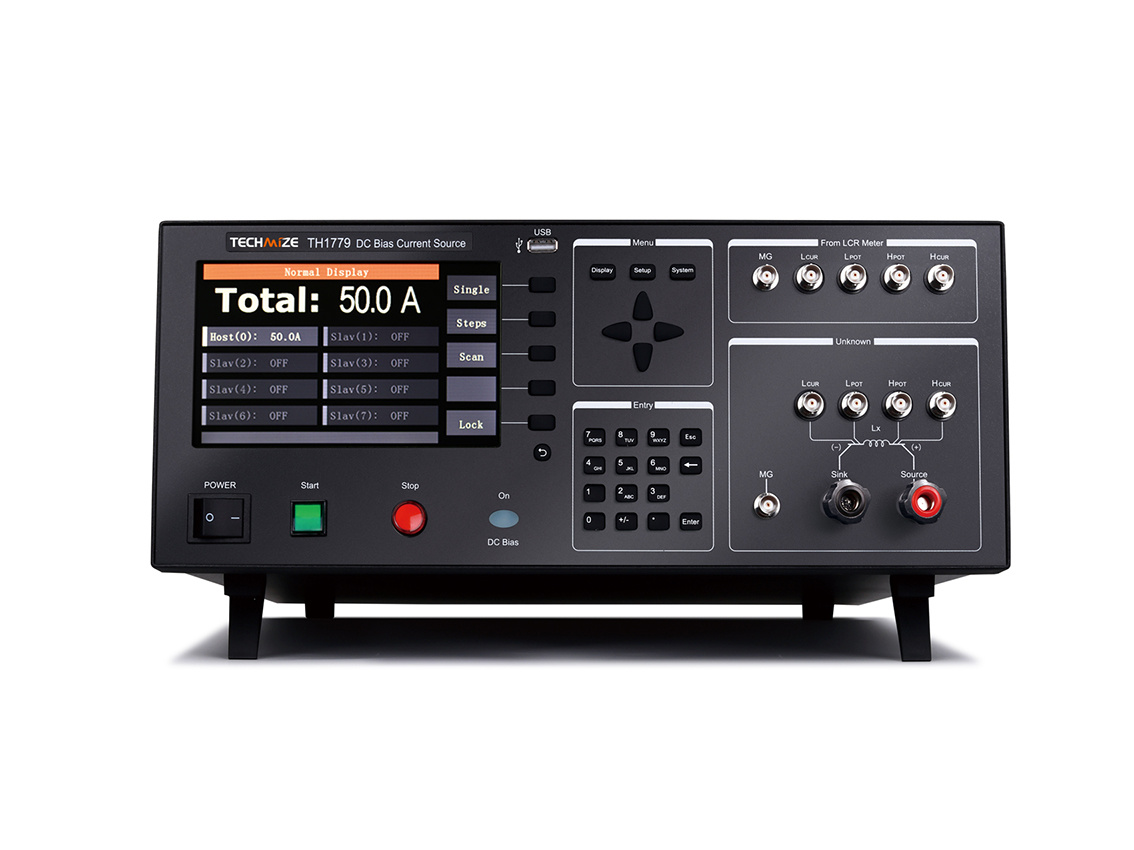

Источник постоянного тока с одиночным выходом до 50 А и возможностью подключения до 8 устройств в сети, максимальный выход до 400 А. Гибкие режимы управления (основной/управляемый). Точное ступенчатое изменение тока в диапазоне от 0,1 А до 50 А. Монитор 7- дюймов 800 ×480 RGB, TFD LCD экран, графический интерфейс. Два режима команд SCPI для высокой адаптивности. Анализ характеристик постоянного тока дросселей, насыщения сердечников из железа/феррита и других материалов на постоянном токе. Работает в температурном диапазоне от 0℃ до 55℃. Имеет интерфейсы RS232C, порт для подключения управляемых блоков/источников. Габариты составляют 430x177x585 мм, масса — до 26,5 кг.
Функциональные возможности
- Одиночный выход постоянного тока 0-50 А, может использоваться в качестве основного блока, либо управляемого
- Поддержка до 8 устройств в сети, максимальный выход постоянного тока до 400 А
- Режим управления "основной/управляемый", гибкая настройка и расширяемость
- Точное ступенчатое изменение тока
- Диапазон частот: 1 Гц – 2 МГц
- Два режима по току: одиночное значение и спереключение между двумя значениями
- Графическое управление, интерфейс на китайском и английском языках
- Два режима команд SCPI, высокая адаптивность
- 5 режимов управления
- Прямое управление через следующие анализаторы и измерители: TH2836/TH2838/TH2839/TH2840/ TH2848
Область применения
- Анализ характеристик постоянного тока дросселей
- Анализ характеристик насыщения сердечников из железа/феррита
- Анализ характеристик других материалов на постоянном токе
|
Параметр |
Значение |
|
|
Модель |
TH1779 |
|
|
Режимы работы |
Основной/управляемый |
|
|
Дисплей |
монитор |
7- дюймов 800 ×480 RGB, TFD LCD экран |
|
интерфейс |
Полностью графический |
|
|
Управление |
Физическая клавиатура + футсвич |
|
|
Максимальная сила постоянного тока |
50 А |
|
|
Диапазон |
установки силы тока |
0.1 A – 50 A |
|
Дискретность |
установки силы тока |
0.1 A |
|
Поддержка измерения частоты сигнала |
1 кГц – 2 МГц |
|
|
Время ступенчатого сканирования |
10 мс – 3600 с |
|
|
20 мс – 3600 с |
||
|
Мин. шаг силы тока в режиме ступ. скан. |
0.01 A |
|
|
Максимальное выходное напряжение |
16 В |
|
|
Макс. допустимое сопростивление пост. току |
Rmax = Vmax / I, (Ом) (Для расчета Rmax обратитесь к руководству по эксплуатации) |
|
|
Макс. допустимая индуктивность |
Lmax = Vmax / di/dt, (мГн) (Для расчета Lmax обратитесь к руководству по эксплуатации) |
|
|
Режимы управления запуском/остановкой |
физические клавиши СТАРТ/СТОП, по шине данных, футсвич |
|
|
Макс. время непрерывной нагрузки макс. током |
30 минут |
|
|
Функции |
Самодиагностика неисправностей; двуязычный интерфейс (китайский и англ.); удаленное вкл./выкл. управляемых устройств; управление в реальном времени; набор команд SCPI и др. |
|
|

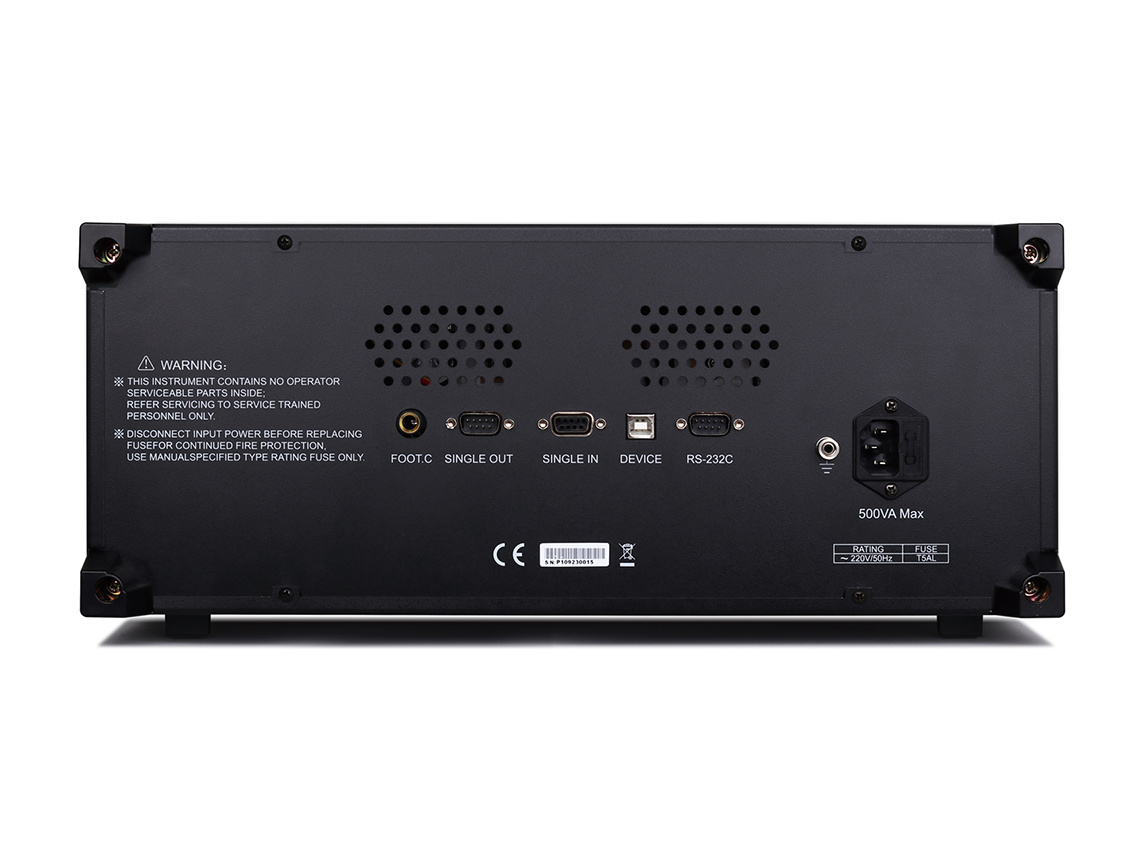

Интерфейсы |
RS232C, порт для подключения управляемых блоков/источников |
|
|
Условия экспл. |
рабочие условия |
0℃ – 55 ℃ |
|
нормальные условия |
(23 ± 5) ℃ |
|
|
при транспортировке |
0℃ – 55 ℃ |
|
|
Влажность |
рабочая |
＜ 90 % RH |
|
нормальная |
＜ 80 % RH |
|
|
при транспортировке |
＜ 93 % RH |
|
|
Питание |
Напряжение |
переменное 220В/110В （ 1±10 % ） |
|
Частота |
50Гц/60Гц （ 1±5 % ） |
|
|
Потребляемая мощность |
В режиме простоя: ≤100 В·А. полной нагрузки: 1.5 кВА |
|
|
Габаритные размеры |
430(Ш)x177(В)x585(Д) мм (без упаковки) |
|
|
Масса |
не более 26.5 кг (без упаковки) |
|
