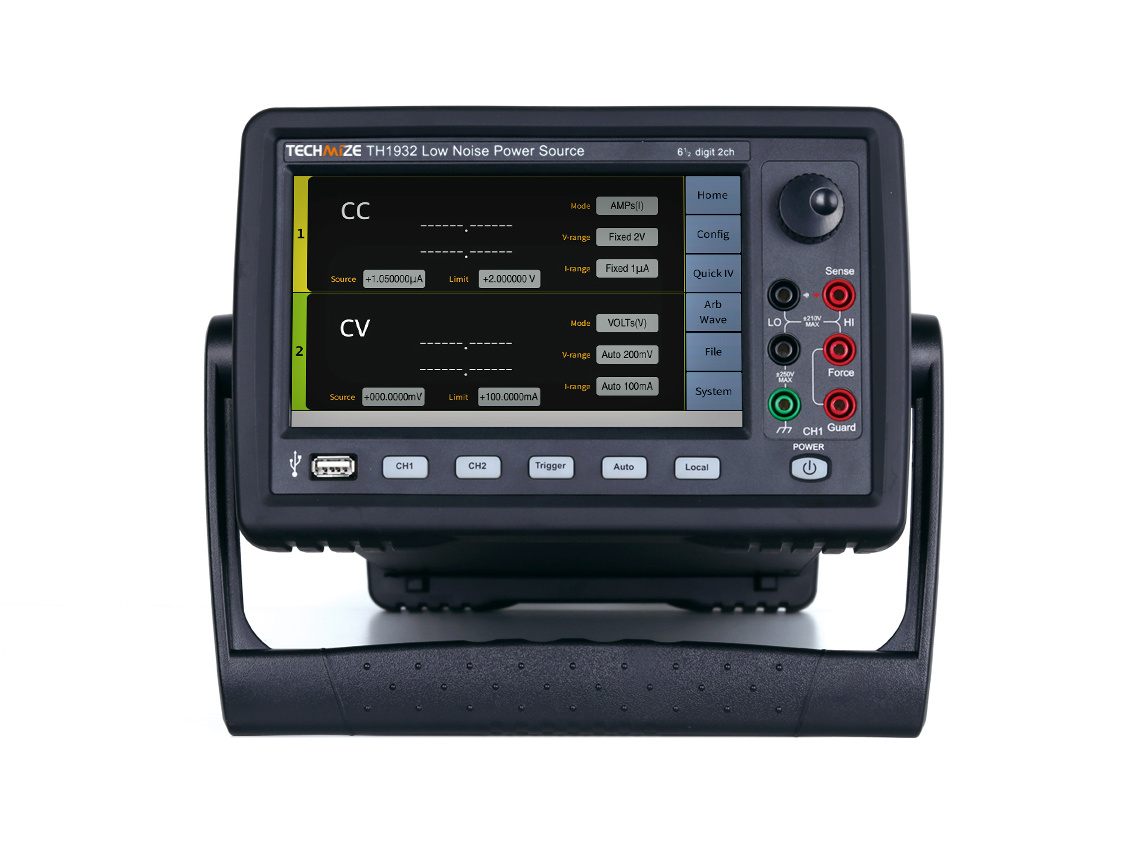

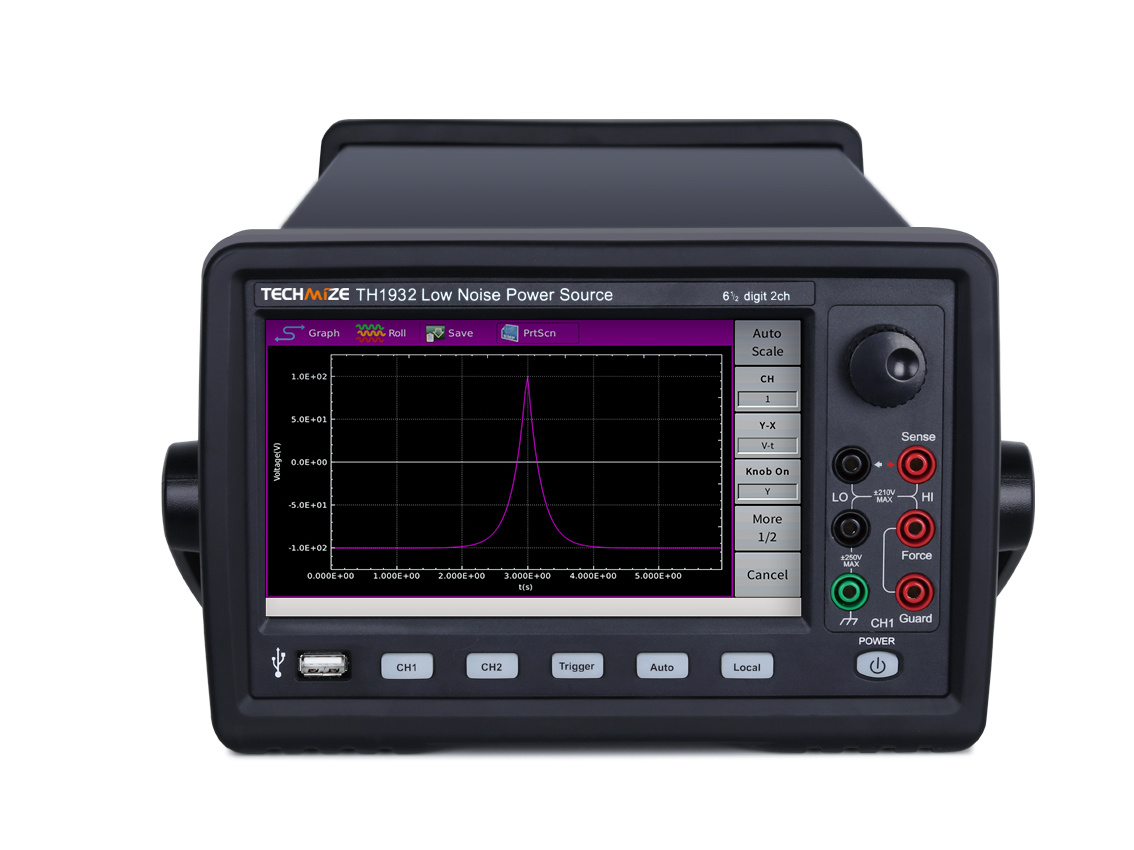

Прецизионный источник-измеритель с низким уровнем шума. 7-дюймовый емкостной сенсорный экран с разрешением 800 x 480. Четырехквадрантный преобразователь выходной мощности. Напряжение постоянного тока до ±210 В, постоянный ток до ±3A, импульсный режим до ±10.5A. Минимальное разрешение 1 пA/10 мкВ (индикация 4 и 1/2 бит). 4-и основных режима: источник тока, источник напряжения, амперметр, вольтметр. Режимы вывода: постоянный ток, импульсный, свипирование, список. Мин. интервал выборки 1 мкс. Мин. длительность импульса 50 мкс. Генерация сигнала произвольной формы с частотой от 10 кГц до 1 МГц. Функции: гибко программируемое выходное сопротивление; математические; фильтр скользящего среднего, вычет отклонения; сортировка. Область применения: аналого-цифровое и цифро-аналоговое преобразование; прецизионная и радиочастотная компонентные базы; в медицине; тестирование кабелей/жгутов; электрохимические установки; оценка свойств материалов; солнечные панели и контроллеры и др. Габариты составляют 215 x 132 x 490 мм , масса – 10 кг.
Функциональные возможности

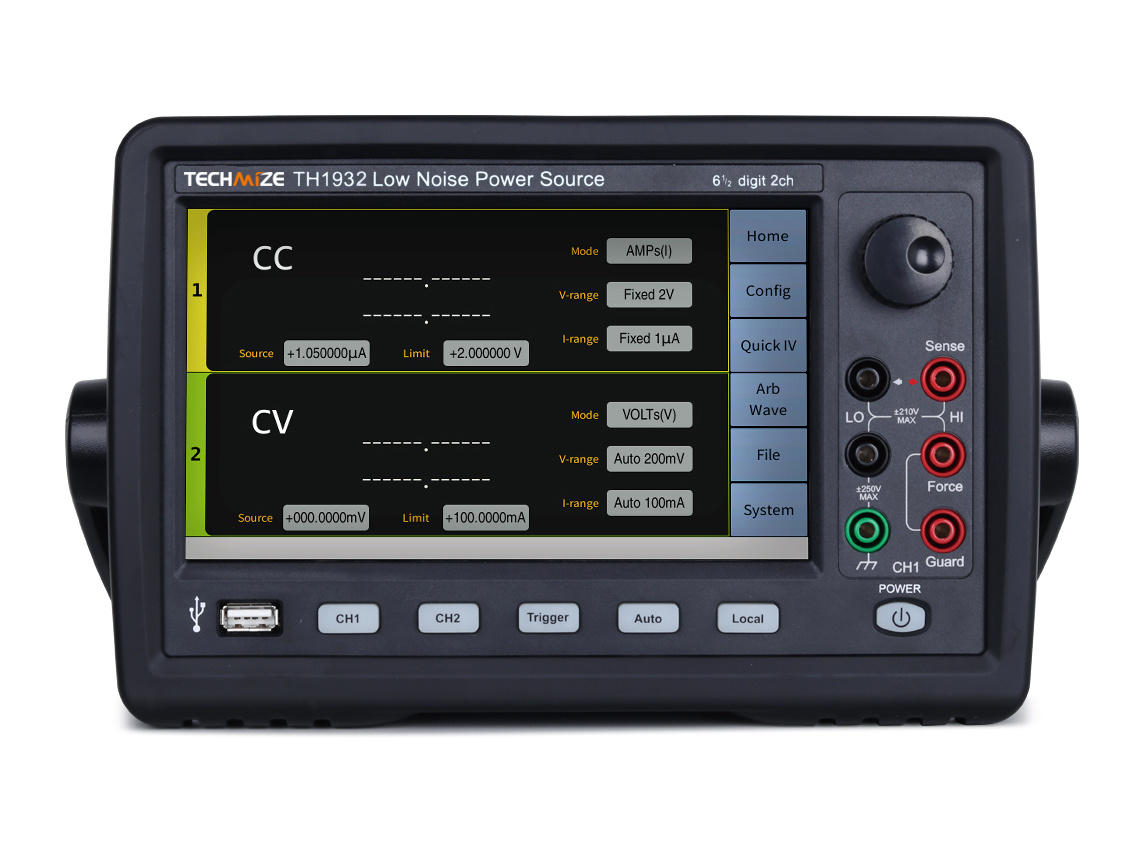

- 7-дюймовый емкостной сенсорный экран с разрешением 800 x 480
- ОС Linux, интерфейс на китайском и английском языках
- Четырехквадрантный преобразователь выходной мощности
- Одно/двухканальный выход/вход
- Напряжение пост.тока до ±210 В, пост. ток до ±3A, имп. режим до ±10.5A
- Мин. выходное разрешение 10 фA/0.1 мкВ (индикация 6 и 1/2 бит)
- Мин. разрешение 1 пA/10 мкВ (индикация 4 и 1/2 бит)
- Поддержка измерений напряжения, тока и мощности
- 4-и основных режима: источник тока, источник напряжения, амперметр, вольтметр
- Режимы вывода: пост. ток, импульсный, свипирование, список
- Мин. интервал выборки 1 мкс
- Мин. длительность импульса 50 мкс
- Генерация сигнала произвольной формы с частотой от 10 кГц до 1 МГц
- Гибкая программируемая функция выходного сопротивления
- Математические функции, функция фильтра скользящего среднего, функция вычета отклонения
- Функция сортировки
Область применения
- Аналого-цифровое и цифро-аналоговое преобразование
- Прецизионная компонентная база
- Радиочастотная компонентная база
- Применение в медицине
- Тестирование кабелей/жгутов
- Генератор управляемый напряжением (ГУН)
- Датчики и преобразователи
- Солнечные панели и контроллеры
- Электрохимические установки
- Исследования и образование
- Кварцевые генераторы
- Источник тока для измерений малых напряжений
- Имитация управления элементами питания
- Оценка свойств материалов
|
Параметр |
Значение |
|||||||
|
Модель |
TH1932 |
|||||||
|
Дисплей |
||||||||
|
Дисплей |
7-дюймовый емкостный сенсорный цветной ЖК-монитор с разрешением 800 x 480 |
|||||||
|
Ключевые параметры |
||||||||
|
Каналы |
2 |
|||||||
|
Макс. выходные параметры |
Напряжение |
± 210 В |
||||||
|
Ток |
Пост. |
± 3.03 A |
||||||
|
Имп. |
± 10.5 A |
|||||||
|
Источник |
Mакс. колич. разрядов |
6 и 1/2 |
||||||
|
Mин. разрешение |
Напряж. |
0.1 мкВ |
||||||
|
Ток |
0.01 пA |
|||||||
|
Измеритель |
Mакс. колич. разрядов |
4 и 1/2 |
||||||
|
Mин. разрешение |
Напряж. |
10 мкВ |
||||||
|
Ток |
1 пA |
|||||||
|
Диапазон напряжений |
0.2 В-200 В |
|||||||
|
Мин. интервал выборки |
1 мкс |
|||||||
|
Выходное напряжение |
||||||||
|
Диапазон |
Разрешение |
Погрешность ± (% изм.знач.+смещение) |
Выходное напряжение постоянного тока или пиковое/базовое напряжение импульса U |
Max. величина тока1 |
Длительность импульса2 |
|||
|
Пост. ток |
Импульс. режим |
|||||||
|
0.2 В |
100 нВ |
± (0.015 % + 225 мкВ) |
0≤|U|≤0.21 В |
±3.03 A |
±3.03 A |
50 мкс≤t≤tmax |
||
|
±10.5 A |
50 мкс≤t≤1 мс |
|||||||
|
2 В |
1 мкВ |
±( 0.015 % + 225 мкВ) |
0≤|U|≤2.1 В |
±3.03 A |
50 мкс≤t≤tmax |
|||
|
±10.5 A |
50 мкс≤t≤1 мс |
|||||||
|
20 В |
10 мкВ |
±(0.015 % + 5 мВ) |
0≤|U|≤6 В |
±3.03 A |
50 мкс≤t≤tmax |
|||
|
±10.5 A |
50 мкс≤t≤1 мс |
|||||||
|
0≤|U≤21 В |
±1.515 A |
±1.515 A |
50 мкс≤t≤tmax |
|||||
|
200 В |
100 мкВ |
± (0.015 % + 50 мВ) |
0≤|U|≤6 В |
±3.03 A |
±3.03 A |
50 мкс≤t≤tmax |
||
|
±10.5 A |
50 мкс≤t≤1 мс |
|||||||
|
0≤|U|≤21 В |
±1.515 A |
±1.515 A |
50 мкс≤t≤tmax |
|||||
|
0≤|U|≤180 В |
— |
±1.05 A |
50 мкс≤t≤10 мс |
|||||
|
0≤|U|≤200 В |
— |
±1.515 A |
50 мкс≤t≤2.5 мс |
|||||
|
0≤|U|≤210 В |
±105 мA |
±105 мA |
50 мкс≤t≤tmax |
|||||
|
Примечания |
||||||||
|
Выходной ток |
||||||||
|
Диапазон |
Разрешение |
Погрешность ± (% изм.знач. +смещение) |
Выходной постоянный ток / импульсный пиковый/базовый ток I1, 2 |
Макс. напряжение |
Длительность импульса3 |
|||
|
Выход постоянного тока |
Импульсный выход |
|||||||
|
10 нA |
10 фA |
±(0.10 % + 50 пA) |
0≤|I|≤10.5 нA |
±210 В |
±210 В |
50 мкс≤t≤tmax |
||
|
100 нA |
100 фA |
±(0.06 % + 100 пA) |
0≤|I|≤105 нA |
|||||
|
1 мкA |
1 пА |
±(0.025 % + 500 пA) |
0≤|I|≤1.05 мкA |
|||||
|
10 мкA |
10 пA |
±(0.025 % + 1.5 нA) |
0≤|I|≤10.5 мкA |
|||||
|
100 мкA |
100 пA |
±(0.02 % + 25 нA) |
0≤|I|≤105 мкA |
|||||
|
1 мA |
1 нA |
±(0.02 % + 200 нA) |
0≤|I|≤1.05 мA |
|||||
|
10 мA |
10 нA |
±(0.02 % + 2.5 мкA) |
0≤|I|≤10.5 мA |
|||||
|
100 мA |
100 нA |
±(0.02 % + 20 мкA) |
0≤|I|≤105 мA |
|||||
|
1 A |
1 мкA |
±(0.03 % + 1.5 мA) |
0≤|I|≤105 мA |
|||||
|
105 мA≤|I|≤1.05 A |
±21 В |
±21 В |
||||||
|
0≤|I|≤1.05 A |
— |
±200 В |
50 мкс≤t≤2.5 мс |
|||||
|
— |
±180 В |
50 мкс≤t≤10 мс |
||||||
|
1.5 A |
±(0.05 % + 3.5 мA) |
0≤|I|≤105 мА |
±210 В |
±210 В |
50 мкс≤t≤tmax |
|||
|
105 мА≤|I|≤1.515 A |
±21 В |
±21 В |
||||||
|
0≤|I|≤1.515 A |
— |
±200 В |
50 мкс≤t≤2.5 мс |
|||||
|
0≤|I|≤1.05 A |
— |
±180 В |
50 мкс≤t≤10 мс |
|||||
|
3 A |
10 мкA |
±(0.4 % + 7 мA) |
0≤|I|≤105 мА |
±210 В |
±210 В |
50 мкс≤t≤tmax |
||
|
105 mA≤|I|≤1.515 A |
±21В |
±21 В |
||||||
|
1.515 A≤|I|≤3.03 A |
±6 В |
±6 В |
||||||
|
10 A4 |
±(0.4 % + 25 мA)5 |
0≤|I|≤10.5 A |
— |
±6 В |
50 мкс≤t≤1 мс |
|||
|
0≤|I|≤1.515 A |
— |
±200 В |
50 мкс≤t≤2.5 мс |
|||||
|
0≤|I|≤1.05 A |
— |
±180 В |
50 мкс≤t≤10 мс |
|||||
|
Примечания |
||||||||
|
Измерение напряжения |
||||||||
|
Предел |
Измеряемое напряжение U |
Разрешение |
Погрешность измерений |
|||||
|
0.2 В |
0≤|U|≤0.212 В |
10 мкВ |
±(0.015 % + 225 мкВ) |
|||||
|
2 В |
0≤|U|≤2.12В |
100 мкВ |
±(0.02 % + 350 мкВ) |
|||||
|
20 В |
0≤|U|≤21.2В |
1 мВ |
±(0.015 % + 5 мВ) |
|||||
|
200 В |
0≤|U|≤212В |
10 мВ |
±(0.015 % + 50 мВ) |
|||||
|
Измерение силы тока |
||||||||
|
Предел |
Измеряемая сила тока I |
Разрешение |
Погрешность измерений |
|||||
|
10 нA |
0≤|I|≤10.6 нА |
1 пA |
±(0.10 % + 50 пA) |
|||||
|
100 нA |
0≤|I|≤106 нА |
10 пA |
±(0.06 % + 100 пA) |
|||||
|
1 мкA |
0≤|I|≤1.06 мкА |
100 пA |
±(0.025 % + 500 пA) |
|||||
|
10 мкA |
0≤|I|≤10.6 мкА |
1 нA |
±(0.025 % + 1.5 нA) |
|||||
|
100 мкA |
0≤|I|≤106 мкА |
10 нA |
±(0.02 % + 25 нA) |
|||||
|
1 мA |
0≤|I|≤1.06 мА |
100 нA |
±(0.02 % + 200 нA) |
|||||
|
10 мA |
0≤|I|≤10.6 мА |
1 мкA |
±(0.02 % + 2.5 мкA) |
|||||
|
100 мA |
0≤|I|≤106 мА |
10 мкA |
±(0.02 % + 20 мкA) |
|||||
|
1 A |
0≤|I|≤1.06 A |
100 мкA |
±(0.03 % + 1.5 мA) |
|||||
|
1.5 A |
0≤|I|≤1.53 A |
±(0.05 % + 3.5 мA) |
||||||
|
3 A |
0≤|I|≤3.06 A |
1 мA |
±(0.4 % + 7 мA) |
|||||
|
10 A1 |
0≤|I|≤10.6 A |
±(0.4 % + 25 мA) |
||||||
|
Примечание |
||||||||
|
Параметры импульса (шир. импульса - время от 10% нараст. до 90% спад. фронта, Уровни:базовый, низкий, пиковый, высокий) |
||||||||
|
Минимальная программируемая ширина импульса |
50мкс |
|||||||
|
Дискретность установки ширины импульса |
1мкс |
|||||||
|

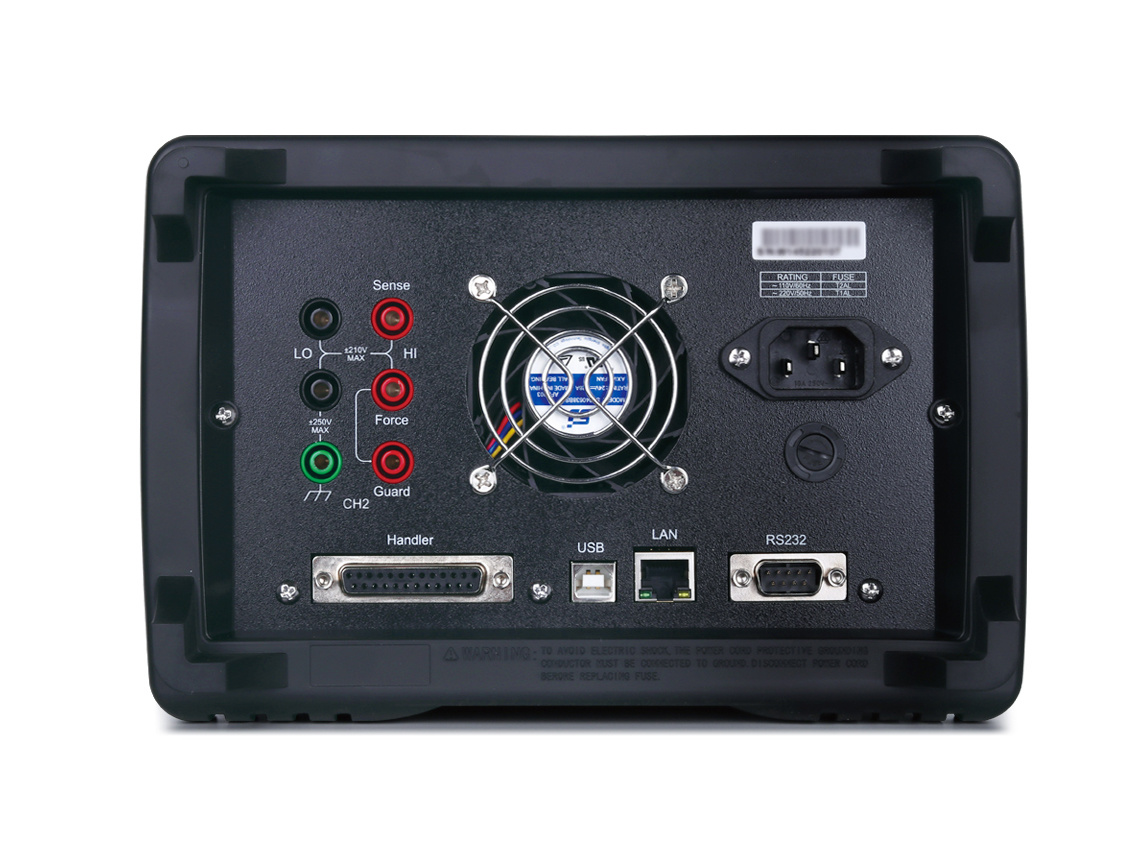

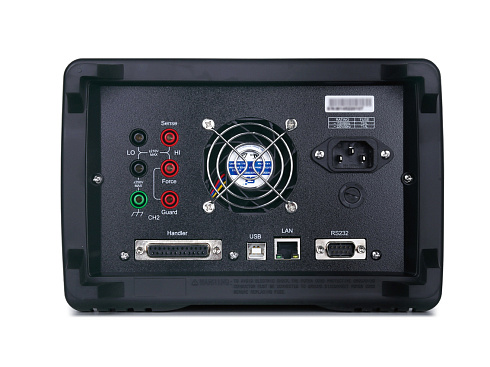

Интерфейс |
RS232C, ΜSB HOST, ΜSB DEVICE, LAN, HANDLER |
|||||||
|
Условия окружающей среды |
||||||||
|
Размещение |
Внутреннее оборудование |
|||||||
|
Температура (рабочие условия) |
0°C - +55°C |
|||||||
|
Относительная влажность (рабочие условия) |
30 % - 80 % RH（без конденсации) |
|||||||
|
Высота над уровнем моря (рабочие условия) |
0 - 2000 м（6561 фута） |
|||||||
|
Температура (при хранении) |
-30°C - +70°C |
|||||||
|
Относительная влажность (при хранении) |
10 % - 90 % RH（без конденсации） |
|||||||
|
Высота над уровнем моря (при хранении) |
0 - 4600 м（15092 фута） |
|||||||
|
Время прогрева после включения |
≥ 60 мин |
|||||||
|
Общие показатели |
||||||||
|
Параметры питающей сети |
Напряжение от 90 В до 264 В с частотой от 47 Гц до 63 Гц |
|||||||
|
Потребляемая мощность |
＜250 В·А |
|||||||
|
Габаритные размеры (монтаж в стойку) (ШхВхД) |
215x132x490 мм |
|||||||
|
Габаритные размеры (с ручкой и рамками)(ШхВхД) |
235x154x530 мм |
|||||||
|
Масса |
10 кг |
|||||||
|
Безопасность |
Первый класс безопасности |
|||||||
|
ЭМС |
IEC61326-1/EN61326-1 |
|||||||
|
AS/NZS |
CISPR 11 |
|||||||
|
Сопротивление ихзоляции |
В нормальных условиях эксплуатации сопротивление изоляции между силовыми клеммами и корпусом составляет не менее 50 МОм; В условиях повышенной влажности и температуры сопротивление изоляции между силовыми клеммами и оболочкой составляет не менее 2 МОм. |
|||||||
|
Электрическая прочность |
В нормальных условиях эксплуатации силовые клеммы и корпус могут выдерживать номинальное напряжение 1,5 кВ переменного тока частотой 50 Гц в течение 1 минуты без пробоя и возникновения дуги. |
|||||||
|
Ток утечки |
≤3.5 мА |
|||||||
|
Сертификаты безопасности |
CE, СCSA, C-Tick |
|||||||
