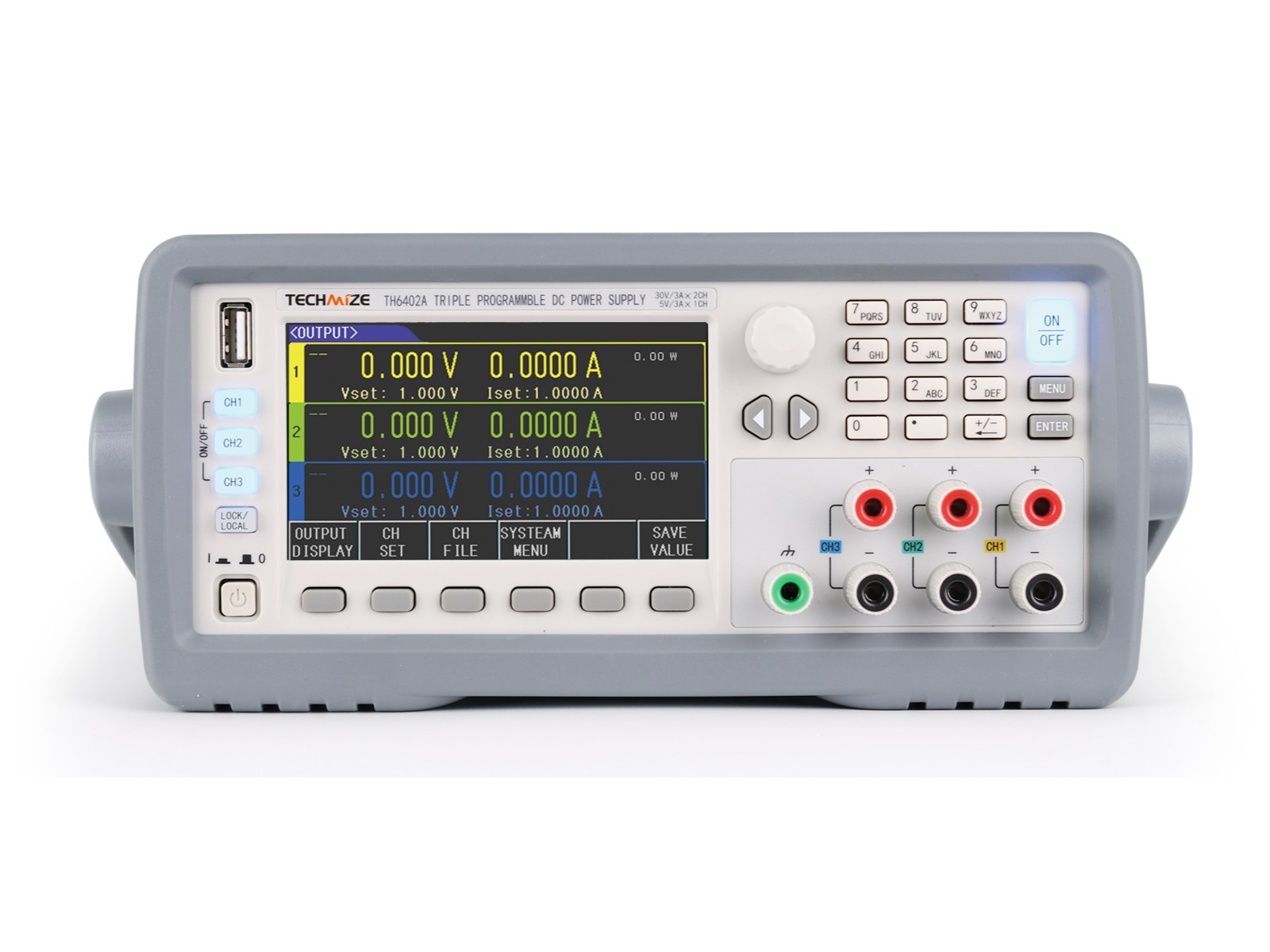

Номинальные выходные параметры: каналы 1 и 2 – 0-30 В/0-3 A/90 Вт, канал 3 – 0-5 В/0-3 A/15 Вт. Таймер работы: время выхода (0,1–99999,9 с). 4,3-дюймовый TFT-дисплей с 24-битным цветом, разрешение 480х272. Интерфейсы: RS232, USB HOST, USB DEVICE, опция – GPIB. Габариты –235x105x487 мм, вес – 13 кг.
Функциональные возможности
- Простой и интуитивно понятный интерфейс управления на английском и китайском языках
- Высокое разрешение: 4,3-дюймовый TFT-дисплей с 24-битным цветом, разрешение 480 × 272
- Линейная конструкция и трёхканальный выход
- Высокая точность и стабильность, низкий уровень пульсаций и шума
- Компактный размер, разъёмы для выхода и измерения расположены на передней и задней панелях
- Программируемый выход напряжения и тока
- Таймер работы: время выхода (0,1–99999,9 с)
- Независимая регулировка каждого из трех каналов
- Одновременное отображение напряжения, тока, мощности и времени работы для всех трёх каналов
- Поддержка последовательного, параллельного или синхронного выхода между каналами
- Установка параметров (напряжение, ток, время) с помощью поворотного регулятора и цифровой клавиатуры
- Функция дистанционного измерения с компенсацией падения напряжения
- Выключатель выхода
- Полная гальваническая развязка, поддержка прямой и обратной полярности
- Функция копирования экрана
- Защита от перегрузки
- Интеллектуальное управление вентилятором охлаждения
- Поддержка стандартного протокола связи SCPI
- Обновление прошивки через USB-накопитель
- Управление и мониторинг через ПК
Область применения
- Научно-исследовательские работы и проверка проектных решений
- Тестирование и обслуживание на производственных линиях
- Интеграционное тестирование автоматизированных устройств
- Моделирование солнечных фотоэлектрических систем
- Тестирование симуляторов электромобилей
- Учебные лаборатории
|
Параметр |
Значение |
||||
|
Модель |
TH6402A |
||||
|
Номинальные выходные параметры (0℃-40℃) |
Канал |
Предел 1 |
Предел 2 |
Предел 3 |
|
|
Напряжение |
0-30 В |
0-5 В |
|||
|
Ток |
0-3 A |
0-3 A |
|||
|
Мощность |
90 Вт |
15 Вт |
|||
|
Стабильность с нагруз. ± (% вых. велич. + смещ.) |
Напряжение |
≤0.01% + 3 мВ |
|||
|
Ток |
≤0.1% + 3 мA |
||||
|
Стабильность мощ. ±(% вых. велич. + смещ.) |
Напряжение |
≤0.01% + 3 мВ |
|||
|
Ток |
≤0.1% + 3 мА |
||||
|
Дискретность установки |
Напряжение |
10 мВ |
|||
|
Ток |
1 мА |
||||
|
Разрешающая способность |
Напряжение |
10 мВ |
|||
|
Ток |
1мA |
||||
|
Стабильность (годовая) (25℃± 5℃) ±(% вых. велич. + смещ) |
Установка |
Напряжение |
≤0.05% + 20 мВ |
||
|
Ток |
≤0.2%+5 мА |
||||
|
Контроль выхода |
Напряжение |
≤0.05% + 20 мВ |
|||
|
Ток |
≤0.2%+5 мA |
||||
|
Пульсации и шум (20 Гц-20 МГц) |
Напряжение в норм.режиме |
≤1 мВ (среднекв.) / 3 мВ (пиковое) |
|||
|
Ток в норм.режиме |
≤3 мА (среднекв.) |
||||
|
Ток общего режима |
------ |
||||
|
Точность установки |
Напряжение |
≤0.02% + 5 мВ |
|||
|
Ток |
≤0.1% + 20 мA |
||||
|
Таймер |
0.1 ~ 99999.9 секунд |
||||
|
Память |
40 групп настроек на канал |
||||
|
Интерфейсы |
Стандартно: RS232, USB HOST, USB DEVICE |
||||
|
Габариты (ШхВхД) |
Монтаж в стойку: 215x88x57мм |
||||
|
Масса |
13 кг |
||||
