Номинальные параметры (режим мощности): 0-15 кВт/0-200 В/0-210 A/0.033-50 Ом. Коэффициент мощности: 0,99. Режимы работы: поддержка автоматического переключения между CV, CC, CR, CP. Встроенный генератор сигналов: синусоида, треугольный сигнал, произвольная форма волны, поддержка. 7-дюймовый цветной TFT LCD сенсорный экран (емкостный), разрешение 800×480. Поддержка протоколов SCPI и MODBUS. Интерфейсы: RS232, GPIB, LAN, USB HOST, USB DEVICE. Размеры – 483×133×793.5 мм, вес – 32.5 кг.
Функциональные возможности
- Высокая плотность мощности: для одного 3U модуля - 5 кВт / 10кВт / 15 кВт
- Параллельное соединение в режиме "Основной/управляемый", масштабируемость до 480 кВт
- Высокая точность и разрешение, низкий уровень пульсаций и шумов
- Режимы работы: поддержка автоматического переключения между CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность)
- Встроенный генератор сигналов: синусоида, треугольный сигнал, произвольная форма волны, поддержка пользовательских сигналов
- Коэффициент мощности: 0,99

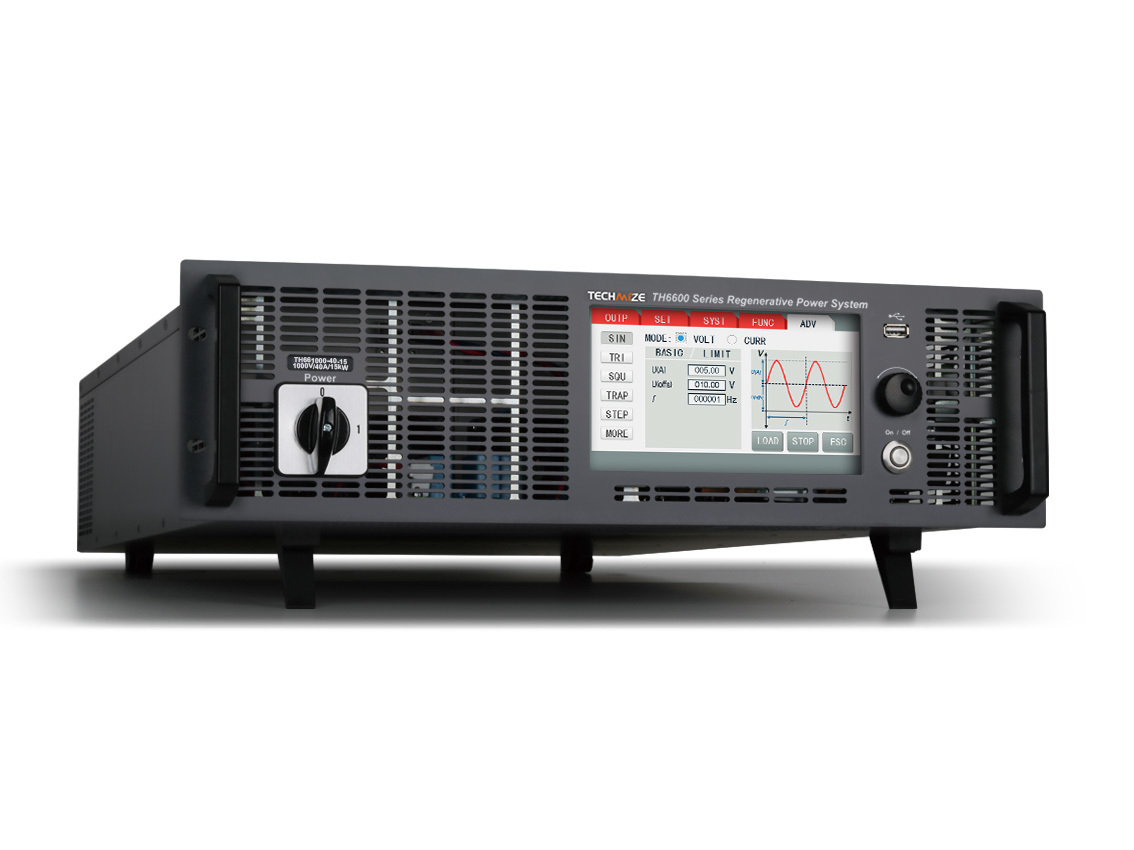

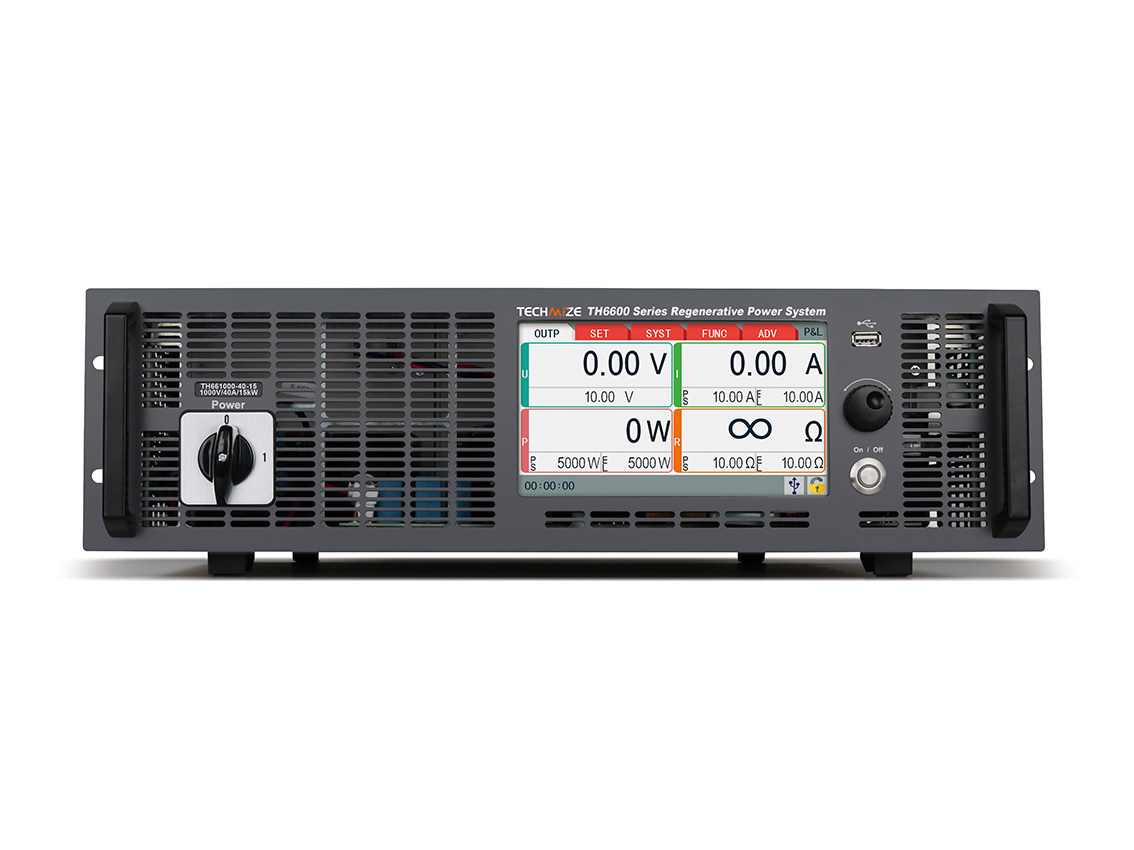

- 7-дюймовый цветной TFT LCD сенсорный экран (емкостный), разрешение 800×480
- Операционная система: Linux
- Функция записи данных: запись напряжения, тока и других параметров в реальном времени с сохранением на
- USB-накопитель
- Обновление системы через USB-накопитель
- Точная регулировка значений с помощью энкодера и курсора
- Интеллектуальное управление вентиляторами для экономии энергии и снижения шума
- Таймер: управление выходом прибора по времени
- Аналоговый интерфейс: для внешнего аналогового управления
- Защита: встроенная аппаратная защита от перенапряжения (OVP), перегрузки по току (OCP), перегрузки по мощности (OPP) и др., настраиваемые аварийные события
- Поддержка протоколов SCPI и MODBUS

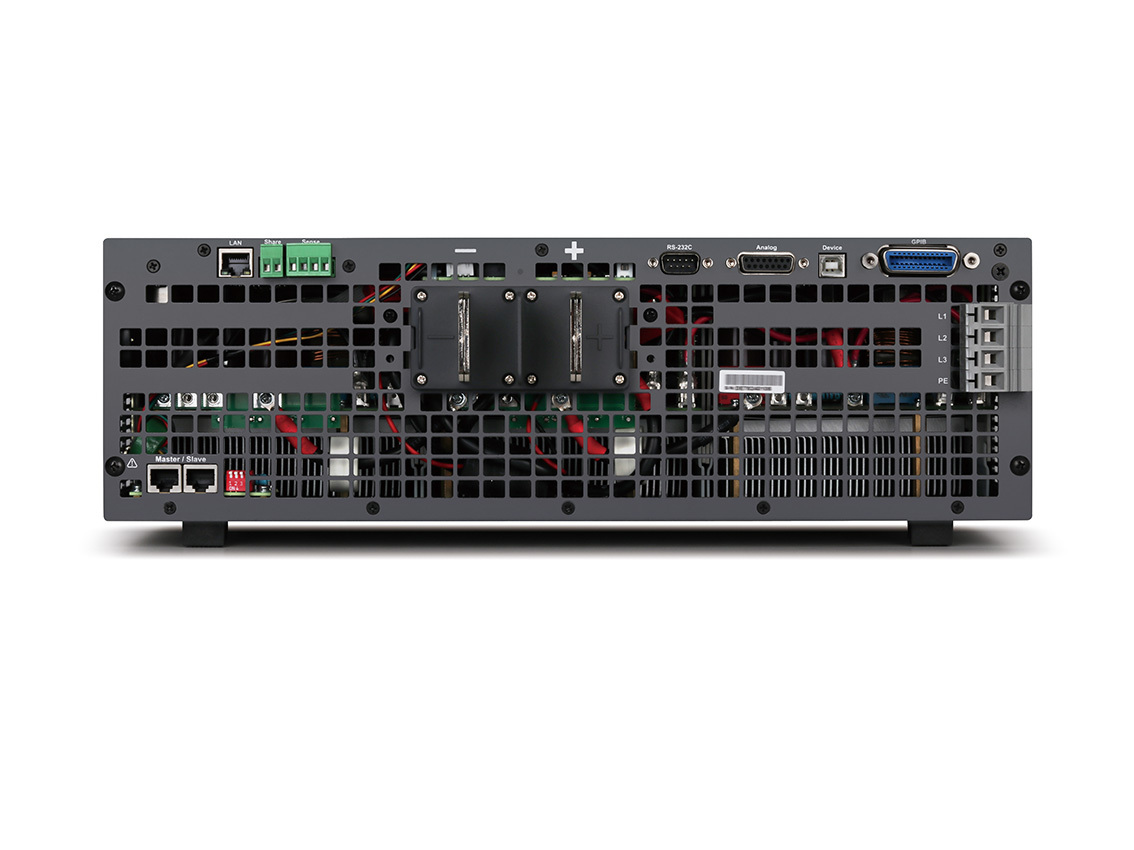

- Интерфейсы: RS232, GPIB, LAN, USB HOST, USB DEVICE
Область применения
- Научные исследования и проверка конструкторских разработок – общие испытания
- Возобновляемая энергетика – тестирование солнечных элементов, электромобилей, электровелосипедов
- Контроль качества и обслуживание – тестовые стенды для производственных линий
- Автоматизированные системы – интеграционное тестирование оборудования
- Солнечная энергетика – моделирование работы фотоэлектрических систем
- Учебные лаборатории – проведение экспериментов и исследований
- Светодиодная техника – испытания LED-устройств
- Автомобильная промышленность – проверка надежности электропроводки
|
Параметр |
Значение |
|
|
Модель |
TH66200P-210-15 |
|
|
Номинальные параметры (режим мощности) |
Мощность |
0-15 кВт |
|
Напряжение |
0-200 В |
|
|
Ток |
0-210 A |
|
|
Внутр. сопротивление |
0.033-50 Ом |
|
|
Стабилизация нагрузки*1 |
Напряжение |
≤0.05% FS |
|
Ток |
≤0.15% FS |
|
|
Мощность |
≤0.75% FS |
|
|
Стабилизация мощности*2 |
Напряжение |
≤0.02% FS |
|
Ток |
≤0.05% FS |
|
|
Мощность |
≤0.05% FS |
|
|
Разрешение установки параметров |
Напряжение |
10 мВ |
|
Ток |
0.01 A |
|
|
Мощность |
1 Вт |
|
|
Внутр. сопротивление |
0.01 Ом |
|
|
Разрешение обратного считывания |
Напряжение |
10 мВ |
|
Ток |
0.01 A |
|
|
Мощность |
1 Вт |
|
|
Внутр. сопротивление |
0.0001 Ом |
|
|
Точность установки параметров за 12 месяцев (при 25°C ± 5°C) |
Напряжение |
≤0.1% FS |
|
Ток |
≤0.2% FS |
|
|
Мощность |
≤1% FS |
|
|
Внутр. сопротивление |
≤1% от макс. сопротив. ±1% от макс. тока |
|
|
Точность обратного считывания за 12 месяцев (при 25°C ± 5°C) |
Напряжение |
≤0.1% FS |
|
Ток |
≤0.2% FS |
|
|
Мощность |
≤1% FS |
|
|
Внутр. сопротивление |
≤1% от макс. сопротив. ±1% от макс. тока |
|
|
Пульсаци и шум (20Гц –2МГц) |
Напряж. дифф. режима |
≤320 мВ (пик-пик), 45 мВ (СКЗ) |
|
Ток дифф.режима |
≤66 мА(СКЗ) |
|
|
Время динамического восстановления (нагрузка 50%–100%) |
≤1.5 мс |
|
|
Компенсация удалённого датчика |
≤5% FS |
|
|
Эффективность преобразов. ист. питания |
≤93% |
|
|
Габариты и вес |
Монтаж в стойку (ШxВxГ) |
430×133×703.5 мм |
|
Общие размеры (ШxВxГ) |
483×133×793.5 мм |
|
|
Весс (нетто) |
32.5 кг |
|
|
Питание |
342 Вт-528 Вт, 44-66 Гц |
|
