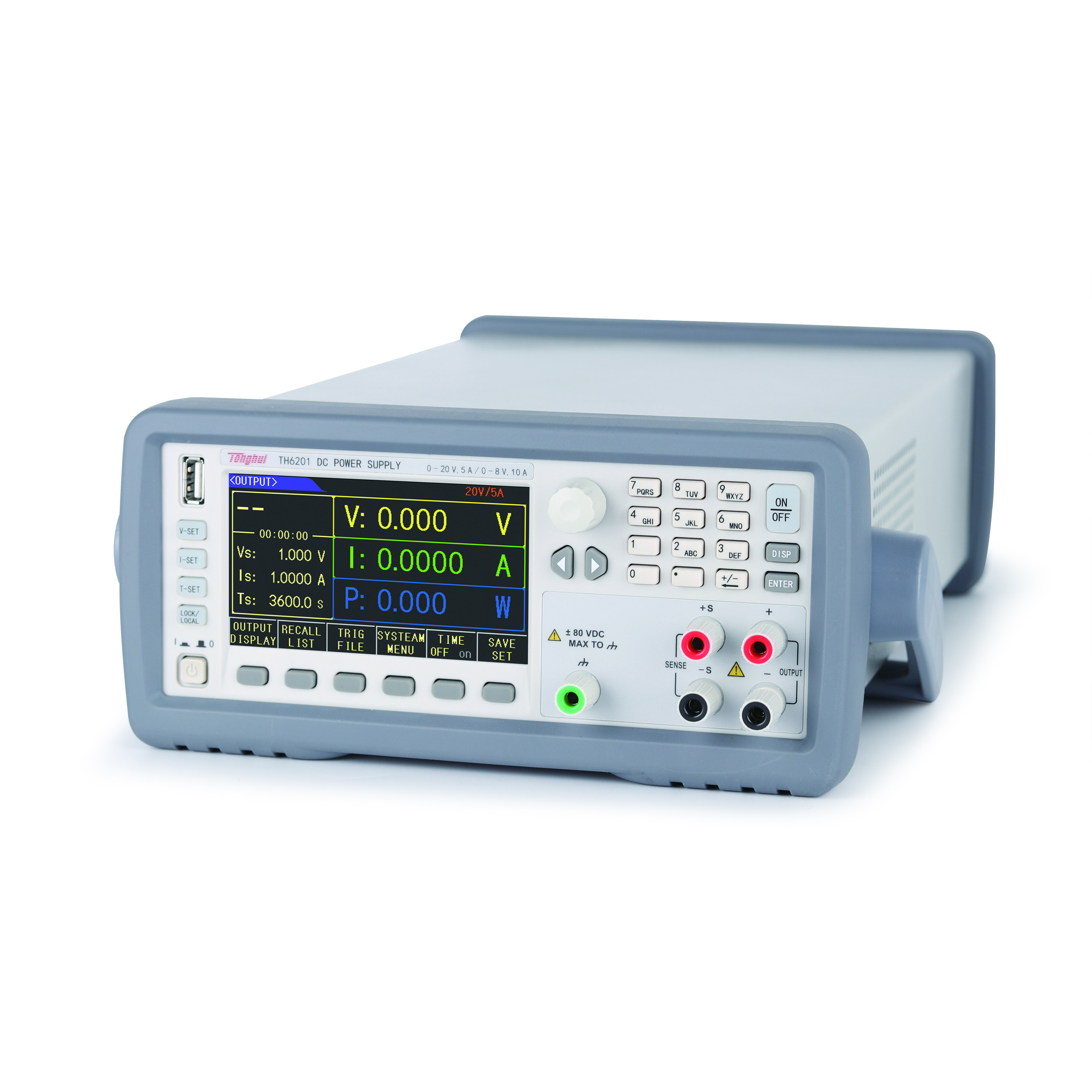

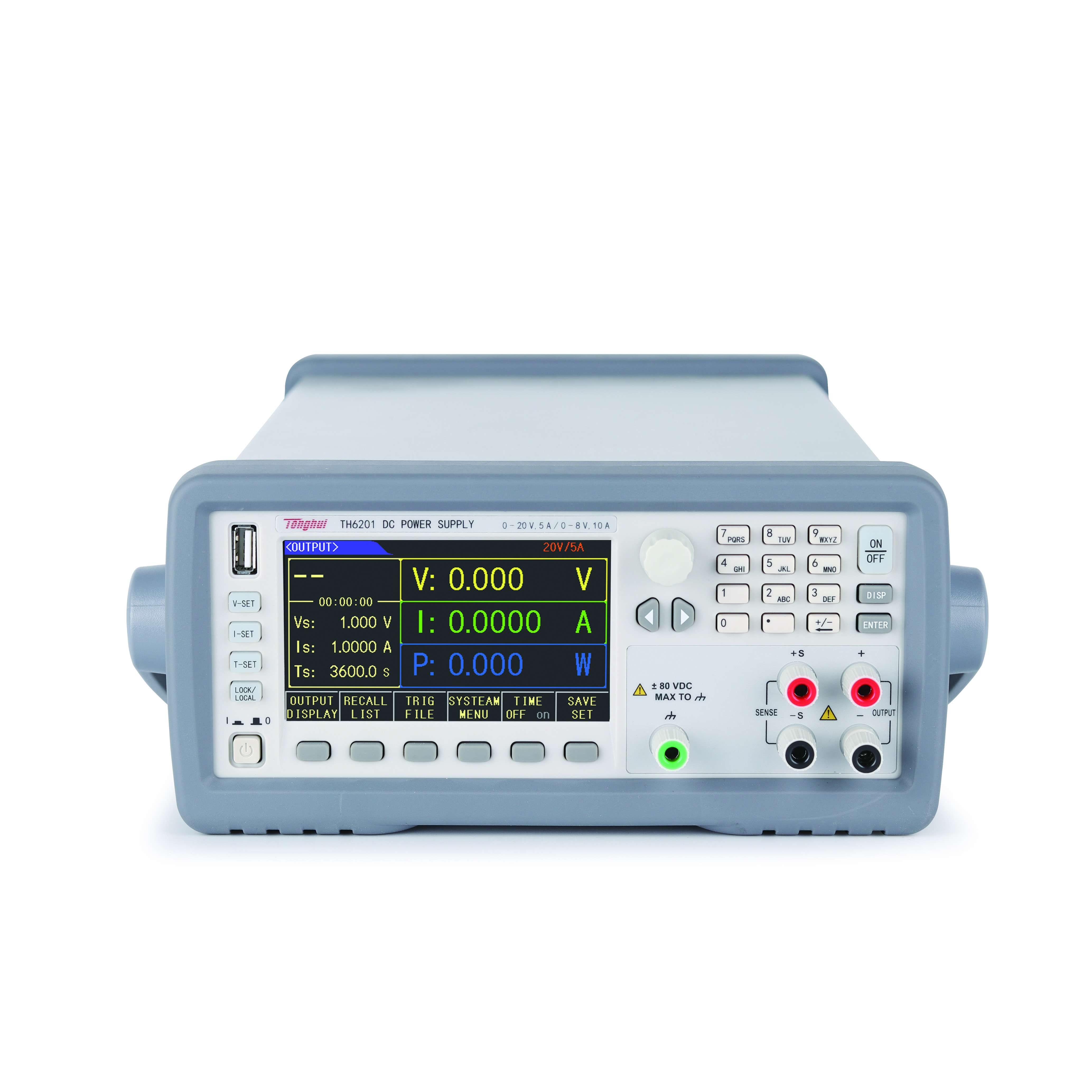

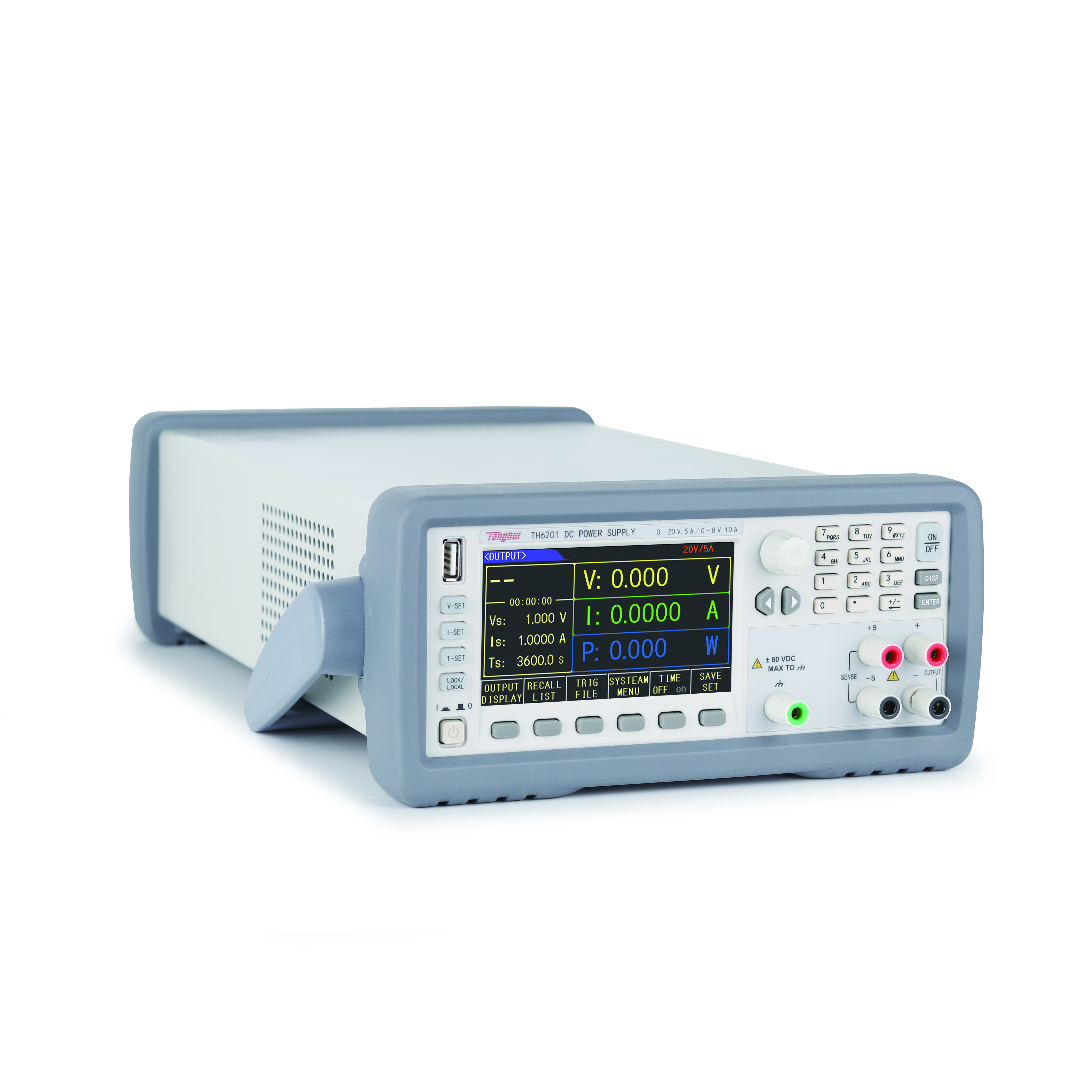

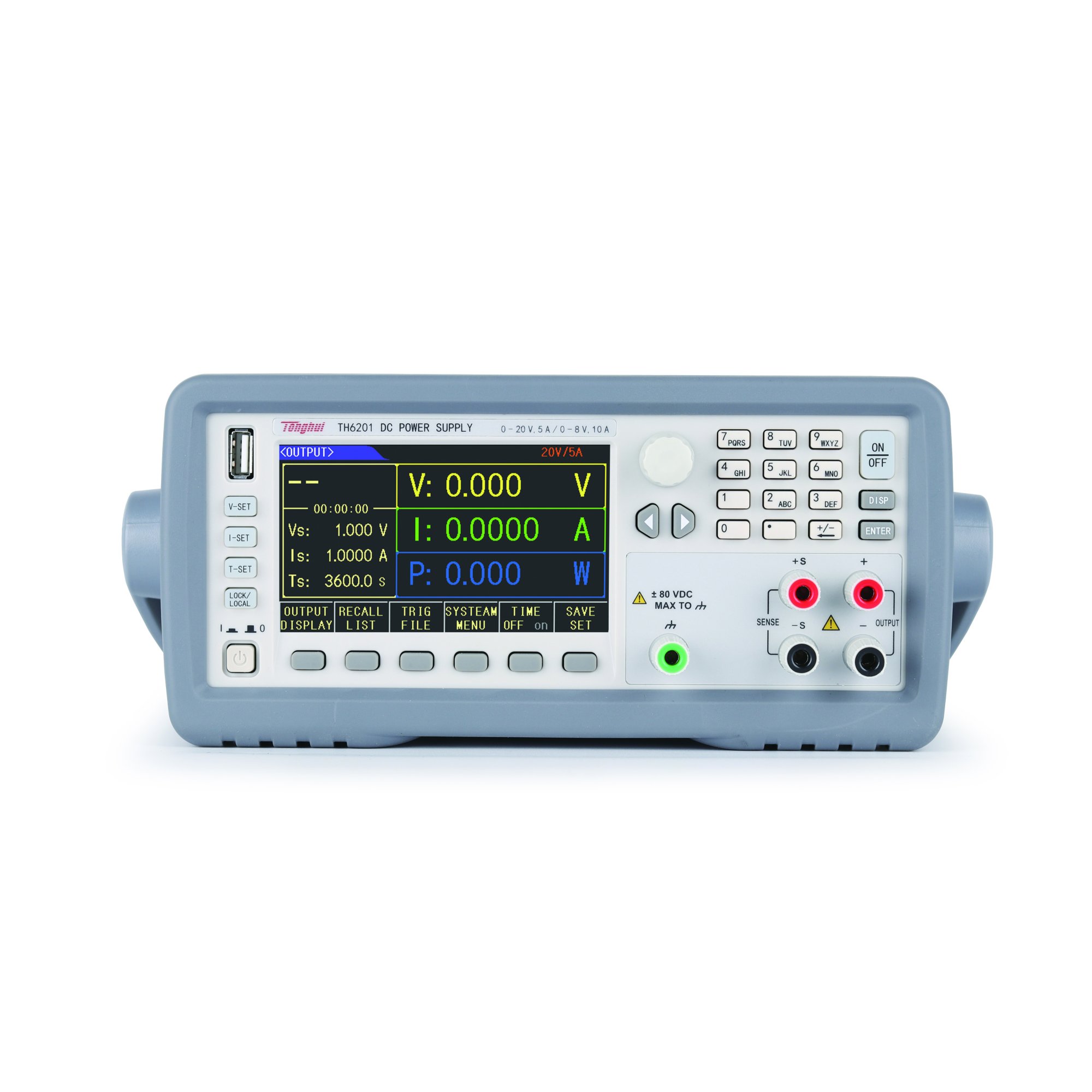

Номинальная мощность: диапазон 1 – 20 В/5 А/100 Вт, диапазон 2 – 8 В/10 А/80 Вт. Рпзрешение 1 мВ/0,1 мА. 4,3-дюймовый ЖК-дисплей, 24 бит, разрешение 480x272. Интерфейс: RS232, USB HOST, USB DEVICE, GPIB (опция). Размер – 236×111×426 мм, вес – 8.1 кг.
Особенности
- Простые и понятные настройки системы с китайским и английским интерфейсами управления.
- Высокое разрешение: 24-битный цвет, 4.3-дюймовый TFT LCD, разрешение: 480x272.
- Линейная конструкция и двухдиапазонный выход.
- Высокая точность и стабильность, низкие пульсации и низкий уровень шума.

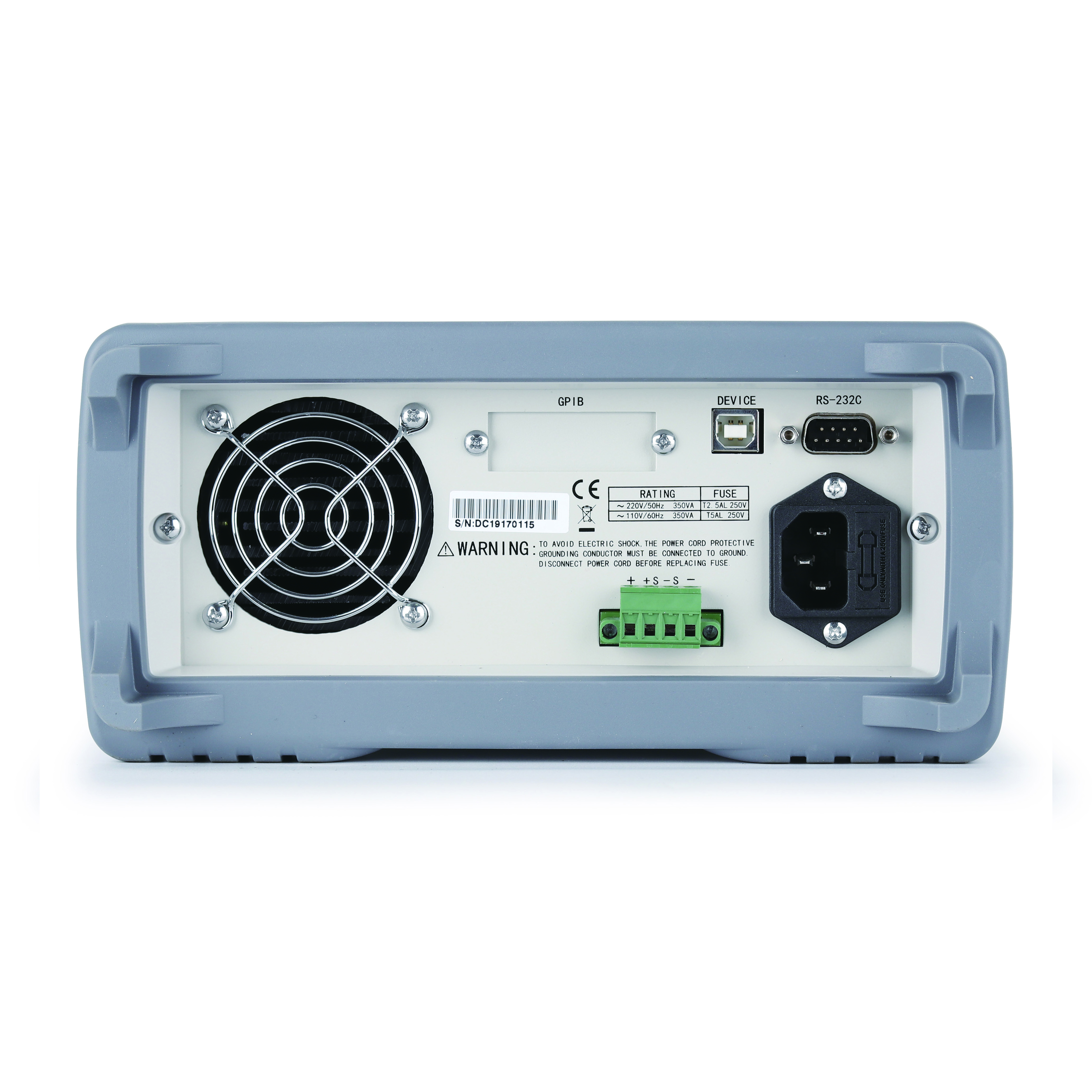

- Сверхминиатюрный размер 1/2 2U, выходные и измерительные клеммы на передней и задней панелях.
- Мощные возможности программирования: 100 групп памяти для сохранения и вызова настроек; 10 триггерных файлов, 100 тестовых последовательностей на файл, циклический вывод программирования.
- Таймерный вывод: время (0.1-99999.9 секунд).
- Использование поворотной ручки и цифровой клавиатуры для установки напряжения, тока и времени вывода.
- Кнопка функции на панели с подсветкой.
- Функция удаленного измерения, компенсация падения напряжения по линии.
- Переключатель управления выходом.
- Функция копирования экрана.
- Защита от перенапряжения и превышения тока.
- Интеллектуальный вентилятор температурного контроля.
- Поддержка стандартного протокола связи SCPI.
- Мониторинг программного обеспечения через компьютер.
- Обновление прошивки прибора через USB-накопитель.
Применение
- Общие тестирования в области НИОКР и проверка конструкции.
- Плановая проверка и обслуживание на производственной линии.
- Автоматизированное тестирование интеграции устройств.
- Тестирование солнечной фотогальванической системы.
- Тестирование новых автомобильных силовых систем.
- Учебная лаборатория.
|
Параметр |
Значение |
|||
|
Модель |
TH6201 |
|||
|
Номинальная мощность (0℃-40℃) |
Канал/Диапазон |
Диапазон 1 |
Диапазон 2 |
|
|
Напряжение |
0-20 В |
0-8 В |
||
|
Ток |
0-5 А |
0-10 А |
||
|
Мощность |
100 Вт |
80 Вт |
||
|
Регулирование нагрузки ± (% выходной мощности+смещение) |
Напряжение |
≤0.01%+4 мВ |
||
|
Ток |
≤0.01%+2 мА |
|||
|
Регулировка мощности ± (% выходной мощности+смещение) |
Напряжение |
≤0.01%+4 мВ |
||
|
Ток |
≤0.01%+2 мА |
|||
|
Разрешение программирования |
Напряжение |
1 мВ |
||
|
Ток |
0.1мА |
|||
|
Разрешение обратного считывания значений |
Напряжение |
1 мВ |
||
|
Ток |
0.1мА |
|||
|
Точность по годам (25℃± 5℃) ± (% показания+погрешность) |
Программирование |
Напряжение |
≤0.04%+8 мВ |
|
|
Ток |
≤0.1%+5 мА |
|||
|
Обратное считывание |
Напряжение |
≤0.04%+8 мВ |
||
|
Ток |
≤0.1%+5 мА |
|||
|
Пульсации и шумы (20 Гц-20 МГц) |
Напряжение нормального сигнала |
≤3 mVp-p/1 mVrms |
||
|
Ток нормального сигнала |
<9 mArms |
|||
|
Ток синфазного сигнала |
<1.5 µArms |
|||
|
Переходный сигнал |
<50 мкс (время, необходимое для возврата выходного сигнала в пределах 75 мВ при изменении выходного тока от полной шкалы до половины или от половины до полной шкалы) |
|||
|
Время нарастания (10% — 90%) |
<90 мс |
|||
|
Время падения (90% — 10%) |
<150 мс |
|||
|
Точность последовательной и параллельной установки значений |
Напряжение |
------ |
||
|
Ток |
------ |
|||
|
Таймер |
0,1 ~ 99999,9 секунд |
|||
|
Память |
10 групп триггерного выхода, 100 шагов для каждой группы, 100 наборов настроек памяти |
|||
|
Интерфейс |
RS232, USB HOST, USB DEVICE |
|||
|
Размер |
236×111×426 мм |
|||
|
Вес |
8.1 кг |
|||
