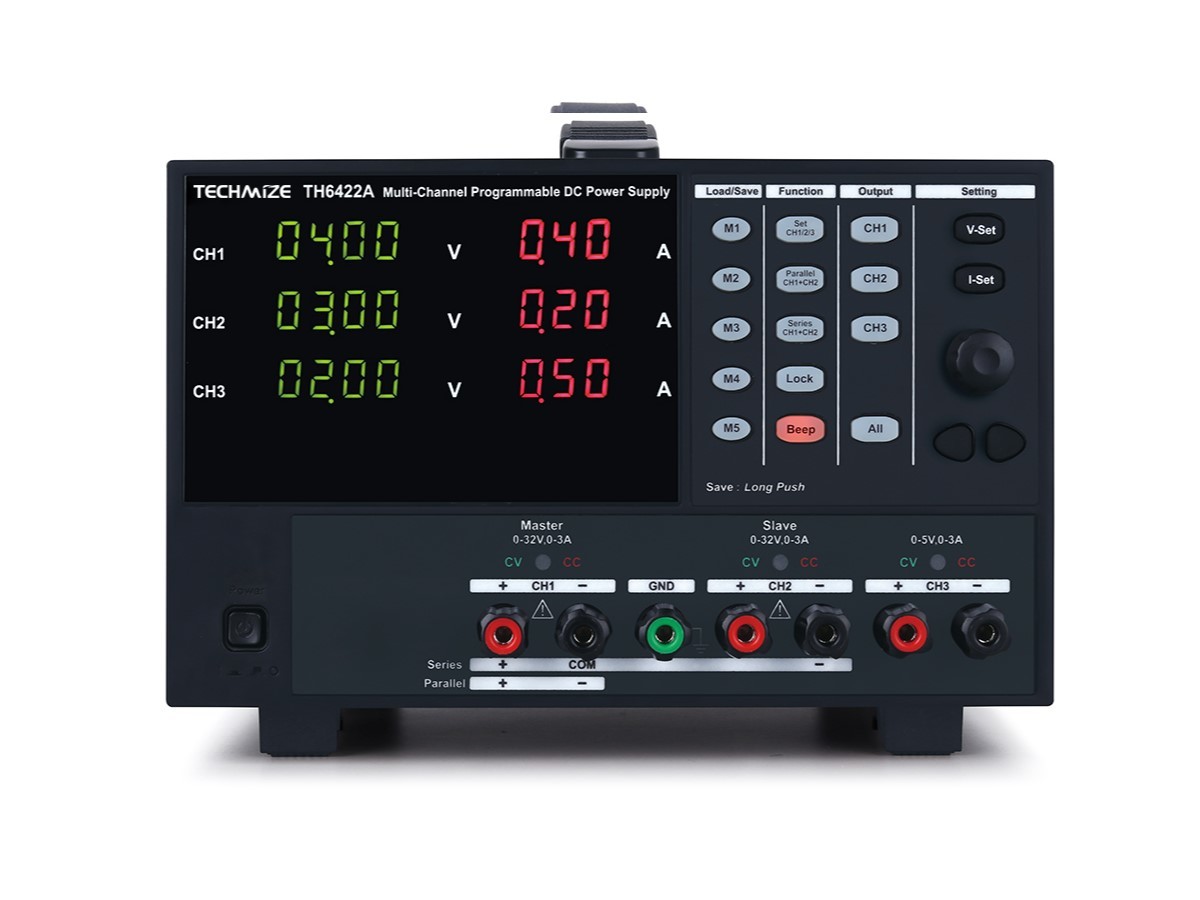

Номинальные характеристики: CH1 – 0-32 В/0-3 A/96 Вт, CH2 – 0-32 В/0-3 A/96 Вт, CH3 – 0-5 В/0-3 A/15 Вт. Автоматическое переключение между режимами CC и CV. Функция последовательного и параллельного соединения каналов 1 и 2. Интерфейсы: RS232, USB DEVICE. Габариты – 215×133×268 мм, вес – 4.7 кг.
Функциональные возможности
- Разрешение по напряжению до 1 мВ и по току до 1 мА
- 5-разрядный LED-дисплей для индикации напряжения и 4-разрядный LED-дисплей для индикации тока (модель TH6423)
- Функция вывода списка программируемых файлов
- Установка верхнего и нижнего пределов выходных параметров с функцией сигнализации о превышении
- Сохранение установок при отключении питания
- Функция последовательного и параллельного соединения каналов 1 и 2
- Автоматическое переключение между режимами CC (постоянный ток) и CV (постоянное напряжение)
- Быстрая настройка с помощью клавиатуры и поворотного регулятора
- Индикация состояния прибора и режимов работы CC/CV
- Функция автоматической регулировки скорости вращения вентилятора
Область применения
- Научно-исследовательские работы и проверка проектных решений
- Регулярные испытания и техническое обслуживание на производстве
- Интеграционные испытания автоматизированных устройств
- Учебные лаборатории
|
Параметр |
Значение |
|||
|
Модель |
TH6422A |
|||
|
Номинальные характеристики (0℃-40℃) |
Канал |
CH1 |
CH2 |
CH3 |
|
Напряжение |
0-32 В |
0-32 В |
0-5 В |
|
|
Ток |
0-3 A |
0-3 A |
0-3 A |
|
|
Мощность |
96 Вт |
96 Вт |
15 Вт |
|
|
Стабилизация при изменении нагрузки ± (% вых.знач. + смещ.) |
Напряжение |
≤0.01% + 3 мВ |
||
|
Ток |
≤0.2% + 3 мA |
|||
|
Стабилизация мощности ± (% вых.знач. + смещ.) |
Напряжение |
≤0.01% + 3 мВ |
||
|
Ток |
≤0.2% + 3 мA |
|||
|
Разрешающая способность установ. |
Напряжение |
10 мВ |
||
|
Ток |
10 мA |
|||
|
Разреш. способность контроля выхода |
Напряжение |
10 мВ |
||
|
Ток |
10 мA |
|||
|
Погрешность установки (25℃±5℃) |
Напряжение |
±(0.1% от значения + 30 мВ) |
||
|
Ток |
±(0.5% от значения + 30 мA |
|||
|
Погрешность контроля выхода (при 25℃±5℃) |
Напряжение |
±(0.1% от значения + 30 мВ) |
||
|
Ток |
±(0.5% от значения+ 30 мA) |
|||
|
Пульсации и шум (20 Гц-20 МГц) |
Напряжение |
≤3 мВ (пиковое) |
||
|
Напряжение |
≤1 мВ (среднеквадратичное) |
|||
|
Ток |
≤3 мA (среднеквадратичное) |
|||
|
Погреш. установки при последов. соеденении |
Напряжение |
±(0.1% от значения + 30 мВ) |
||
|
Ток |
±(0.5% от значения + 30 мA) |
|||
|
Погреш. контроля вых. при послед. соединении |
Напряжение |
±(0.1% от значения + 30 мВ) |
||
|
Ток |
±(0.5% от значения + 30 мA) |
|||
|
Погреш. уст. выхода при паралел. раб. |
Напряжение |
±(0.1% от значения + 30 мВ) |
||
|
Ток |
±(0.5% от значения + 30 мA) |
|||
|
Погреш.изм.выхода при паралел. раб. |
Напряжение |
±(0.1% от значения + 30 мВ) |
||
|
Ток |
±(0.5% от значения + 30 мA) |
|||
|
Память |
Память настроек |
5 групп обратного вызова + 1 группа автоматического сохранения при отключении питания. |
||
|
Таймер |
Функции |
Установка продолжительности работы каждой смены |
||
|
Установка времени |
0.1-99999 с |
|||
|
Разрешение |
0.1 с |
|||
|
Питание |
Напряжение |
220 В (1±10%) |
||
|
Частота |
50 Гц (1±5%) |
|||
|
Условия эксплуатации |
Рабочие условия |
0℃- 40℃，влажность: < 90% RH |
||
|
Нормальные условия |
20℃±8℃，влажность < 80% RH |
|||
|
Условия транспортир. |
0℃- 55℃，влажность: < 93% RH |
|||
|
Время прогрева |
не более 20 минут |
|||
|
Интерфейсы |
RS232, USB DEVICE |
|||
|
Размеры и масса |
Размер (ШхВхД) |
215×133×268 мм |
||
|
Масса |
4.7 кг |
|||
