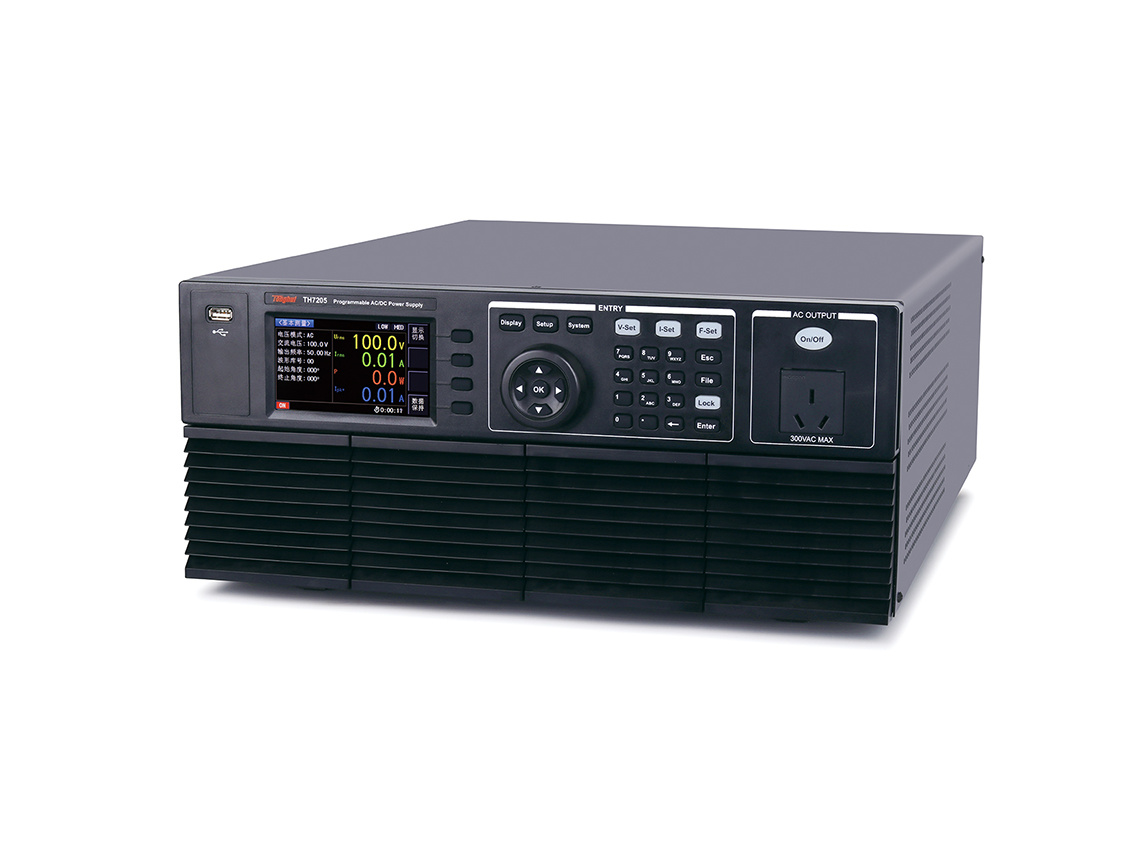

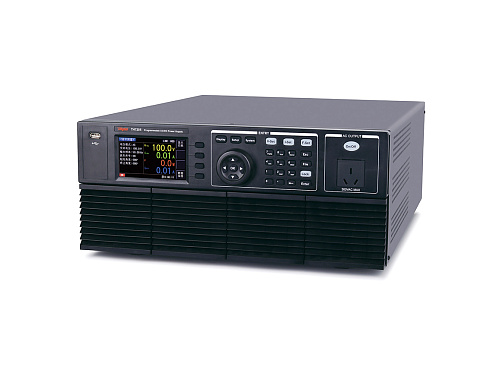

Линейная конструкция усиления, однофазный вход, переменный ток, постоянный ток, выход переменного/постоянного тока: выходная мощность – 500 ВА; выходное напряжение – 0-300 В; частота настройки – 1 Гц-1 кГц. Поддержка выхода постоянного тока: выходная мощность – 350 Вт; выходное напряжение –1.4-424 В. 24-битный цветной LCD экран размером 4.3 дюйма 480×272. Множественные режимы защиты: HI-A, OVP, LVP, OCP, OPP, OTP. Интерфейс: RS232, USB DEVICE, USB HOST, LAN. Протокол программирования: SCPI, MODBUS. Размеры – 430×177×610 мм, вес – 27.5 кг.
Особенности
- 24-битный цветной LCD экран размером 4.3 дюйма 480x272.
- Линейная конструкция усиления, однофазный вход, переменный ток, постоянный ток, выход переменного/постоянного тока: выходная мощность: 500 ВА, 1000 ВА; выходное напряжение: 0-300 В; частота настройки: 1 Гц-1 кГц.
- Поддержка выхода постоянного тока: выходная мощность: 350 Вт, 700 Вт; выходное напряжение: 1.4-424 В.

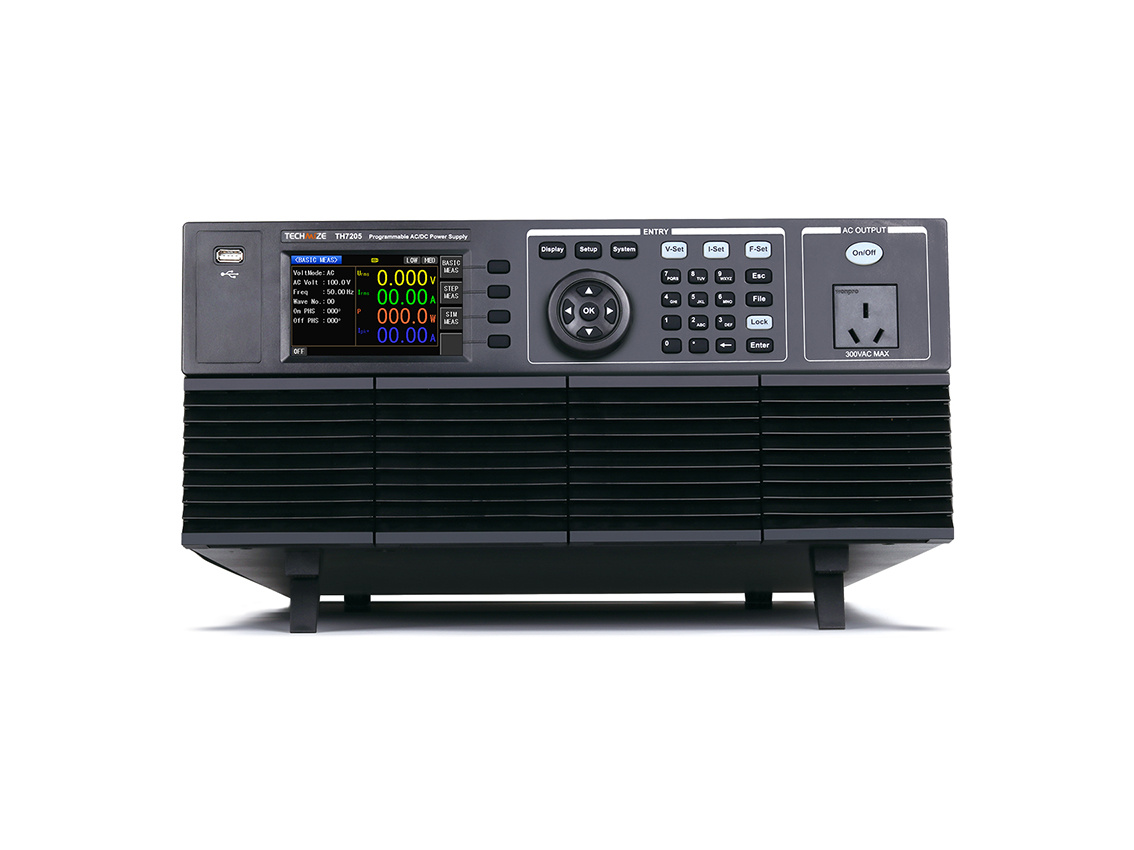

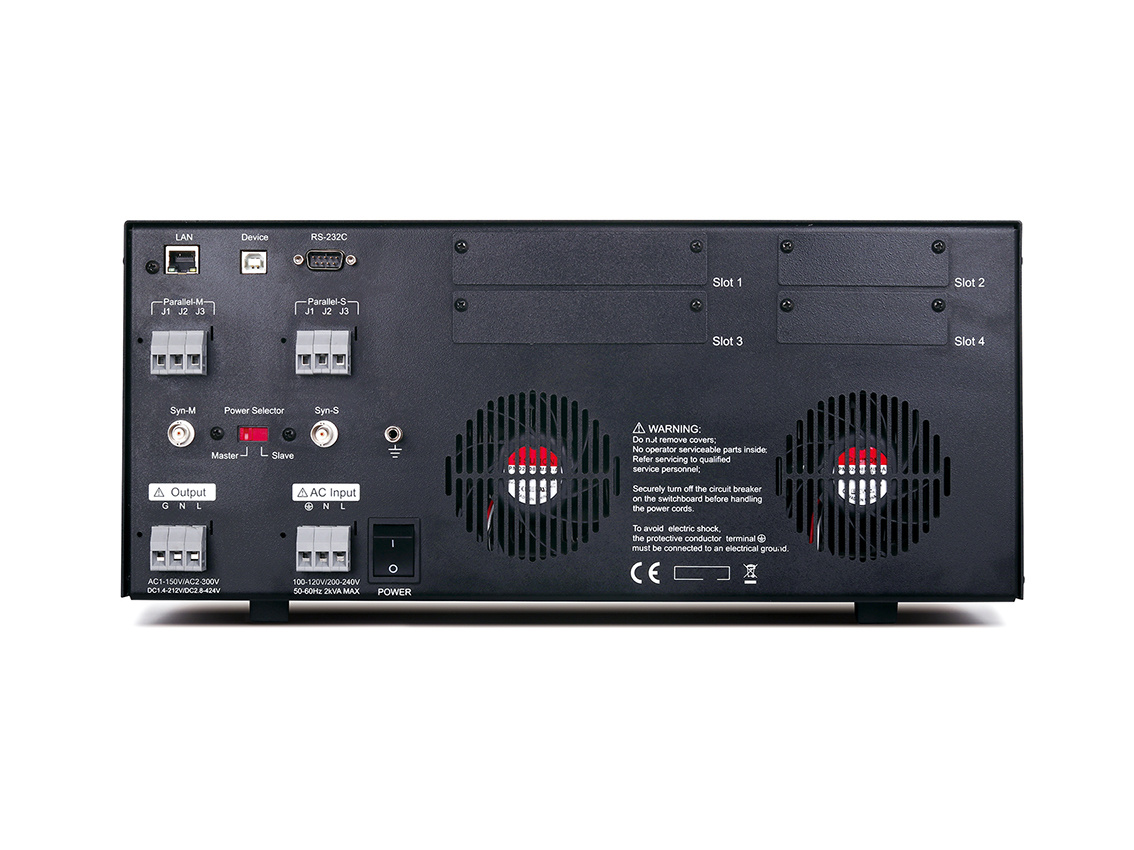

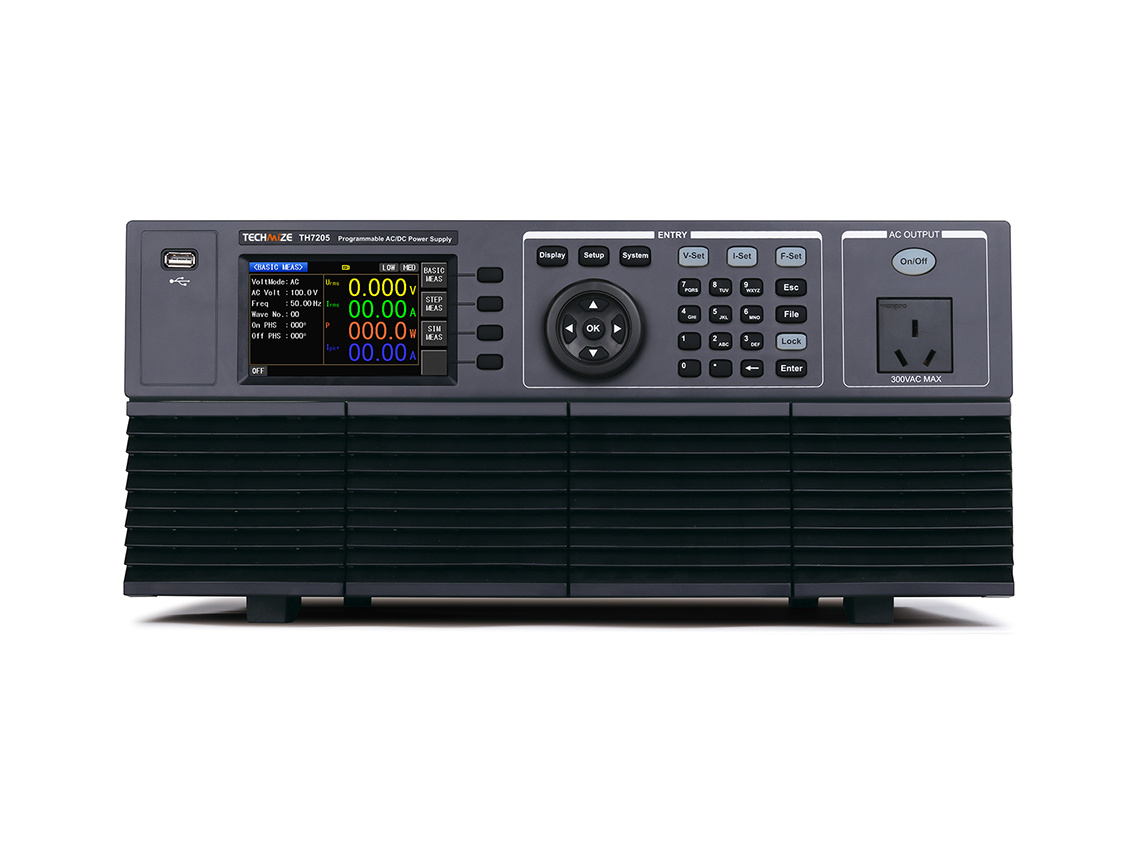

- Выходы на передней и задней панели.
- Контроль выхода с помощью переключателя.
- Гибкая и удобная эксплуатация: цифровая клавиатура, регулировочный переключатель.
- Функция вывода формы сигнала. Встроенные формы волн: синусоидальная, квадратная, треугольная, обрезанная, сбой, ловушка, диммер. Поддержка пользовательских форм волн, которые могут быть импортированы через CSV файл.
- Настройка начальной и конечной фазы.
- Поддержка функции таймера.
- 14 видов измерения электрических параметров.
- Хранение параметров настройки и результатов тестирования.
- Поддержка USB для обновления прибора.
Применение
- Двигатели и трансформаторы.
- Проектирование электронных производств.
- Освещение.
- Военно-космическая отрасль.
- Сетевое сообщение.
- Аудио- и видеооборудование.
- Оборудование для мониторинга.
- Моделирование технических характеристик электроснабжения разных стран.
- Оборудование для электромагнитной совместимости.
|
Параметр |
Значение |
||
|
Модель |
TH7205 |
||
|
Входной параметр |
|||
|
Фаза |
1Ø/2 Вт |
||
|
Напряжение |
100-120 В переменного тока, 200-240 В переменного тока |
||
|
Частота |
47-63 Гц |
||
|
Максимальный ток |
11.3 А/5.5 А |
||
|
Коэффициент мощности |
0,7 |
||
|
Параметр выхода переменного тока |
|||
|
Номинальная мощность |
500 ВА |
||
|
Выходное напряжение |
Диапазон |
Низкий |
1,0-150,0 В |
|
Высокий |
2,0-300,0 В |
||
|
Разрешение |
0,1 В |
||
|
Точность |
± (0,3% + 0,6В от установленного напряжения) |
||
|
Выходная частота |
Диапазон |
1 Гц-1000 Гц |
|
|
Точность |
0,01 Гц 1,00-99,99 Гц |
||
|
0,1 Гц 100,0-999,9 Гц |
|||
|
Максимальный ток (среднеквадратичное значение) |
Низкий |
5.0 А |
|
|
Высокий |
2.5 А |
||
|
Максимальный пиковый ток |
Максимальный ток (RMS) X4 (TYP) |
||
|
Коэффициент мощности |
0-1 |
||
|
Параметр выхода постоянного тока |
|||
|
Номинальная мощность |
350 Вт |
||
|
Выходное напряжение |
Диапазон |
Низкий |
1,4-212,0 В |
|
Высокий |
2,8-424,0 В |
||
|
Разрешение |
0,1 В |
||
|
Точность |
Низкий |
± (0,05% от установленного напряжения + 0,05 В) |
|
|
Высокий |
± (0,05% от установленного напряжения + 0,1 В) |
||
|
Максимальный ток (среднеквадратичное значение) |
Низкий |
3.5 А |
|
|
Высокий |
1.75 А |
||
|
Максимальный пиковый ток |
Максимальный ток (RMS) X3.6 (TYP) |
||
|
Шум ряби |
<=0,15 Vrms |
||
|
Дополнительные выходные параметры |
|||
|
Регулирование линии |
± 0,1% |
||
|
Регулировка нагрузки |
Низкий |
± 0,1 В |
|
|
Высокий |
± 0,2 В |
||
|
Коэффициент гармонических искажений (THD) |
≤ 0,2% |
||
|
Время отклика |
30 мкс (TYP) |
||
|
Энергоэффективность |
≥ 55% |
||
|
Параметры настройки |
|||
|
Напряжение |
Диапазон переменного тока |
Низкий |
0-150 В |
|
Высокий |
0-300 В |
||
|
Диапазон постоянного тока |
Низкий |
± (1,4-212,0) В |
|
|
Высокий |
± (2,8-424,0) В |
||
|
Диапазон переменного и постоянного тока |
Низкий |
Переменный ток: 0-150 В; Постоянный ток: ± (1,4-212,0) В |
|
|
Высокий |
Переменный ток: 0-300 В; Постоянный ток: ± (2,8-424,0) В |
||
|
Разрешение |
0,1 В |
||
|
Параметры измерения |
|||
|
Напряжение |
Диапазон |
АС |
0-300 В переменного тока |
|
DC |
-424-424 В |
||
|
Разрешение |
0,1 В |
||
|
Точность |
± (1% от показаний + 2 слова) |
||
|
Частота |
Диапазон |
1 Гц-1000 Гц |
|
|
Разрешение |
0,01 Гц 1,00-99,99 Гц |
||
|
0,1 Гц 100,0-999,9 Гц |
|||
|
Ток |
Диапазон |
АС |
0,00-5,00 А |
|
DC |
0,00-2,50 А |
||
|
Разрешение |
0,01 А |
||
|
Точность |
± (1% от показаний + 2 слова) |
||
|
Пиковый ток |
Диапазон |
Режим переменного тока |
Максимальный ток (RMS) x 4 (TYP) |
|
Режим постоянного тока |
Максимальный ток (RMS) x 3,6 (TYP) |
||
|
Разрешение |
0,01 А |
||
|
Точность |
± (5% от показаний + 2 слова) |
||
|
Мощность |
Диапазон |
0-500 Вт |
|
|
Разрешение |
0,1 Вт |
||
|
Точность |
±(±(1% от показаний + 3 слова) |
||
|
Коэффициент мощности |
Разрешение |
0,001 |
|
|
Точность |
Вычисляет и отображает до 3-х допустимых цифр |
||
|
Общие параметры |
|||
|
Дисплей |
4,3-дюймовый TFT LCD, 480 x 270 |
||
|
Интерфейс |
RS232, USB DEVICE, USB HOST, LAN |
||
|
Протокол программирования |
SCPI, MODBUS |
||
|
Хранилище |
Шаги |
600 шагов |
|
|
Библиотека волн |
64 комплекта |
||
|
Защита |
Защита от превышения тока (HI-A), защита от превышения напряжения (OVP), защита от понижения напряжения (LVP), защита от превышения тока (OCP), защита от превышения мощности (OPP), защита от превышения температуры (OTP) |
||
|
Операционная среда |
|||
|
Источник питания |
Напряжение |
100-120 В переменного тока или 198-242 В переменного тока |
|
|
Частота |
47-63 Гц |
||
|
Мощность |
≥80 ВА |
||
|
Рабочая температура |
0℃~40℃ |
||
|
Рабочая влажность |
20%~80% (без конденсации) |
||
|
Температура хранения |
-20°С~70°С |
||
|
Высота |
Работа на высоте до 2000 метров |
||
|
Уровень загрязнения |
Уровень загрязнения 2 |
||
|
Класс безопасности |
Категория безопасности II |
||
|
Размеры и вес |
|||
|
Размеры (Ш×В×Г) |
430 мм × 177 мм × 610 мм |
||
|
Вес нетто |
27.5 кг |
||
